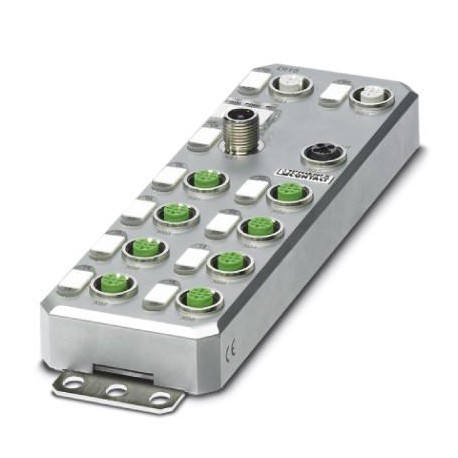

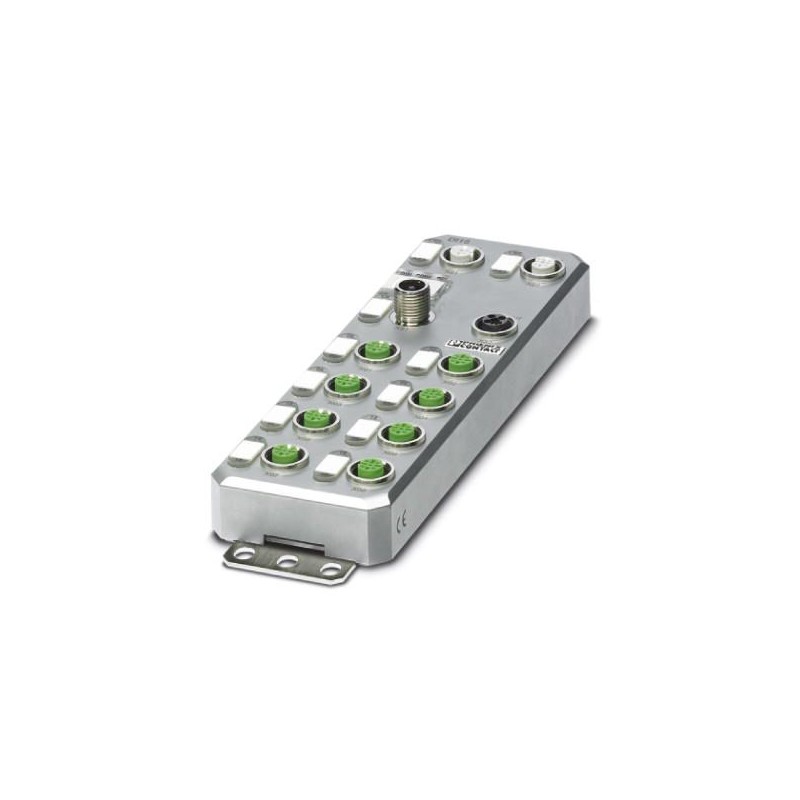

AXL E EIP DI16 M12 6M 2701488 PHOENIX CONTACT Appareil E/S décentralisé
AXL E EIP DI16 M12 6M
2701488
PHOENIX_CONTACT
Appareil E/S décentralisé
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2701488 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 194 (C-6-2017) |
| GTIN | 4046356762823 |
| Poids par pièce (hors emballage) | 0,714 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Cotes
| Dessin coté | |
|---|---|
| Largeur | 60 mm |
| Hauteur | 185 mm |
| Profondeur | 38 mm |
| Renseignements sur les mesures | La hauteur atteint 194,5 mm, plaque de montage comprise. Avec les colliers de fixation dépliés, elle est de 212 mm. La profondeur est de 38 mm plaque de montage comprise (30,5 mm sans plaque de montage). |
| Intervalle entre perçages | 198,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP65/IP67 |
Généralités
| Matériau du boîtier | Zinc moulé sous pression |
|---|---|
| Type de montage | Montage mural ou sur profilé, toujours avec plaque de montage |
| Poids net | 714,4 g |
Interfaces
| Dénomination | EtherNet/IP™ |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Raccordement autodénudant M12 |
| Remarque concernant la connectique | Détrompage D |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 10/100 MBit/s (avec auto-négociation) |
| Nombre de pôles | 4 |
Limites du système du coupleur de bus
| Dénomination | EtherNet/IP™ |
|---|---|
| Type d'appareil | Esclave EtherNet/IP™ |
| Protocoles propres au système | Protocoles EtherNet/IP™ ACD |
| Protocoles EtherNet/IP™ DLR | |
| Protocoles EtherNet/IP™ IGMP v2 | |
| Protocoles supportés | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| Spécification | Édition CIP 3.11 Adaptation EIP de CIP 1.12 |
Alimentation
| Dénomination | Bloc électronique et bloc de capteurs (US) |
|---|---|
| Type de raccordement | Connecteur M 12 (détrompage T) |
| Nombre de pôles | 4 |
| Tension d'alimentation | 24 V DC |
| Tension nominale d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 190 mA ±15 % (pour 24 V DC) |
| Dénomination | Bloc d'actionneurs (UA) pour autres appareils |
| Type de raccordement | Connecteur M 12 (détrompage T) |
| Nombre de pôles | 4 |
| Tension d'alimentation | 24 V DC |
| Tension nominale d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 3 mA ±15 % (pour 24 V DC) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 et 3 |
| Type de raccordement | Connecteurs M12 à double fonction |
| Technique de raccordement | 4 fils |
| Nombre d'entrées | 16 |
| Dénomination de la protection | Protection contre les surcharges et les courts-circuits de l'alimentation des capteurs |
| Temps de filtre d'entrée | < 1000 µs |
| Plage de tension d'entrée signal « 0 » | 0 V ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | typ. 3 mA |
Isolation galvanique
| Section contrôlée | Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. logique et capteurs, entrées TOR) / terre fonctionnement 500 V AC 50 Hz 1 min. | |
| Raccordement bus (Ethernet 1) / terre fonct. 500 V AC 50 Hz 1 min. | |
| Raccordement bus (Ethernet 2) / terre fonct. 500 V AC 50 Hz 1 min. | |
| Raccordement bus (Ethernet 1) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. actionneurs) / alimentation 24 V (alim. logique et capteurs, entrées TOR) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. actionneurs) / terre fonctionnement 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale | |
| Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
