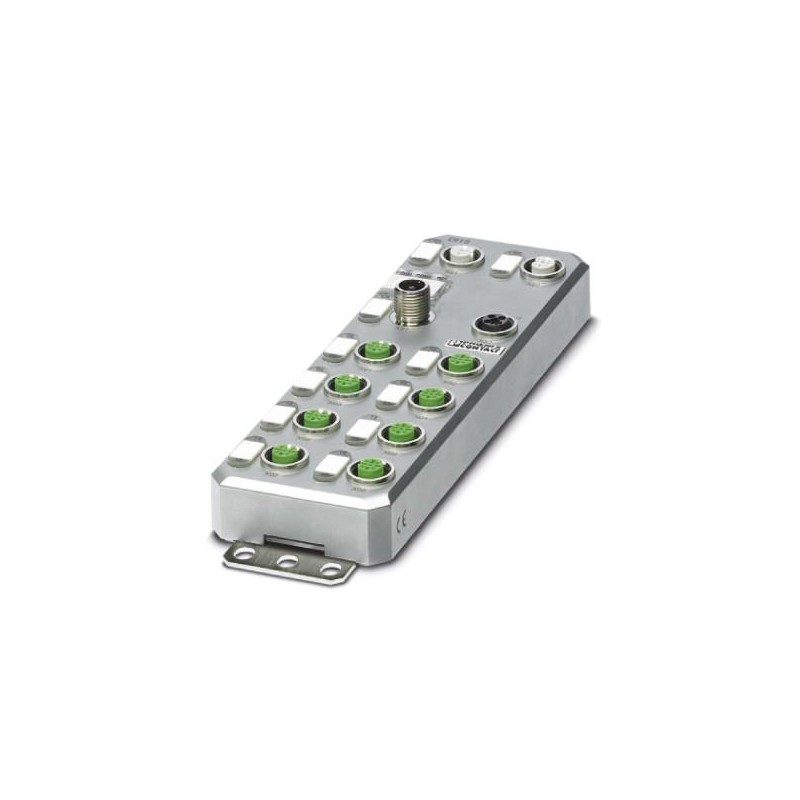

AXL E EIP DI16 M12 6M 2701488 PHOENIX CONTACT Dispositivo E/S descentralizado
AXL E EIP DI16 M12 6M
2701488
PHOENIX_CONTACT
Axioline E, Equipo de entrada digital, Ethernet/IP, Tecnología de conexión rápida M12, Entradas digitales: 16, 24 V DC, técnica de conexión: 4 conductores, Carcasa de metal, índice de protection: IP65/67
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2701488 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI7PD - |
| Página del catálogo | Página 194 (C_6_2017) |
| EAN | 4046356762823 |
| Peso por unidad (sin incluir el embalaje) | 714,400 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 60 mm |
| Altura | 185 mm |
| Profundidad | 38 mm |
| Observación acerca de indicaciones de medida | La altura es de 194,5 mm, incluida la placa de montaje. Con las solapas de fijación extendidas, la altura es de 212 mm. La profundidad es de 38 mm, incluida la placa de montaje (30,5 mm sin placa de montaje). |
| Distancia entre taladros | 198,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP65/IP67 |
Generalidades
| Material de la carcasa | Fundición inyectada de cinc |
|---|---|
| Tipo de montaje | Montaje en pared o sobre carril simétrico; con placa de montaje en cada caso. |
| Peso neto | 714,4 g |
Interfaces
| Denominación | EtherNet/IP™ |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Tecnología de conexión rápida M12 |
| Nota acerca del tipo de conexión | Codificado D |
| Denominación punto de conexión | Cable de cobre |
| Velocidad de transmisión | 10/100 MBit/s (con autonegociación) |
| Número de polos | 4 |
Límites del sistema del acoplador de bus
| Denominación | EtherNet/IP™ |
|---|---|
| Tipo de aparato | Esclavo EtherNet/IP™ |
| Protocolos específicos del sistema | Protocolos EtherNet/IP™ ACD |
| Protocolos EtherNet/IP™ DLR | |
| Protocolos EtherNet/IP™ IGMP v2 | |
| Protocolos soportados | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| Especificación | CIP Edition 3.11 EIP Adaption of CIP 1.12 |
Alimentación
| Denominación | Electrónica modular y sensores (US) |
|---|---|
| Tipo de conexión | Conector enchufable M12 (codificado T) |
| Número de polos | 4 |
| Tensión de alimentación | 24 V DC |
| Zona de tensión nominal de alimentación | 18 V DC ... 31,2 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | típ. 190 mA ±15 % (con 24 V DC) |
| Denominación | Actuadores (UA) para otros dispositivos |
| Tipo de conexión | Conector enchufable M12 (codificado T) |
| Número de polos | 4 |
| Tensión de alimentación | 24 V DC |
| Zona de tensión nominal de alimentación | 18 V DC ... 31,2 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | típ. 3 mA ±15 % (con 24 V DC) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 y 3 |
| Tipo de conexión | Conectores M12 con dotación doble |
| Técnica de conexión | 4 conductores |
| Número de entradas | 16 |
| Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de la alimentación de sensores |
| Tiempo de filtro de entrada | < 1000 µs |
| Margen de tensión de entrada Señal "0" | 0 V ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | típ. 3 mA |
Separación de potencial
| Trayecto de comprobación | Alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales)/conexión de bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales)/conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 1)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 2)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 1)/conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores)/alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores) / conexión de bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores) / conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores)/FE 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 30g, duración 11 ms, impulso de choque en forma de semisinusoide | |
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
