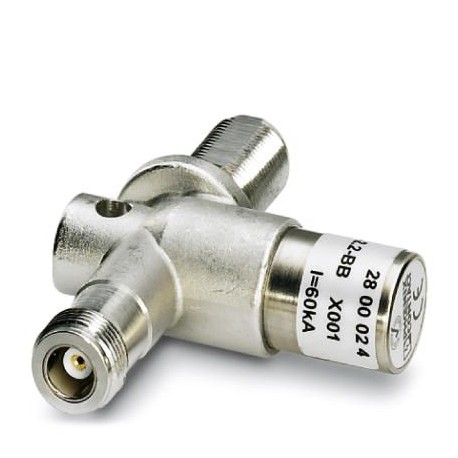

CN-LAMBDA/4-2.2-BB 2800024 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
CN-LAMBDA/4-2.2-BB
2800024
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Adattatore con tecnologia Lambda/4 come protezione contro le sovratensioni per interfacce segnale coassiali. Collegamento: Connettori N femmina-femmina
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Protezione contro le sovratensioni per impianti ricetrasmittenti |
| Classe di prova IEC | C2 |
| C3 | |
| D1 | |
| Classe requisiti VDE | C2 |
| C3 | |
| D1 | |
| Tipo | Adattatore |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Collegamento | N-Connector 50 Ω |
| Larghezza | 26,1 mm |
| Altezza | 66 mm |
| Profondità | 83 mm |
| Materiale guarnizione | Silicone |
| Materiale custodia | Ottone (CuZn) |
| Materiale superficie custodia | Ni |
| Materiale conduttore interno | BeCu |
| Materiale superfice conduttore interno | Oro |
| Materiale corpo isolante | PTFE |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Shield/Earth Ground |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 50 kA |
| Corrente nominale dispersa In(8/20) µs (filo-schermatura) | 50 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 20 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 20 kA |
| Corrente cumulativa (8/20) µs | 60 kA |
| Corrente cumulativa (10/350) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 60 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-schermatura) | 60 kA |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 20 kA |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 12 V (6 kV / 3 kA) |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) spike | ≤ 12 V (6 kV / 3 kA) |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 12 V (6 kV / 3 kA) |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) stat. | ≤ 12 V (6 kV / 3 kA) |
| Livello di protezione Up(conduttore-terra) | ≤ 12 V (6 kV / 3 kA) |
| Livello di protezione Up(conduttore-schermatura) | ≤ 12 V (6 kV / 3 kA) |
| Attenuazione d’inserzione aE, asimm. | tip. 0,05 dB (≤ 0,15 dB) |
| Frequenza | 0,82 GHz ... 2,2 GHz |
| Rapporto d'onde stazionarie VSWR in sistemi a 50 Ω | tip. 1,10 (≤ 1,20 (0,82 GHz...2,2 GHz)) |
| Potenza HF consentita Pmaxa VSWR=xx (sistema a 50 Ohm) | ≤ 500 W |
| ≤ 4 kW (peak) | |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA | |
| Resistenza corrente impulsiva (conduttore-schermatura) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
| Condizioni ambientali | |
| Grado di protezione | IP68 |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C |
| Classe requisiti VDE | C2 |
| C3 | |
| D1 | |
| Norme Specifica tecnologia dell'informazione | |
| Norme/Disposizioni | IEC 61643-21 |
| IEC 61643-21 | |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2005 |
| Tipo di montaggio | Adattatore specifico |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800024-CN-LAMBDA/4-2.2-BB | 102 Kbytes |
|
