PHOENIX_CONTACTTrabtech (TT)CN-LAMBDA/4-2.25-BB 2801057 PHOENIX CONTACT Adattatore con tecnologia Lambda/4 come protezione contro le sov..

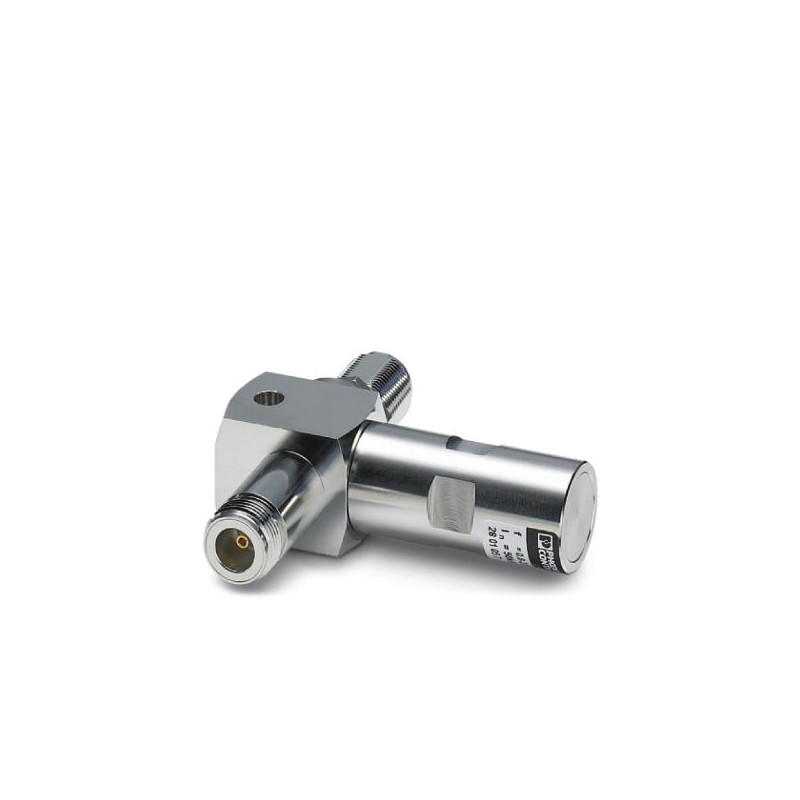

PHOENIX_CONTACT CN-LAMBDA/4-2.25-BB 2801057 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

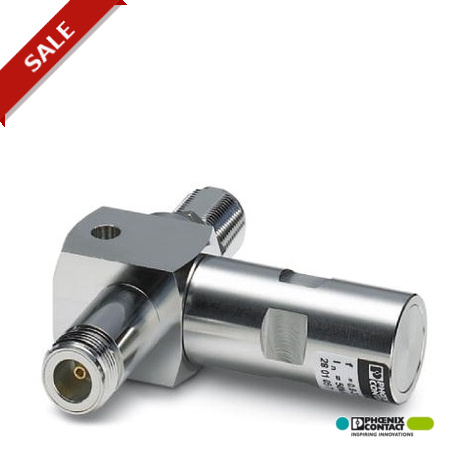

CN-LAMBDA/4-2.25-BB 2801057 PHOENIX CONTACT Adattatore con tecnologia Lambda/4 come protezione contro le sov..

Riferimento: CN-LAMBDA/4-2.25-BB

Codice: 2801057

Produttore: PHOENIX_CONTACT

Descrizione:

Adattatore con tecnologia Lambda/4 come protezione contro le sovratensioni per interfacce segnale coassiali. Collegamento: Connettori N femmina-femmina
Adattatore con tecnologia Lambda/4 come protezione contro le sovratensioni per interfacce di segnale coassiali. Connessione: N connettori femmina-femmina

Categorie:

  • messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
  • PHOENIX_CONTACT > Trabtech (TT)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 123,92 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dimensioni

Altezza78,7 mm
Larghezza25 mm
Profondità77,5 mm
Lunghezza77,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 85 °C
Grado di protezioneIP68

Generalità

Materiale custodiaHPb59-1
Colorenickel
Norme per distanze in aria e superficialiIEC 60664-1
Tipo di montaggioAdattatore specifico
EsecuzioneAdattatore
N. poli1
Direzione di azioneLine-Shield/Earth Ground

Circuito di protezione

Classe di prova IECC2
C3
D1
Corrente nominale IN5 A (25 °C)
Corrente nominale dispersa In(8/20)µs50 kA
Corrente nominale dispersa In(8/20)µs (filo-terra)50 kA
Corrente nominale dispersa In(8/20)µs (filo-schermatura)50 kA
Corrente cumulativa (8/20)µs60 kA
Corrente cumulativa (10/350)µs20 kA
Corrente dispersa Imax(8/20)µs max.60 kA
Corrente dispersa Imax(8/20)µs max. (filo-terra)60 kA
Corrente dispersa Imax(8/20)µs max. (filo-schermatura)60 kA
Corrente atmosferica di prova (10/350) ˽µs, picco di corrente limp20 kA
Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike≤ 1 V
Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) spike≤ 1 V
Livello di protezione Up(conduttore-terra)≤ 25 V (C2 - 10 kV / 5 kA)
≤ 5 V (C1 - 1 kV / 500 A)
≤ 18 V (6 kV/3 kA)
Livello di protezione Up(conduttore-schermatura)≤ 5 V (C1 - 1 kV / 500 A)
≤ 25 V (C2 - 10 kV / 5 kA)
≤ 18 V (6 kV/3 kA)
Attenuazione d'inserzione aE, asimm.tip. 0,1 dB
Frequenza0,8 GHz ... 2,25 GHz
Rapporto d'onde stazionarie VSWR in sistemi a 50 Ωtip. 1,2
max. 1,25
Potenza HF consentita Pmaxa VSWR=xx (sistema a 50 Ohm)≤ 500 W
≤ 4 kW (peak)
Resistenza corrente impulsiva (conduttore-terra)C1 - 1 kV/500 A
C2 - 10 kV/5 kA
D1 - 2,5 kA

Dati di collegamento

CollegamentoN-Connector 50 Ω
Tipo di collegamento INConnettore N femmina
Tipo di collegamento OUTConnettore N femmina

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2801057-CN-LAMBDA/4-2.25-BB
118 Kbytes
PDF CATALOGHI PHOENIX PROTEZIONE IT
27 Mbytes
