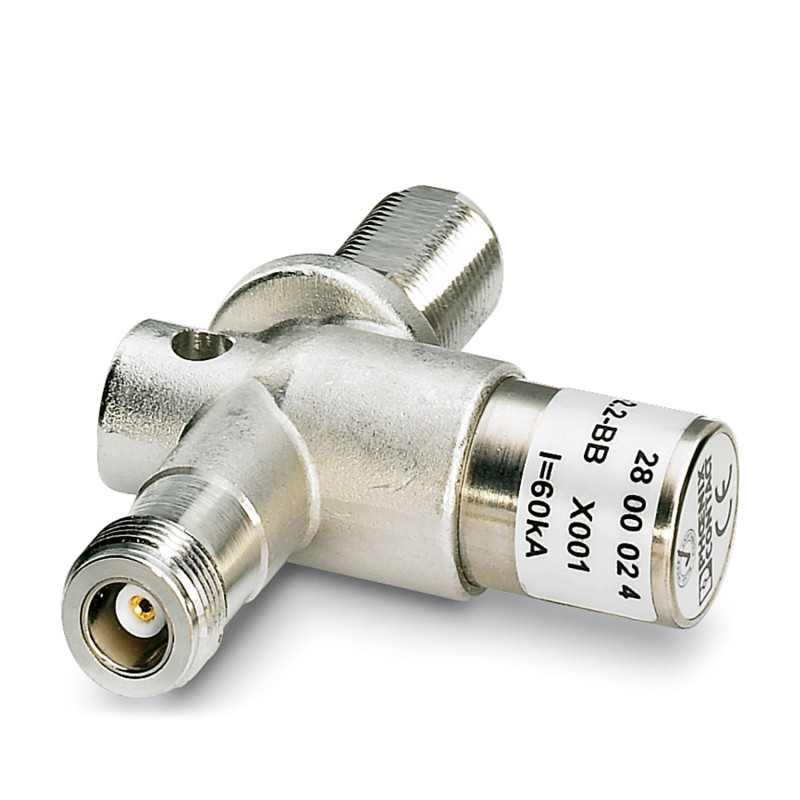

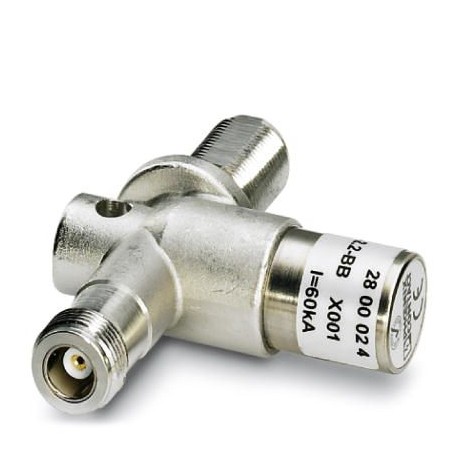

CN-LAMBDA/4-2.2-BB 2800024 PHOENIX CONTACT Dispositif de protection antisurtension
CN-LAMBDA/4-2.2-BB
2800024
PHOENIX_CONTACT
Dispositif de protection antisurtension
Adaptateur utilisant la technologie Lambda/4 servant de protection antisurtension pour interfaces coaxiales de signaux. Raccordement : Connecteurs N femelle-femelle
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour installations émettrices/réceptrices |
| Classe d'essai CEI | C2 |
| C3 | |
| D1 | |
| Classe de protection VDE | C2 |
| C3 | |
| D1 | |
| Type | Adaptateur |
| Message protection antisurtension défectueuse | aucun |
| Type de raccordement | Connecteur N 50 Ω |
| Largeur | 26,1 mm |
| Hauteur | 66 mm |
| Profondeur | 83 mm |
| Matériau du joint | Silicone |
| Matériau du boîtier | Laiton (CuZn) |
| Matériau de surface du boîtier | Ni |
| Matériau conducteur interne | BeCu |
| Matériau surface du conducteur interne | Or |
| Matériau isolant | PTFE |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Shield/Earth Ground |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 50 kA |
| Courant nominal de décharge In(8/20) µs (fil-blindage) | 50 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 20 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 20 kA |
| Courant de choc cumulé (8/20) µs | 60 kA |
| Courant de choc cumulé (10/350) µs | 20 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 60 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-blindage) | 60 kA |
| Courant d'essai (10/350) µs, valeur de crête limp | 20 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 12 V (6 kV / 3 kA) |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 12 V (6 kV / 3 kA) |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 12 V (6 kV / 3 kA) |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 12 V (6 kV / 3 kA) |
| Niveau de protection Up(fil-terre) | ≤ 12 V (6 kV / 3 kA) |
| Niveau de protection Up(fil-blindage) | ≤ 12 V (6 kV / 3 kA) |
| Perte d'insertion aE, asym. | typ. 0,05 dB (≤ 0,15 dB) |
| Plage de fréquence | 0,82 GHz ... 2,2 GHz |
| Taux d'ondes stationnaires VSWR dans le système 50 Ω | typ. 1,10 (≤ 1,20 (0,82 GHz...2,2 GHz)) |
| Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm) | ≤ 500 W |
| ≤ 4 kW (peak) | |
| Message protection antisurtension défectueuse | aucun |
| Courant de choc admissible (fil-terre) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA | |
| Courant de choc admissible (fil-blindage) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
| Conditions ambiantes | |
| Indice de protection | IP68 |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C |
| Classe de protection VDE | C2 |
| C3 | |
| D1 | |
| Normes Spécification informatique | |
| Normes/Prescriptions | CEI 61643-21 |
| CEI 61643-21 | |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2005 |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
