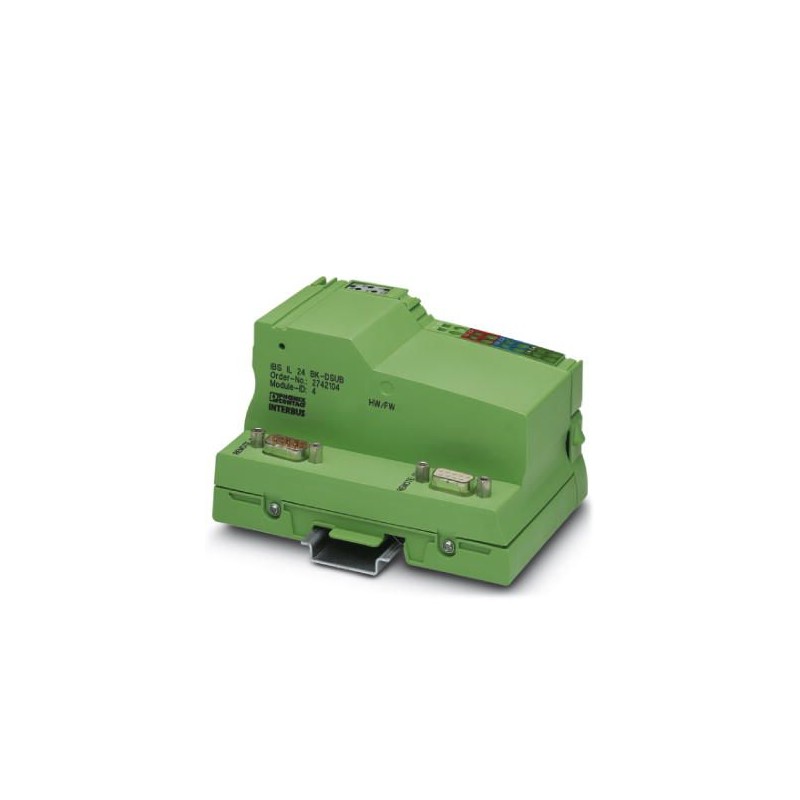

IBS IL 24 BK-DSUB-PAC 2861593 PHOENIX CONTACT Accoppiatore bus
IBS IL 24 BK-DSUB-PAC
2861593
PHOENIX_CONTACT
Accoppiatore bus
Inline, accoppiatore bus, INTERBUS, connettore femmina D-SUB-9 / connettore maschio D-SUB-9, velocità di trasmissione bus locale: 500 kBit/s, indice di protezione: IP20, incluso connettore inline e superficie di marcatura
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2861593 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI111 - |
| Pagina catalogo | Pagina 131 (C_6_2017) |
| GTIN | 4017918894443 |
| Peso per pezzo (confezione esclusa) | 210,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 75 % ... 85 % (Nell’ambito compreso tra -25 °C ... +55 °C è opportuno adottare le dovute misure contro l’elevato tasso di umidità dell’aria (> 85%).) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 75 % ... 85 % (Una leggera e breve condensa può verificarsi sulla custodia esterna, ad es. se il modulo di un autoveicolo viene portato in un ambiente chiuso.) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | INTERBUS |
|---|---|
| Numero di canali | 2 |
| Collegamento | Connettore femmina D-SUB-9 / connettore D-SUB-9 |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Limiti di sistema dell'accoppiatore
| Numero di utilizzatori bus locale collegabili | max. 63 |
|---|---|
| numero delle stazioni con canale parametri | 62 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | max. 15 |
Potenziali Inline
| Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
|---|---|
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 100 mA (senza moduli I/O Inline collegati) |
| max. 1,25 A (con numero massimo di moduli I/O collegati) | |
| Denominazione | Alimentazione della logica (UL) |
| Tensione di alimentazione | 7,5 V DC ±5 % |
| Alimentatore | max. 2 A DC (tenere conto del derating) |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 0,5 A DC (tenere conto del derating) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 85.05 mm |
| altezza (EF000040) | 120 mm |
| profondità (EF000049) | 70.43 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861593-IBS IL 24 BK-DSUB-PAC | 136 Kbytes |
|
