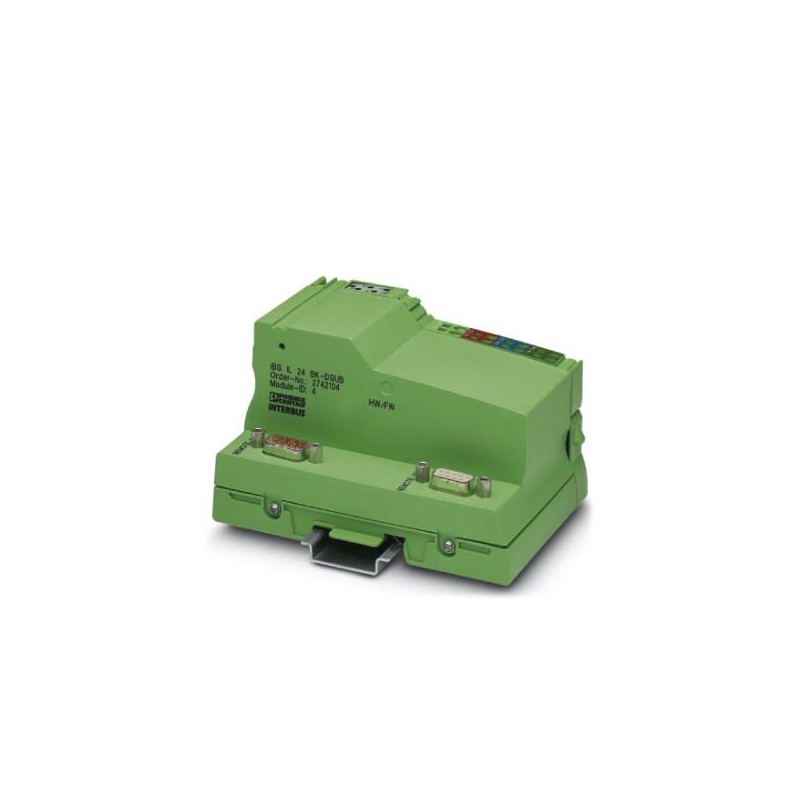

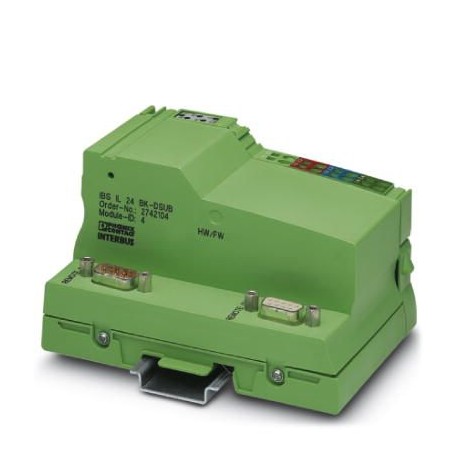

IBS IL 24 BK-DSUB-PAC 2861593 PHOENIX CONTACT Coupleur de bus
IBS IL 24 BK-DSUB-PAC
2861593
PHOENIX_CONTACT
Coupleur de bus
En ligne, coupleur de bus, INTERBUS, CONNECTEUR D-SUB-9 femelle / connecteur D-SUB-9 mâle, débit de transmission du bus local : 500 kBit/s, indice de protection : IP20, y compris connecteur en ligne et surface de marquage
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2861593 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 131 (C-6-2017) |
| GTIN | 4017918894443 |
| Poids par pièce (hors emballage) | 0,210 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 75 % ... 85 % (Entre -25 °C ... +55 °C, des mesures appropriées doivent être prises pour éviter une humidité relative élevée (> 85 %).) |
| Humidité de l'air admissible (stockage/transport) | 75 % ... 85 % (Une légère condensation occasionnelle de courte durée à l'extérieur du boîtier est admissible, par exemple, lorsque le module est sorti d'un véhicule et placé dans un local fermé.) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | INTERBUS |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | D-SUB-9 femelle/D-SUB-9 mâle |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
| Dénomination | Bus local Inline |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Limites du système du coupleur de bus
| Nombre d'abonnés raccordés au bus local | max. 63 |
|---|---|
| Nombre d'unités connectées avec canal de paramètres | 62 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 15 |
Potentiels Inline
| Dénomination | Alimentation coupleur de bus UBK; l'alimentation logique UL(7,5 V) et analogique UANA(24 V) sont générées à partir de l'alimentation du coupleur de bus. |
|---|---|
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 100 mA (sans module d'E/S Inline raccordé) |
| max. 1,25 A (avec le nombre maximal de modules d'E/S raccordés) | |
| Dénomination | Alimentation de la logique (UL) |
| Tension d'alimentation | 7,5 V DC ±5 % |
| Alimentation | max. 2 A DC (tenir compte du derating) |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 0,5 A DC (tenir compte du derating) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 85.05 mm |
| Hauteur (EF000040) | 120 mm |
| Profondeur (EF000049) | 70.43 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861593-IBS IL 24 BK-DSUB-PAC | 136 Kbytes |
|
