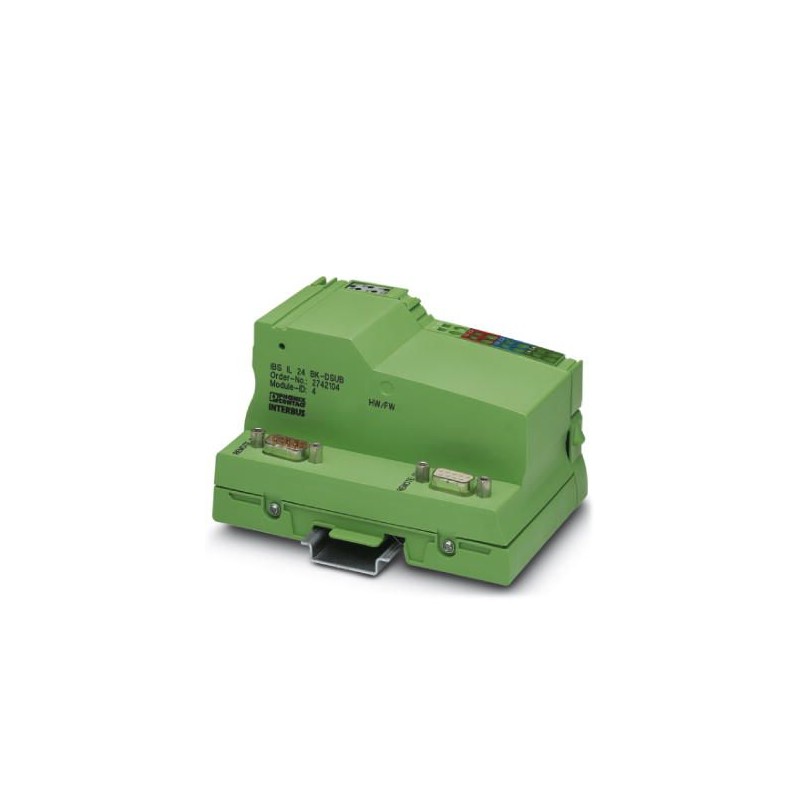

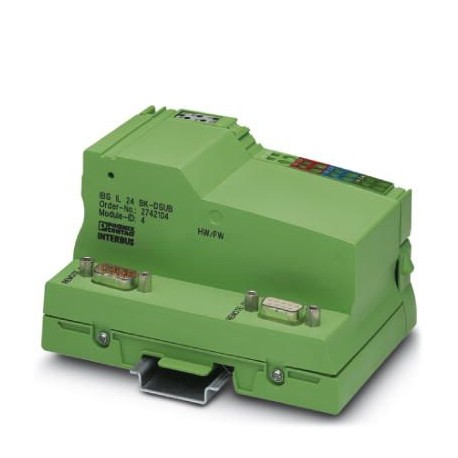

IBS IL 24 BK-DSUB-PAC 2861593 PHOENIX CONTACT Acoplador de Bus
IBS IL 24 BK-DSUB-PAC
2861593
PHOENIX_CONTACT
Acoplador de Bus
Em linha, acoplador de barramento, INTERBUS, conector fêmea D-SUB-9 / conector macho D-SUB-9, taxa de transmissão de barramento local: 500 kBit/s, índice de proteção: IP20, incluindo conector em linha e superfície de marcação
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2861593 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 131 (C-6-2017) |
| GTIN | 4017918894443 |
| Peso por unidade (exclusive embalagem) | 210,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 75 % ... 85 % (Na faixa de -25 °C ... +55 °C deve-se adotar medidas apropriadas contra umidade do ar elevada (> 85 %).) |
| Umidade do ar admissível (armazenamento/transporte) | 75 % ... 85 % (Uma leve condensação de curta duração pode ocorrer na caixa externa, por exemplo se o módulo de um veículo for colocado em uma área fechada.) |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interfaces
| Denominação | INTERBUS |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | 9 suporte D-SUB/9 conectores D-SUB |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
| Denominação | Bus local Inline |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
Limites de sistema do acoplador de bus
| Quantidade de módulos Inline conectáveis | máx. 63 |
|---|---|
| Quantidade de participantes com canal de parâmetro | 62 |
| Número de terminais de derivação suportados com ramal de bus remoto | máx. 15 |
Potenciais Inline
| Denominação | Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL(7,5 V) e a alimentação analógica UANA(24 V). |
|---|---|
| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 100 mA (sem módulos de I/O Inline conectados) |
| máx. 1,25 A (com quantidade máxima de bornes E/S conectados) | |
| Denominação | Alimentação da lógica (UL) |
| Tensão de alimentação | 7,5 V DC ±5 % |
| Fonte de alimentação | máx. 2 A DC (Observar derating) |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 0,5 A DC (Observar derating) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Não |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 85.05 mm |
| Altura (EF000040) | 120 mm |
| Profundidade (EF000049) | 70.43 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861593-IBS IL 24 BK-DSUB-PAC | 136 Kbytes |
|
