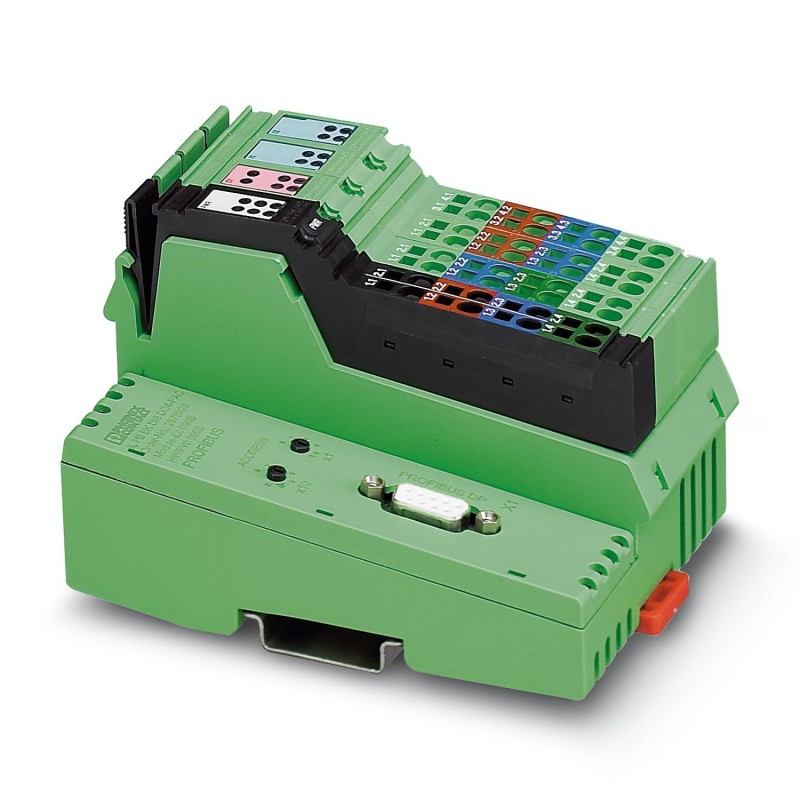

IL PB BK DI8 DO4/EF-XC-PAC 2702132 PHOENIX CONTACT Accoppiatore bus
IL PB BK DI8 DO4/EF-XC-PAC
2702132
PHOENIX_CONTACT
Accoppiatore bus
Inline XC, Accoppiatore bus, PROFIBUS DP, Connettore femmina D-SUB-9, Ingressi digitali: 8, 24 V DC, tecnologia di collegamento: 3 conduttori, Uscite digitali: 4, 24 V DC, 500 mA, tecnologia di collegamento: 3 conduttori, variante Extreme Condition, velocità di trasmissione sul bus locale: 500 kBit/s / 2 MBit/s, grado di protezione: IP20, inclusi connettori inline e campi di marcatura
Inline, Accoppiatore bus, PROFIBUS DP, Connettore femmina D-SUB a 9 poli, Ingressi digitali: 8, 24 V DC, tecnica di connessione: 3 conduttori, Uscite digitali: 4, 24 V DC, 500 mA, tecnica di connessione: 3 conduttori, Variante per condizioni estreme:, velocità di trasmissione nel bus locale: 500 kBit/s / 2 MBit/s, grado di protezione: IP20, connettori Inline e cartellini di siglatura incl.
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Disegno quotato |  |
| Larghezza | 80 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni con connettori |
| Colore | verde |
| PROFIBUS DP | |
| Numero di canali | 1 |
| Collegamento | Connettore femmina D-SUB a 9 poli |
| Numero di poli | 9 |
| Velocità di trasmissione | 9,6 kBit/s ... 12 MBit/s |
| bus locale Inline | |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto) |
| Bus di campo: Gateway bus locale | |
| Numero utilizzatori bus locale max. | 61 (I moduli I/O On-Board sono costituiti da due dispositivi) |
| Limiti di sistema | |
| Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
| Numero di utilizzatori bus locale collegabili | max. 61 (I moduli I/O On-Board sono costituiti da due dispositivi) |
| numero delle stazioni con canale parametri | max. 16 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | 0 |
| Tempo di reazione di I/O | tip. 4 ms (ingressi/uscite collegati; velocità di trasmissione: PROFIBUS 1,5 MBit/s, bus locale 500 kBit/s) |
| Modulo | |
| Codice ID (esadecimale) | 0B50 |
| Range indirizzi ingressi | 8 Bit (o 1 byte; selezione nel file GSD) |
| Range indirizzi uscite | 4 Bit (o 1 byte; selezione nel file GSD) |
| Lunghezza di registro | 16 Bit |
| Digitale: | |
| Denominazione ingresso | Ingressi digitali |
| Descrizione dell'ingresso | EN 61131-2 Tipo 1 |
| Numero ingressi | 8 |
| Collegamento | Connettore Inline |
| Tecnica di connessione | 3 conduttori |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Tensione nominale d'ingresso UIN | 24 V DC |
| Corrente di ingresso nominale con UIN | tip. 3 mA |
| Corrente d'ingresso tipica per canale | tip. 3 mA |
| Tempo di eccitazione tipica | ca. 500 µs |
| Tempo di ritardo alla variazione di segnale da 0 a 1 | 2,9 ms |
| Tempo di ritardo alla variazione di segnale da 1 a 0 | 2,9 ms |
| Circuito di protezione | Prot. contro inversione polarità; Diodo soppressore |
| Digitale: | |
| Denominazione uscita | Uscite digitali |
| Collegamento | Connettore Inline |
| Tecnica di connessione | 3 conduttori |
| Numero uscite | 4 |
| Circuito di protezione | Protezione contro cortocircuito, protezione contro sovraccarico; Circuito di smorzamento nel driver di uscita |
| Tensione d'uscita | 24 V DC -1 V (con corrente nominale) |
| Corrente di uscita massima per modulo | max. 2 A |
| Tensione di uscita nominale | 24 V DC |
| Corrente di uscita allo stato disattivato | max. 10 µA (Nello stato non caricato si può misurare la tensione anche su un'uscita non collegata.) |
| Carico nominale induttivo | 12 VA (1,2 H, 48 Ω) |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W |
| Resistenza alla tensione inversa verso impulsi brevi | resistente alla tensione di ritorno |
| Comportamento in caso di sovraccarico | Auto-Restart |
| Comportamento in caso di sovraccarico induttivo | L’uscita può essere distrutta |
| Comportamento in caso di interruzione di tensione | L’uscita segue senza ritardo la tensione di alimentazione |
| Ritardo segnale | tip. 2,9 ms |
| Disattivazione sovracorrente | min. 0,7 A |
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Inline |
| Tipo | modularità |
| Inline | |
| Componenti della fornitura | connettori Inline e cartellini di siglatura incl. |
| Numero di canali | 12 |
| Caratteristiche particolari | Variante per condizioni estreme: |
| Messaggi di diagnostica | Cortocircuito o sovraccarico delle uscite digitali sì |
| Caduta dell’alimentazione sensori sì | |
| Caduta dell’alimentazione degli attuatori sì | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Potenza dissipata | tip. 1,7 W (Totale apparecchiature) |
| Potenziali: Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). | |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 0,98 A (con numero massimo di moduli I/O collegati) |
| min. 80 mA (senza moduli I/O collegati) | |
| Potenziali: Alimentazione della logica (UL) | |
| Tensione di alimentazione | 7,5 V DC |
| Potenziali: Alimentazione del modulo analogico (UANA) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Potenziali: Alimentazione del circuito principale (UM) | |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 8 A DC |
| min. 3 mA (senza periferiche collegate) | |
| Potenziali: Alimentazione del circuito di segmento (US) | |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 8 A DC |
| min. 6 mA (senza periferiche collegate) | |
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo di montaggio | Montaggio su guida DIN |
