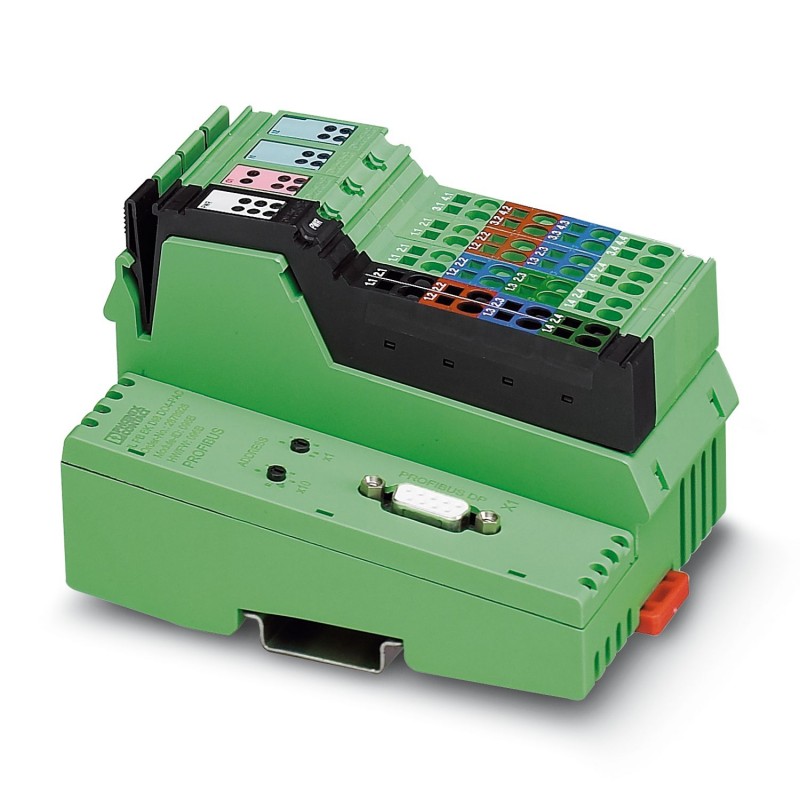

IL PB BK DI8 DO4/EF-XC-PAC 2702132 PHOENIX CONTACT Coupleur de bus Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IL PB BK DI8 DO4/EF-XC-PAC 2702132 PHOENIX CONTACT Coupleur de bus

IL PB BK DI8 DO4/EF-XC-PAC

2702132

PHOENIX_CONTACT

Coupleur de bus

XC en ligne, Coupleur de bus, PROFIBUS DP, CONNECTEUR D-SUB-9 femelle, Entrées numériques : 8, 24 V DC, Technique de connexion : 3 conducteurs, Sorties numériques : 4, 24 V DC, 500 mA, Technique de connexion : 3 conducteurs, Variante Extreme Condition, vitesse de transmission sur le bus local : 500 kBit/s / 2 MBit/s, indice de protection : IP20, y compris connecteurs en ligne et champs de marquage

Inline, Coupleur de bus, PROFIBUS DP, Connecteur femelle SUB-D 9, Entrées TOR: 8, 24 V DC, connectique: 3 fils, Sorties TOR: 4, 24 V DC, 500 mA, connectique: 3 fils, Modèle pour conditions extrêmes, vitesse de transmission dans le bus local: 500 kBit/s / 2 MBit/s, indice de protection: IP20, y compris connecteurs mâles Inline et champs de repérage

Plus de détails


I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Dimensions
Dessin cotédltzcepgqd.jpg
Largeur80 mm
Hauteur119,8 mm
Profondeur71,5 mm
Renseignements sur les mesuresDimensions connecteurs inclus
Indications sur les matériaux
Colorisvert
Interfaces
PROFIBUS DP
Nombre de voies1
Type de raccordementConnecteur femelle SUB-D 9
Nombre de pôles9
Vitesse de transmission9,6 kBit/s ... 12 MBit/s
Bus local Inline
Type de raccordementDistributeur de données Inline
Vitesse de transmission500 kBit/s / 2 MBit/s (détection automatique, pas de système hybride)
Bus de terrain: Passerelle pour le bus local
Nombre max. d'abonnés au bus local61 (Les E/S embarquées sont deux participantes)
Propriétés du système
Limites du système
Nombre d'unités connectées supportéesmax. 63 (par station)
Nombre d'abonnés raccordés au bus localmax. 61 (Les E/S embarquées sont deux participantes)
Nombre d'unités connectées avec canal de paramètresmax. 16
Nombre de modules de dérivation avec dérivation bus interstation0
Temps de réponse des E/Styp. 4 ms (E/S juxtaposées, vitesse de transmission : PROFIBUS 1,5 Mbits/s, bus local 500 kbit/s)
Module
Code ID (hex)0B50
Espace d'adressage d'entrées8 Bit (ou 1 octet ; sélection dans le fichier GSD)
Espace d'adressage des sorties4 Bit (ou 1 octet ; sélection dans le fichier GSD)
Longueur de répertoire16 Bit
Données d'entrée
Numérique:
Dénomination entréeEntrées TOR
Description de l'entréeEN 61131-2 type 1
Nombre d'entrées8
Type de raccordementConnecteur Inline
Technologie de raccordement3 fils
Tension d'entrée24 V DC
Plage de tension d'entrée signal « 0 »-30 V DC ... 5 V DC
Plage de tension d'entrée signal « 1 »15 V DC ... 30 V DC
Tension d'entrée nominale UIN24 V DC
Courant d'entrée nominal pour UINtyp. 3 mA
Courant d'entrée typique par canaltyp. 3 mA
Temps d'amorçage typiqueenv. 500 µs
Temporisation en cas de passage du signal de 0 à 12,9 ms
Temporisation en cas de passage du signal de 1 à 02,9 ms
Circuit de protectionProtection contre inversions de polarité; Diode zéner bidirectionnelle
Données de sortie
Numérique:
Dénomination sortieSorties TOR
Type de raccordementConnecteur Inline
Technologie de raccordement3 fils
Nombre de sorties4
Circuit de protectionProtection contre les courts-circuits et contre les surcharges; Circuit de roue libre dans le pilote de sortie
Tension de sortie24 V DC -1 V (à l'intensité nominale)
Courant de sortie maximal par modulemax. 2 A
Tension de sortie nominale24 V DC
Courant de sortie à l'état hors circuitmax. 10 µA (En l'absence de charge, une tension peut également être mesurée au niveau d'une sortie non activée.)
Charge nominale inductive12 VA (1,2 H, 48 Ω)
Charge nominale lampes12 W
Charge nominale ohmique12 W
Résistance de la tension en retour aux impulsions courtesprotégé contre la tension inverse
Comportement en cas de surchargeRedémarrage automatique
Comportement en cas de surcharge inductiveLa sortie peut être détruite
Comportement en cas de coupure de tensionLa sortie suit l'alimentation en tension sans temporisation
Temporisation du signaltyp. 2,9 ms
Coupure de la surintensitémin. 0,7 A
Propriétés du produit
Type de produitComposants E/S
Gamme de produitsInline
Typemodulaire
Inline
Etendue de la livraisony compris connecteurs mâles Inline et champs de repérage
Nombre de voies12
Propriétés particulièresModèle pour conditions extrêmes
Diagnostic messagesCourt-circuit ou surcharge des sorties TOR oui
Défaillance de l'alimentation des capteurs oui
Défaillance de l'alimentation des actionneurs oui
État de la gestion des données
Révision de l'article02
Propriétés électriques
Puissance dissipéetyp. 1,7 W (Total, appareil)
Potentiels: Alimentation coupleur de bus UBK; l'alimentation logique UL(7,5 V) et analogique UANA(24 V) sont générées à partir de l'alimentation du coupleur de bus.
Tension d'alimentation24 V DC (par connecteur Inline)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Consommation de courantmax. 0,98 A (avec le nombre maximal de modules d'E/S raccordés)
min. 80 mA (sans modules d'E/S raccordés)
Potentiels: Alimentation de la logique (UL)
Tension d'alimentation7,5 V DC
Potentiels: Alimentation des modules analogiques (UANA)
Tension d'alimentation24 V DC
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Potentiels: Alimentation du circuit principal (UM)
Tension d'alimentation24 V DC (par connecteur Inline)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Consommation de courantmax. 8 A DC
min. 3 mA (sans périphérique raccordé)
Potentiels: Alimentation du circuit de segments (US)
Tension d'alimentation24 V DC (par connecteur Inline)
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Consommation de courantmax. 8 A DC
min. 6 mA (sans périphérique raccordé)
Caractéristiques de raccordement
Technologie de raccordement
Dénomination connexionConnecteurs Inline
Raccordement du conducteur
Type de raccordementRaccordement à ressort
Section de conducteur rigide0,08 mm² ... 1,5 mm²
Section de conducteur souple0,08 mm² ... 1,5 mm²
Section conduct. AWG28 ... 16
Longueur à dénuder8 mm
Connecteurs Inline
Type de raccordementRaccordement à ressort
Section de conducteur rigide0,08 mm² ... 1,5 mm²
Section de conducteur souple0,08 mm² ... 1,5 mm²
Section de conducteur AWG28 ... 16
Longueur à dénuder8 mm
Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-25 °C ... 55 °C
-40 °C ... 70 °C (Plage étendue, voir aussi le chapitre « Essais concluants : utilisation dans des conditions d'environnement extrêmes » de la fiche technique.)
Indice de protectionIP20
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)10 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)10 % ... 95 % (selon DIN EN 61131-2)
Normes et spécifications
Classe de protectionIII (CEI 61140, EN 61140, VDE 0140-1)
Montage
Type de montageMontage sur rail DIN
