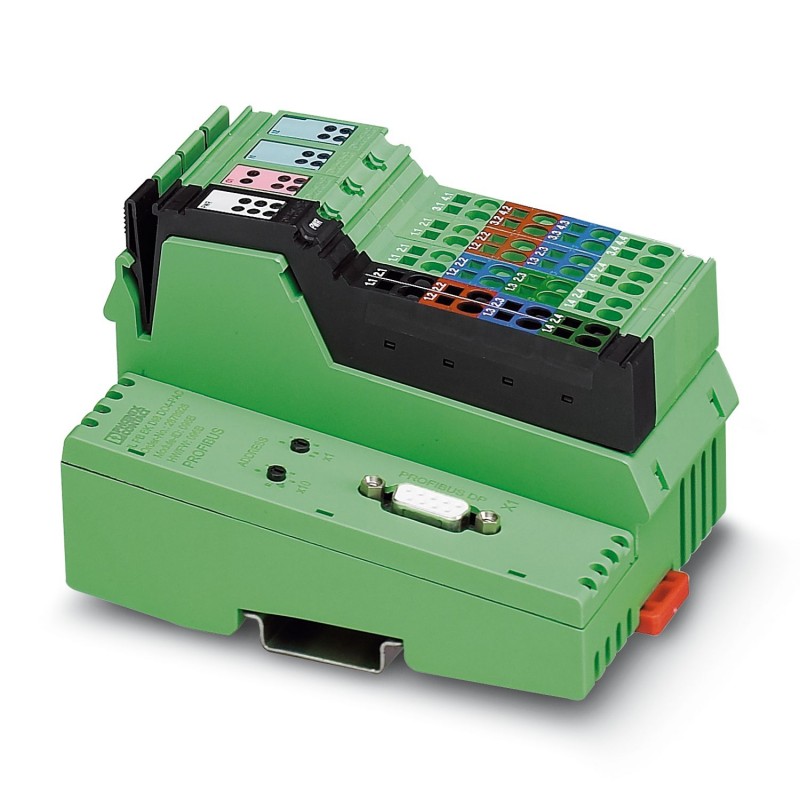

IL PB BK DI8 DO4/EF-XC-PAC 2702132 PHOENIX CONTACT Buskoppler
IL PB BK DI8 DO4/EF-XC-PAC
2702132
PHOENIX_CONTACT
Buskoppler
Inline XC, Buskoppler, PROFIBUS DP, D-SUB-9 Buchse, Digitale Eingänge: 8, 24 V DC, Anschlusstechnik: 3 Leiter, Digitale Ausgänge: 4, 24 V DC, 500 mA, Anschlusstechnik: 3 Leiter, Extreme Condition Variante, Übertragungsgeschwindigkeit auf dem lokalen Bus: 500 kBit/s / 2 MBit/s, Schutzart: IP20, inkl. Inline-Steckverbinder und Markierungsfelder
Inline, Buskoppler, PROFIBUS DP, 9-polige D-SUB-Buchse, Digitale Eingänge: 8, 24 V DC, Anschlusstechnik: 3-Draht, Digitale Ausgänge: 4, 24 V DC, 500 mA, Anschlusstechnik: 3-Draht, Variante für extreme Bedingungen:, Übertragungsrate im lokalen Bus: 500 kBit/s / 2 Mbit/s, Schutzart: IP20, Inline-Steckverbinder und Marker inkl.
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702132 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 133 (C-6-2017) |
| GTIN | 4046356981774 |
| Gewicht pro Stück (exklusive Verpackung) | 339,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 339,900 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| -40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Anschlussdaten
| Benennung | Inline-Anschlussstecker |
|---|---|
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr min | 0,08 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,08 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 28 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 339,9 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge ja |
| Ausfall der Sensorversorgung ja | |
| Ausfall der Aktorversorgung ja |
Systemgrenzen des Buskopplers
| Benennung | Systemgrenzen des Buskopplers |
|---|---|
| Anzahl der Prozessdaten | max. 488 Byte (pro Station) |
| max. 244 Byte (Eingang) | |
| max. 244 Byte (Ausgang) | |
| Anzahl der Parameterdaten | max. 244 Byte (inkl. 14 Bytes für den Buskoppler, DP/V1 und die lokalen Ein- und Ausgänge) |
| Anzahl der Konfigurationsdaten | max. 244 Byte (inkl. 5 Bytes für die lokalen Ein- und Ausgänge) |
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 61 (I/Os on board sind zwei Teilnehmer) |
| Anzahl der Teilnehmer mit Parameterkanal | max. 16 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 0 |
| Reaktionszeit der I/Os | typ. 4 ms (angereihte I/Os; Übertragungsgeschwindigkeit: PROFIBUS 1,5 MBit/s, Lokalbus 500 kBit/s) |
Inline Potenziale
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
|---|---|
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | 80 mA (ohne angeschlossene I/O-Klemmen) |
| max. 0,98 A | |
| Benennung | Versorgung der Logik (UL) |
| Versorgungsspannung | 7,5 V DC |
| Stromversorgung | max. 0,8 A DC |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 0,5 A DC |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Stromaufnahme | max. 8 A DC |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Stromaufnahme | max. 8 A DC |
| Leistungsaufnahme | typ. 1,7 W (Gerät gesamt) |
| Stromaufnahme | 6 mA (ohne angeschlossene Peripherie) |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | EN 61131-2 Typ 1 |
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 8 |
| Ansprechzeit typisch | ca. 500 µs |
| Schutzbenennung | Verpolschutz |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich "0"-Signal | -30 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | typ. 3 mA |
| Typischer Eingangsstrom je Kanal | typ. 3 mA |
| Verzögerungszeit bei Signalwechsel von 0 auf 1 | 2,9 ms |
| Verzögerungszeit bei Signalwechsel von 1 auf 0 | 2,9 ms |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Inline-Stecker |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 4 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz |
| Ausgangsspannung | 24 V DC -1 V (bei Nennstrom) |
| Nennausgangsspannung | 24 V DC |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Maximaler Ausgangsstrom je Modul / Klemme | 2 A |
| Maximaler Ausgangsstrom je Modul | 2 A |
| Nennlast induktiv | 12 VA (1,2 H, 48 Ω) |
| Nennlast Lampen | 12 W |
| Nennlast ohmsch | 12 W |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Anschluss gemäß Norm | CUL |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
