FM-215-8
PANASONIC
1

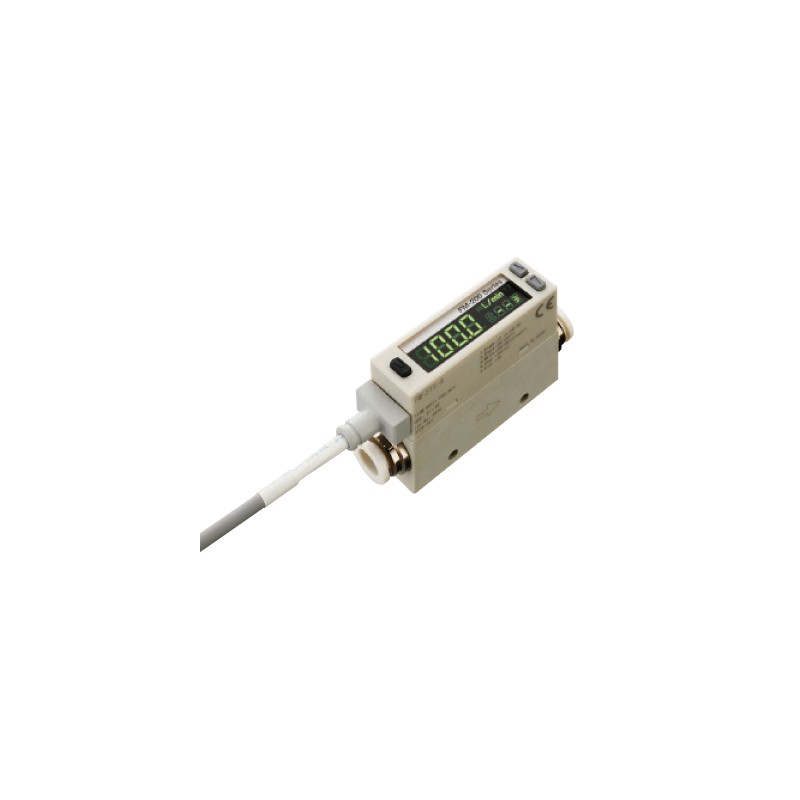

sensore di flusso FM200, 100l/minø8,NPN
Sensore di flusso - PANASONIC > FM-200 sensore di flusso con doppio display - PANASONIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Numero Di Prodotto | FM-215-8 |
Numero Di Parte | FM-215-8 |
Prodotto | Display Integrato Tipo Digitale Sensore Di Flusso |
Dettagli | Corpo in resina tipo |
Nome del prodotto | Display integrato Tipo Digitale Sensore di Flusso FM-200 |
Voce | Specifiche |
---|---|
Numero Di Prodotto | FM-215-8 |
Numero Di Parte | FM-215-8 |
Direttiva sulla marcatura CE di conformità | La Direttiva EMC, Direttiva RoHS |
Piena scala della portata | 100 ℓ/min. (Nota):Convertito il flusso volumetrico a +20 ℃ +68 ℉ e 1 pressione atmosferica (101 kPa). |
Portata istantanea:intervallo di Visualizzazione | Da -110 a +110 ℓ/min. (Nota):Il display portata è il caso di impostazione di bi-direzione presso la direzione del flusso di impostazione. Quando la direzione del flusso è impostato su di un lato la direzione in avanti o di lato, invertire la direzione, il lato negativo del display portata mostra 10 % del fondo scala (F. S.). |
Portata istantanea:l'Impostazione e la risoluzione del display | 0.1 ℓ/min. |
Integrato portata:intervallo di Visualizzazione | ±999999.9 ℓ (Nota):Il display portata è il caso di impostazione di bi-direzione presso la direzione del flusso di impostazione. Quando la direzione del flusso è impostato su di un lato la direzione in avanti o di lato, invertire la direzione, il lato negativo del display portata mostra 10 % del fondo scala (F. S.). |
Integrato portata:l'Impostazione e la risoluzione del display | 0.1 ℓ |
Specificato valore integrato | 1 ℓ |
Dimensione porta | ø8 ø0.315 push-in |
Peso | Peso netto: 70 g ca., Peso lordo: 135 g ca. |
Pressione nominale gamma | -0.09 a +0.7 MPa |
Pressione withstandability | 1 MPa |
Fluido applicabile | Aria pulita, aria compressa, azoto, gas (Nota):L'aria pulita è conforme a JIS B 8392-1.1.1 a 5.6.2, e l'aria compressa è conforme a JIS B 8392-1.1.1 alla 1.6.2. |
Tensione di alimentazione | Da 12 a 24 V DC ± 10 % Ondulazione P-P10 % o meno |
Consumo di corrente | Modalità normale: 60 mA o meno, modalità ECO: 40 mA o meno |
Comparativa di uscita | NPN a transistor ・Massima dissipatore di corrente: 50 mA o meno ・Tensione applicata: 26.4 V DC o meno (tra comparativa uscita a 0 V) ・Residuo tensione: 2.4 V o meno (a 50 mA dissipatore di corrente) |
Comparativa di uscita:modalità di Uscita | Uscita la modalità OFF, la modalità comparatore a finestra, modalità isteresi, integrato modalità uscita, impulsi integrata la modalità di uscita |
Comparativa di uscita:protezione da Corto circuito | Incorporate |
Comparativa di uscita:Isteresi | Modalità comparatore a finestra: da 1 a 8 % F. S. ca. (variabile) (impostazioni di Fabbrica: ca. 1 % F. S.), Isteresi modalità: Variabile (da un minimo di 1 cifra) |
Comparativa di uscita:tempo di Risposta | 50 ms 80 ms 120 ms, 200 ms, 400 m, 800 ms, 1.500 ms, selezionabili dal tasto di funzionamento |
Tensione di uscita analogica | Tensione di uscita: da 1 a 5 V, impedenza di Uscita: 1 kΩ ca. [Fare riferimento a "tensione di uscita Analogica" per ulteriori dettagli.] |
Ripetibilità | All'Interno Di ±1 % F. S. |
Precisione di garanzia della gamma | La Bi-direzione : da -100 a -3 % F. S., +3 a +100 % F. S. Da un lato direzione : +3 a +100 % F. S. (Nota):attenzione che se il fluido scorre in prossimità del punto zero che è al di fuori della precisione di garanzia della gamma, la portata reale valore può forzatamente display "zero", o integrato visualizzazione del flusso di valore non può essere contato, o integrato, uscita a impulsi non può essere riprodotto. |
Ingresso esterno | Tensione: da 0 a +0,4 V OFF tensione di alimentazione: +5 V, +V, o aprire Tempo di ingresso: 80 ms o più |
Linearità | All'interno di ±3 % F. S. (a temperatura Ambiente di +25 ℃ +77 ℉, portata da 3 a 100 % F. S., atmosferica criteri sul lato secondario) |
Display | 4 cifre + 4 cifre 2-display LCD a colori (frequenza di aggiornamento dello Schermo: 250 ms, 500 ms, 1000 ms, selezionabili con i tasti) |
Protezione | IP40 (IEC) |
Temperatura ambiente | Da 0 a +50 ℃ +32 a +122 ℉ (Senza condensa condensa) Stoccaggio: da -10 a +60 ° c da +14 a +140 ℉ |
L'umidità ambientale | 35 a 90 % RH, Immagazzinaggio: da 35 a 90 % RH |
Tensione withstandability | 1000 V in C.A. per un min. tra tutti i morsetti collegati insieme e custodia (Escluso il corpo in alluminio tipo) |
Resistenza di isolamento | 10 MΩ o più, con 500 V DC megger tra tutti i morsetti collegati insieme e custodia (Escluso il corpo in alluminio tipo) |
Resistenza alle vibrazioni | 10 a 150 Hz, 0,75 mm0.030 inampiezza doppia o 49 m/sDuemax. accelerazione, in X, Y e Z le indicazioni di due ore ciascuna |
Resistenza agli urti | 100 m/sDueaccelerazione (10 G ca.) in X, Y e Z indicazioni stradali per tre volte |
Caratteristiche di temperatura | All'interno di ±0.2 % F. S./ ° c (+25 ℃ +77 ℉ criteri, da +15 a +35 ° c +59 +95 ℉ intervallo di temperatura ambiente) |
Caratteristiche di pressione | Entro il ±5 % F. S. (-0.09 a +0,7 MPa, +25 ℃ +77 ℉ atmosferica criteri sul lato secondario) |
Custodia di messa a terra | Galleggiante (Nota):Come un varistore (tensione di bloccaggio: ca. 40 V) è collegato con il corpo in alluminio tipo, non applicare una tensione superiore alla tensione nominale del sensore. |
Materiale | Contenitore: ABS, Corpo: Poliammide (Alluminio tipo di corpo: in Alluminio), Interruttore: EPDM, Display: Acrilico, vite di Montaggio parte (corpo in Resina tipo): Ottone Corrente / piastra Porta filtro: acciaio Inossidabile (utilizzato per il gas area di contatto), Sensore di chip: Silicone, Guarnizione: Fluoro gomma |
Metodo di collegamento | Connettore |
Lunghezza del cavo | Lunghezza totale fino a 10 m 32.808 ft è possibile, con 0,3 mm2, o più, cavo. |
Accessori | CN-F15-C1 (Connettore inserito il cavo di 1 m 3.281 ft): 1 pc. |
Titolo: | Dimensione: | Tipo: |
---|---|---|
Datasheet 1: FM2158 - FM-215-8 | FM-215-8 | 1 Mbytes |
