FM-215-8
PANASONIC
1

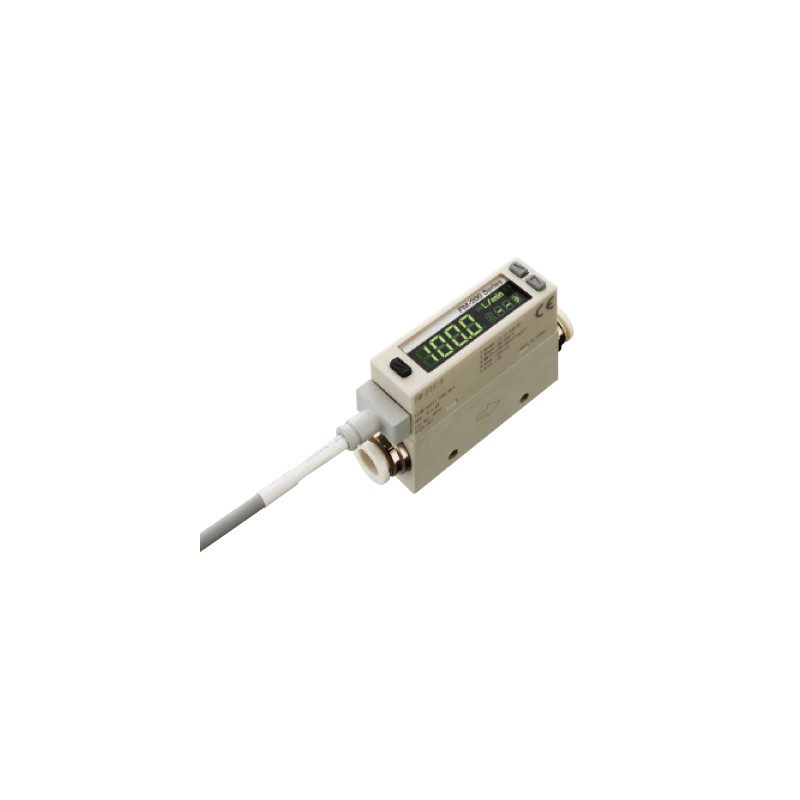

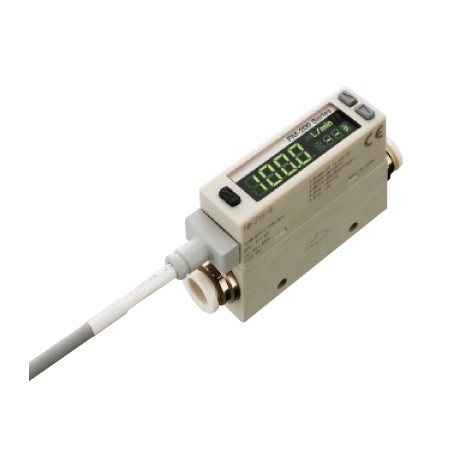

Durchfluss-sensor, FM200, 100l/minø8,NPN
Flow sensor - PANASONIC > FM-200 Flow sensor with dual display - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Produkt Anzahl | FM-215-8 |
Teilenummer | FM-215-8 |
Produkt | Integrierte Display-Typ Digital-Durchfluss-Sensor |
Details | Harz-Körper-Typ |
Produkt-name | Integrierte Display-Typ Digital-Durchfluss-Sensor, FM-200 |
Artikel | Spezifikationen |
---|---|
Produkt Anzahl | FM-215-8 |
Teilenummer | FM-215-8 |
CE-Kennzeichnung-Richtlinie compliance | EMV-Richtlinie RoHS-Richtlinie |
Full scale flow rate | 100 ℓ/min. (Hinweis):Konvertiert Volumenstrom bei +20 ° C +68 ° f und 1 atmosphärischem Druck (101 kPa). |
Instant-Durchfluss:Anzeige-Bereich | -110 bis +110 ℓ/min. (Hinweis):Die Anzeige flow rate range ist der Fall, wenn die Einstellung zu bi-Richtung in the flow direction-Einstellung. Wenn die Fließrichtung festgelegt ist, der auf einer Seite von vorne oder einer Seite in umgekehrter Richtung, die negative Seite der Anzeige der Fördermenge Spektrum zeigt 10 % der volle Skala (F. S.). |
Instant-flow-rate:Einstellung und display-Auflösung | 0.1 ℓ/min. |
Integrierte flow-rate:Bereich Anzeigen | ±999999.9 ℓ (Hinweis):Die Anzeige flow rate range ist der Fall, wenn die Einstellung zu bi-Richtung in the flow direction-Einstellung. Wenn die Fließrichtung festgelegt ist, der auf einer Seite von vorne oder einer Seite in umgekehrter Richtung, die negative Seite der Anzeige der Fördermenge Spektrum zeigt 10 % der volle Skala (F. S.). |
Integrierte flow-rate:Einstellung und display-Auflösung | 0.1 ℓ |
Angegeben integrierten Wert | 1 ℓ |
Port-Größe | ř8 ř0.315 push-in |
Gewicht | Netto-Gewicht: 70 g, ca., Brutto-Gewicht: 135 g ca. |
Nenn-Druck-Bereich | -0.09 +0.7 MPa |
Druck withstandability | 1 MPa |
Geltenden Flüssigkeit | Saubere Luft, Druckluft, Stickstoff, gas (Hinweis):Die saubere Luft entspricht JIS B 8392-1.1.1, 5.6.2, und die komprimierte Luft entspricht JIS B 8392-1.1.1 1.6.2. |
Versorgungsspannung | 12 bis 24 V DC ± 10 % Restwelligkeit P-P10 % oder weniger |
Stromaufnahme | Normal-Modus: 60 mA oder weniger, ECO-Modus: 40 mA oder weniger |
Vergleichende Ausgabe | NPN open-Kollektor transistor ・Maximale sink-Strom: 50 mA oder weniger ・Spannung: 26.4 V DC oder weniger (zwischen komparativen Ausgang und 0 V) ・Restliche Spannung: 2,4 V oder weniger (50 mA sink current) |
Vergleichende Ausgabe:Ausgabe-Modi | Output-OFF-Modus, window-comparator-Modus Hysterese-Modus, integriertes output-Modus, integrierter Puls-output-Modus |
Vergleichende Ausgang:Kurzschluss-Schutz | Aufgenommen |
Vergleichende Ausgang:Hysterese | Window-comparator-Modus: 1 bis 8 % F. S. ca. (variable) (Werkseinstellungen: ca. 1 % F. S.) Hysterese-Modus: Variabel (mindestens 1 Ziffer) |
Vergleichende Ausgang:Reaktionszeit | 50 ms, 80 ms, 120 ms, 200 ms, 400 ms, 800 ms, 1,500 ms, wählbar per Tasten-Bedienung |
Analog voltage output | Ausgangsspannung: 1 bis 5 V, Ausgangsimpedanz: 1 kΩ ca. [Siehe "Analoger Spannungsausgang" für mehr details.] |
Wiederholbarkeit | Innerhalb ±1 % F. S. |
Genauigkeit assurance Bereich | Bi-Richtung : -100 -3 % F. S., +3 bis +100 % F. S. One-side-Richtung : +3 bis +100 % F. S. (Hinweis):bitte achten Sie darauf, dass, wenn die Flüssigkeit fließt in der Nähe der null-Punkt ist von der Richtigkeit assurance-Angebot, das instant-flow-rate-Wert kann zwangsweise display "zero", oder die integrierte flow-Anzeige Wert kann nicht gezählt werden, oder der integrierte Impulsausgang können nicht ausgegeben werden. |
Externer Eingang | AUF Spannung: 0 bis +0,4 V OFF-Spannung: +5 V bis +V, oder offen Input time: 80 ms oder mehr |
Linearität | Innerhalb ±3 % F. S. (Umgebungstemperatur +25 ° C +77 ° f, flow rate range von 3 bis 100 % F. S., atmosphärische Kriterien auf der Sekundärseite) |
Anzeigen | 4-stellig + 4-stellig 2-Farb-LCD-display (display-Aktualisierungsrate: 250 ms, 500 ms auf 1000 ms, wählbar per Tasten-Bedienung) |
Schutz | IP40 (IEC) |
Umgebungstemperatur | 0 bis +50 ° C +32 bis +122 ℉ (Keine kondensation erlaubt), Lagerung: -10 bis +60 ° C +14 to +140 ° f |
Luftfeuchtigkeit | 35 bis 90 % RH, Lagerung: 35 bis 90 % RH |
Spannung withstandability | 1.000 V AC für eine min. zwischen allen supply terminals miteinander verbunden sind und das Gehäuse (mit Ausnahme der Aluminium-Körper-Typ) |
Isolationswiderstand | 10 MΩ oder mehr bei 500 V DC megger zwischen allen supply terminals miteinander verbunden sind und das Gehäuse (mit Ausnahme der Aluminium-Körper-Typ) |
Vibration Widerstand | 10 bis 150 Hz Frequenz, 0,75 mmIn 0.030doppelamplitude oder 49 m/sZweimax. Beschleunigung, in X -, Y-und Z-Richtung für jeweils zwei Stunden |
Schock-Widerstand | 100 m/sZweiBeschleunigung (10 G ca.) in X -, Y-und Z-Richtung je dreimal |
Temperatur Eigenschaften | Innerhalb ±0.2 % F. S./ ° C (+25 ° C +77 ℉ Kriterien, +15 bis +35 ℃ +59 +95 ° f Umgebungstemperatur) |
Druck-Eigenschaften | Innerhalb von ±5 % F. S. (-0.09 +0,7 MPa, +25 ° C +77 ℉, atmosphärische Kriterien auf der Sekundärseite) |
Gehäuse-Erdung | Floating (Hinweis):Als ein varistor (Spannung,: ca. 40 V -) verbunden ist, um die Aluminium-Körper-Typ, nicht gelten höhere Spannung als die Nennspannung des Sensors. |
Material | Gehäuse: ABS, Körper: Polyamid (Aluminium-Gehäuse Art: Aluminium), Schalter: EPDM, Anzeige: Acryl, Montage-Schraube Teil (Harz-Körper-Typ): Messing Aktuellen Platte / Port filter: Edelstahl (verwendet für die gas-Kontaktfläche), Sensor-chip: Silicon, Dichtung: Fluor-Kautschuk |
Verbindungs-Methode | Anschluss |
Kabel-Länge | Gesamtlänge bis zu 10 m 32.808 ft ist möglich mit 0,3 mm2 oder mehr Kabel. |
Zubehör | CN-F15-C1 (Connector attached Kabel 1 m 3.281 ft): 1 pc. |
Titel: | Größe: | Typ: |
---|---|---|
Technischen Datenblatt 1: FM2158 - FM-215-8 | FM-215-8 | 1 Mbytes |
