FM-215-8
PANASONIC
1

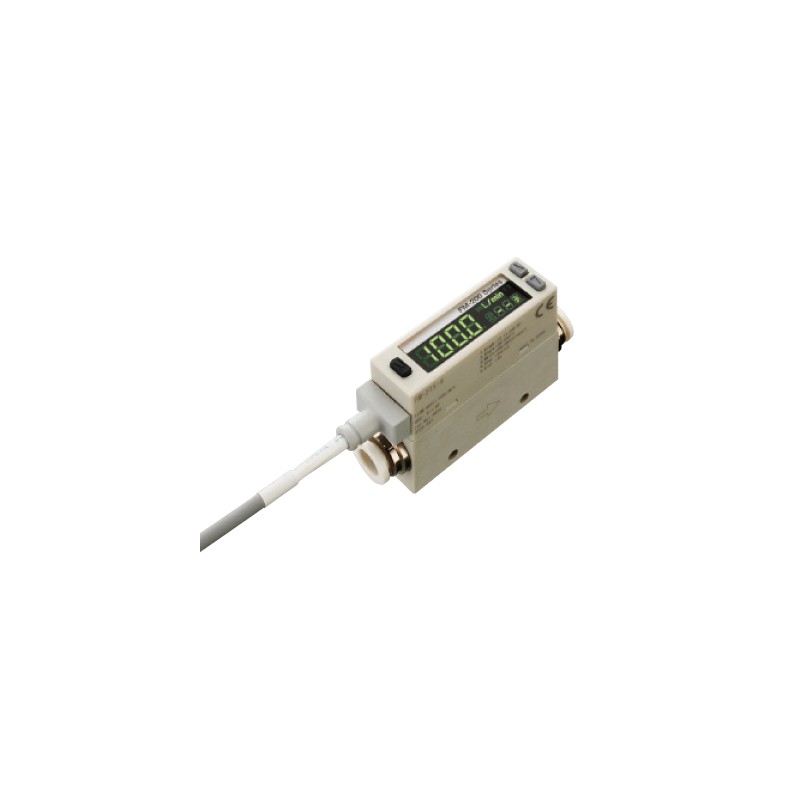

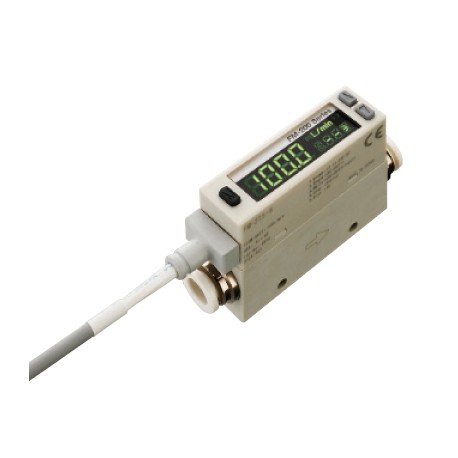

capteur de débit FM200, 100l/minø8,NPN
Flow sensor - PANASONIC > FM-200 Flow sensor with dual display - PANASONIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Numéro De Produit | FM-215-8 |
Numéro De Pièce | FM-215-8 |
Produit | Intégré Type D'Affichage Numérique Capteur De Débit |
Détails | Résine type de corps |
Nom du produit | Intégré Type d'Affichage Numérique Capteur de Débit FM-200 |
Article | Spécifications |
---|---|
Numéro De Produit | FM-215-8 |
Numéro De Pièce | FM-215-8 |
Directive de marquage CE de conformité | La Directive EMC, RoHS Directive |
La pleine échelle de débit | 100 ℓ/min. (Note):Converti régulateur de débit à +20 ° c +68 ° f et 1 pression atmosphérique (101 kPa). |
Instantané débit:plage d'Affichage | -110 à +110 ℓ/min. (Note):l'affichage de La plage de débit est le cas lorsque le paramètre bi-direction à la direction de l'écoulement de réglage. Lorsque la direction de l'écoulement est fixé à un côté de la direction ou d'un côté le sens inverse, le côté négatif de l'affichage de la plage de débit indique 10 % de la pleine échelle (F. S.). |
Instantané débit:Définition et la résolution d'affichage | 0.1 ℓ/min. |
De débit intégré:plage d'Affichage | ±999999.9 ℓ (Note):l'affichage de La plage de débit est le cas lorsque le paramètre bi-direction à la direction de l'écoulement de réglage. Lorsque la direction de l'écoulement est fixé à un côté de la direction ou d'un côté le sens inverse, le côté négatif de l'affichage de la plage de débit indique 10 % de la pleine échelle (F. S.). |
De débit intégré:Réglage et affichage de la résolution | 0.1 ℓ |
Spécifié de valeur intégrée | 1 ℓ |
Port taille | ø8 ø0.315 push-in |
Poids | Poids Net: 70 g env., Poids brut: 135 g environ. |
Pression nominale plage de | -0.09 à +0,7 MPa |
La pression withstandability | 1 MPa |
Applicable fluide | La propreté de l'air, de l'air comprimé, de gaz d'azote (Note):La propreté de l'air est conforme à JIS B 8392-1.1.1 à 5.6.2, et l'air comprimé conforme à JIS B 8392-1.1.1 1.6.2. |
La tension d'alimentation | De 12 à 24 V DC ± 10 % tension d'Ondulation (P-P10 % ou moins |
Consommation de courant | Mode Normal: 60 mA ou moins, mode ECO: 40 mA ou moins |
Comparatif de sortie | NPN collecteur ouvert transistor ・Maximum évier courant: 50 mA ou moins ・Tension appliquée: 26.4 V CC ou moins (entre comparative de sortie et 0 V) ・Résiduel tension: 2.4 V ou moins (à 50 mA conso) |
Comparatif de sortie:modes de Sortie | Sortie DÉSACTIVÉE en mode fenêtre comparateur de mode, l'hystérésis mode, intégré mode de sortie, intégré mode de sortie d'impulsion |
Comparatif de sortie:protection de Court-circuit | Incorporé |
Comparatif de sortie:Hystérésis | Fenêtre comparateur de mode: de 1 à 8 % F. S. env. (variable) (réglages en Usine: env. 1 % F. S.), l'Hystérésis mode: Variable (minimum 1 chiffre) |
Comparatif de sortie:temps de Réponse | 50 ms, 80 ms, 120 ms, 200 ms, 400 ms, 800 ms, de 1 500 ms, sélectionnables par l'opération de touche |
Sortie de tension analogique | Tension de sortie: 1 à 5 V, impédance de Sortie: 1 kohm env. [Se référer à la "sortie de tension Analogique" pour plus de détails]. |
La répétabilité | À L'Intérieur De ±1 % F. S. |
La précision de l'assurance de la gamme | Bi-direction : -100 à -3 % F. S., de +3 à +100 % F. S. D'un côté de la direction : +3 à +100 % F. S. (Note):Prenez garde que si les flux de fluide dans le voisinage du point zéro qui est de l'exactitude de l'assurance de la plage, à l'instant valeur de débit peut de force l'affichage de "zéro", ou intégré affichage du flux de valeur ne peut pas être compté, ou de la intégrée de l'impulsion de sortie ne peuvent pas être éditées. |
De l'entrée externe | SUR la tension: 0 à +0,4 V HORS tension: +5 V à +V, ou d'ouvrir Temps d'entrée: 80 ms ou plus |
La linéarité | À l'intérieur de ±3 % F. S. (température Ambiante +25 ° c +77 ° f, plage de débit de 3 à 100 % F. S., de l'atmosphère sur les critères à côté secondaire) |
Affichage | 4 chiffres + 4 chiffres, 2 couleurs d'affichage LCD (Affichage taux de rafraîchissement: 250 ms, 500 ms, 1 000 ms, sélectionnables par l'opération de touche) |
La Protection de l' | IP40 (IEC) |
Température ambiante | 0 à +50 ℃ +32 à +122 ° f (Aucune condensation autorisée), Stockage: -10 à +60 ° c +14 à +140 ° f |
L'humidité ambiante | 35 pour une HR de 90%, Stockage: 35 à 90% HR |
Tension withstandability | 1 000 V AC pour un min. entre tous les terminaux connectés entre eux et le boîtier (à l'Exclusion du corps en aluminium de type) |
La résistance de l'isolation | 10 MΩ ou plus, avec 500 V CC megger entre tous les terminaux connectés entre eux et le boîtier (à l'Exclusion du corps en aluminium de type) |
Résistance aux vibrations | 10 à 150 Hz, 0,75 mm0.030 dansle double de l'amplitude ou de 49 m/sDeuxmax. l'accélération, en X, Y et Z les directions pendant deux heures chaque |
Résistance aux chocs | 100 m/sDeuxaccélération (10 G environ). en X, Y et Z les directions de trois fois chaque |
Les caractéristiques de température | À l'intérieur de ±0,2 % F. S./ ° c (+25 ℃ +77 ° f critères de +15 à +35 ° c +59 à +95 ° f plage de température ambiante) |
Caractéristiques de pression | À l'intérieur de ±5 % F. S. (-0.09 à +0,7 MPa, +25 ℃ +77 ° f, de l'atmosphère sur les critères à côté secondaire) |
Boîtier de mise à la terre | Flottant (Note):Comme une varistance (serrage de tension: env. 40 V) est connecté à l'aluminium, type de corps, ne pas appliquer de tension supérieure à la tension nominale du capteur. |
Matériel | Boîtier: ABS, Corps: Polyamide (Aluminium type de corps: Aluminium), Interrupteur: EPDM, Affichage: Acrylique, vis de Fixation de la partie (Résine type de corps): Laiton plaque d'immatriculation Actuel / le Port du filtre: acier Inoxydable (utilisés pour les gaz de la zone de contact), la puce de Capteur: Silicone, Joint d'étanchéité: caoutchouc fluoré |
Méthode de connexion | Connecteur |
Longueur de câble | Longueur totale jusqu'à 10 m 32.808 ft est possible avec 0,3 mm2 ou plus, le câble. |
Accessoires | CN-F15-C1 (Connecteur de câble 1 m 3.281 ft): 1 pc. |
Titre: | Taille: | Type: |
---|---|---|
Fiche technique 1: FM2158 - FM-215-8 | FM-215-8 | 1 Mbytes |
