> OMRON>Timer >Accessori >Y92A-48G Y92A2010B Y92A48GPROTECTCOVER OMRON Rigido tonneau cover di protezione morsetti P3G(A), P2CF
ANUNCIAR
Prodotto precedente Prodotto successivo
Y92A-48G Y92A2010B Y92A48GPROTECTCOVER OMRON Rigido tonneau cover di protezione morsetti P3G(A), P2CF Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Y92A-48G Y92A2010B Y92A48GPROTECTCOVER OMRON Rigido tonneau cover di protezione morsetti P3G(A), P2CF

Y92A-48G

Y92A2010B

Y92A48GPROTECTCOVER

OMRON

Rigido tonneau cover di protezione morsetti P3G(A), P2CF

Coperchio rigido per protezione terminali P3G(A), P2CF

Copriterminali per la protezione delle dita per zoccolo P3GA-11

Maggiori dettagli


relè > accessori per relè di commutazione

Timer > Accessori Timer

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $4.80
Prezzo unitario: $4.80
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Caratteristiche

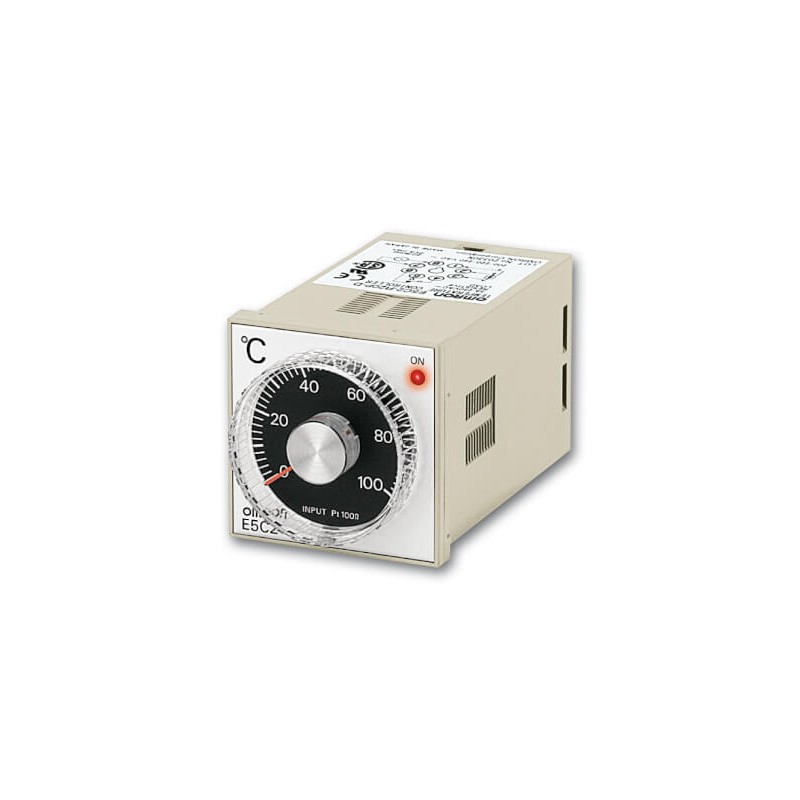

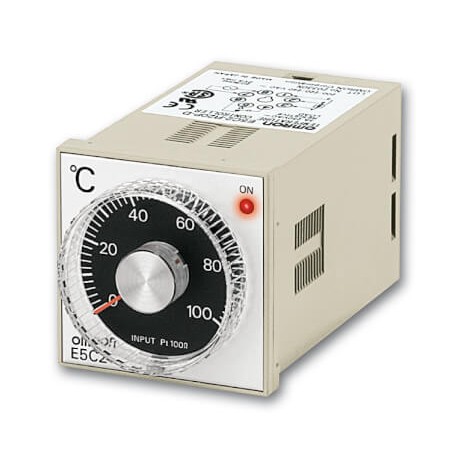

Termoregolatore semplice da usare con impostazione analogica della soglia di lavoro

Dotato di azione di regolazione PD o ON/OFF dispone di un selettore analogico per l'impostazione del set point di lavoro. Questo controllore compatto ed economico presenta un'accuratezza di impostazione del 2%. Zoccolo per il montaggio su guida DIN o a incasso.

  • Controllore compatto ed economico
  • Modalità di controllo: P o ON/OFF
  • Uscita di controllo: relè
  • Alimentazione: 100-120 / 200-240 Vc.a.
  • Termocoppia K: 0 ... 1200°C, L: 0 ... 400°C, Pt100: -50 ... 200°C

Applications

Controllo ON/OFF

L'acqua calda di una caldaia può essere facilmente controllata con un termoregolatore E5C2. La temperatura dell'acqua è impostabile con la manopola di facile uso posta nella parte anteriore dell'unità di controllo.

Ordering information

Standard models (Power supply: 100 to 240 VAC)

Input

Control method

On/OFF

Proportional (P)

Output/Indication method

Relay/No indication

Input/ standard scale (°C)

Thermocouple

K (CA) Chromel vs. Alumel

0 to 200 °C

E5C2-R20K AC100-240 0-200

E5C2-R40K AC100-240 0-200

0 to 300 °C

-

E5C2-R40K AC100-240 0-300

0 to 400 °C

E5C2-R20K AC100-240 0-400

E5C2-R40K AC100-240 0-400

0 to 600 °C

E5C2-R20K AC100-240 0-600

E5C2-R40K AC100-240 0-600

0 to 800 °C

E5C2-R20K AC100-240 0-800

E5C2-R40K AC100-240 0-800

0 to 1000 °C

E5C2-R20K AC100-240 0-1000

-

0 to 1200 °C

E5C2-R20K AC100-240 0-1200

-

J (IC) Iron versus Constantan

0 to 200 °C

E5C2-R20J AC100-240 0-200

-

0 to 300 °C

E5C2-R20J AC100-240 0-300

-

0 to 400 °C

E5C2-R20J AC100-240 0-400

-

Resistance thermometer

Platinum resistance thermometer

-50 to 50 °C

E5C2-R20P-D AC100-240 -50-50

-

0 to 50 °C

E5C2-R20P-D AC100-240 0-50

-

0 to 100 °C

E5C2-R20P-D AC100-240 0-100

-

0 to 200 °C

E5C2-R20P-D AC100-240 0-200

-

0 to 300 °C

E5C2-R20P-D AC100-240 0-300

-

0 to 400 °C

E5C2-R20P-D AC100-240 0-400

-

Thermistor

THE (replaceable element)

0 to 100 °C

E5C2-R20G AC100-240 0-100

-

100 to 200 °C

E5C2-R20G AC100-240 100-200

-

150 to 300 °C

E5C2-R20G AC100-240 150-300

-

Input ranges

Thermocouple1

Platinum resistance thermometer

Thermistor2

K (CA) chromel vs. alumel

J (IC) iron vs. constantan

Pt100

THE

°C

0 to 200 (5),
0 to 400 (10),
0 to 600 (20),
0 to 800 (20),
0 to 1,000 (25),
0 to 1,200 (25)

0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

-50 to 50 (2),
0 to 50 (1),
0 to 100 (2),
0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

0 to 100 (2) (6 kΩ at 0°C),
100 to 200 (2) (550 Ω ☐ 200°C)

150 to 300 (2) (4 kΩ ☐ 200°C)

Accessories

Functions

Order code

Front connecting socket with finger protection

P2CF-08-E

Back connecting socket (for flush mounting)

P3G-08

Finger protection cover (for P3G-08)

Y92A-48G

Protective front cover (IP66)

Y92A-48B

Specifications

Supply voltage

100 to 240 VAC, 50/60 Hz

Thermocouple input type

K, J (with sensor break detection)

RTD input type

Pt100, THE

Control mode

ON/OFF or P control

Setting method

analog setting

Output

Relay, SPDT, 3 A at 250 VAC

Life expectancy

Electrical: 100,000 operations min.

Setting accuracy

±2% FS max.

Hysteresis

Approx. 0.5% FS (fixed)

Proportional band

3% FS (fixed)

Reset range

5 ±1% FS min.

Control period

20 s

IP Rating front panel

IP40 (IP66 cover available)

IP rating terminals

IP00

Ambient temperature

-10 to 55°C

Size in mm (HxWxD)

48×48×96

1.Values in ( ) are the minimum unit.

2.Values in ( ) are the thermistor resistive value.


ETIM for 142439 Relè (EC002586)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) cappuccio di copertura
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_it.pdf 2 Mbytes Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_it.pdf
Y92A-48G Y92A48GPROTECTCOVER Y92A2010B h12e_e5c2_temperature_controller_datasheet_it.pdf 1 Mbytes Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_it.pdf
