Y92A-48G Y92A2010B Y92A48GPROTECTCOVER OMRON Dur couvre-tonneau de protection des terminaux P3G(A), P2CF Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Y92A-48G Y92A2010B Y92A48GPROTECTCOVER OMRON Dur couvre-tonneau de protection des terminaux P3G(A), P2CF

Y92A-48G

Y92A2010B

Y92A48GPROTECTCOVER

OMRON

Dur couvre-tonneau de protection des terminaux P3G(A), P2CF

Couvercle rigide pour protection des bornes P3G(A), P2CF

Capot plastique pour protection de doigts pour P3G-08 et P3GA-11

Plus de détails


Relais > Accessoires pour relais de commutation

Minuteries > Accessoires Minuteries

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $4.80
Prix unitaire: $4.80
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Fonctions

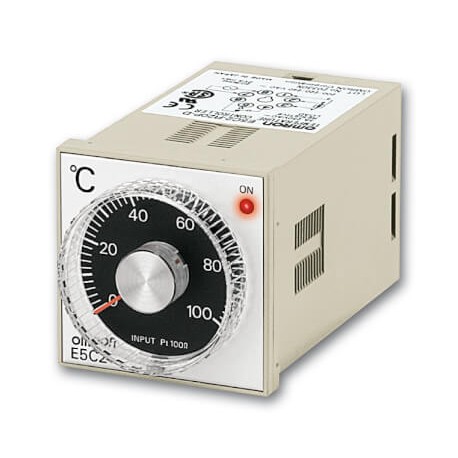

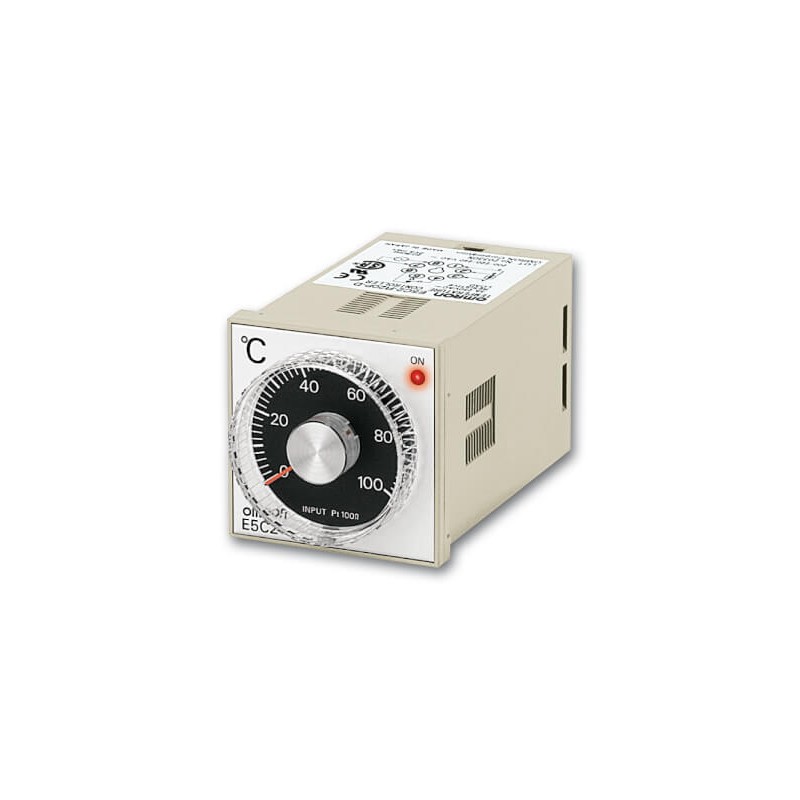

Régulateur de température basique avec configuration sur cadran analogique

Régulateur basique Tout ou Rien ou PD avec cadran de configuration analogique. Ce régulateur compact et économique possède une précision de réglage de 2 % de la pleine échelle. Il intègre un socle embrochable permettant un montage sur rail DIN ou un montage encastré.

  • Régulateur de température compact et économique
  • Mode de régulation : Tout ou Rien ou P
  • Sortie de contrôle : relais
  • Alimentation : 100-120 / 200-240 Vc.a.
  • Thermocouple K : 0 à 1 200 °C, L : 0 à 400 °C, Pt100 : -50 à 200 °C

Applications

Commande ON/OFF

L’alimentation en eau chaude par une chaudière peut être simplement contrôlée avec un E5C2. La température de l’eau est régulée grâce à la grande molette facile à manipuler située à l’avant du régulateur.

Ordering information

Standard models (Power supply: 100 to 240 VAC)

Input

Control method

On/OFF

Proportional (P)

Output/Indication method

Relay/No indication

Input/ standard scale (°C)

Thermocouple

K (CA) Chromel vs. Alumel

0 to 200 °C

E5C2-R20K AC100-240 0-200

E5C2-R40K AC100-240 0-200

0 to 300 °C

-

E5C2-R40K AC100-240 0-300

0 to 400 °C

E5C2-R20K AC100-240 0-400

E5C2-R40K AC100-240 0-400

0 to 600 °C

E5C2-R20K AC100-240 0-600

E5C2-R40K AC100-240 0-600

0 to 800 °C

E5C2-R20K AC100-240 0-800

E5C2-R40K AC100-240 0-800

0 to 1000 °C

E5C2-R20K AC100-240 0-1000

-

0 to 1200 °C

E5C2-R20K AC100-240 0-1200

-

J (IC) Iron versus Constantan

0 to 200 °C

E5C2-R20J AC100-240 0-200

-

0 to 300 °C

E5C2-R20J AC100-240 0-300

-

0 to 400 °C

E5C2-R20J AC100-240 0-400

-

Resistance thermometer

Platinum resistance thermometer

-50 to 50 °C

E5C2-R20P-D AC100-240 -50-50

-

0 to 50 °C

E5C2-R20P-D AC100-240 0-50

-

0 to 100 °C

E5C2-R20P-D AC100-240 0-100

-

0 to 200 °C

E5C2-R20P-D AC100-240 0-200

-

0 to 300 °C

E5C2-R20P-D AC100-240 0-300

-

0 to 400 °C

E5C2-R20P-D AC100-240 0-400

-

Thermistor

THE (replaceable element)

0 to 100 °C

E5C2-R20G AC100-240 0-100

-

100 to 200 °C

E5C2-R20G AC100-240 100-200

-

150 to 300 °C

E5C2-R20G AC100-240 150-300

-

Input ranges

Thermocouple1

Platinum resistance thermometer

Thermistor2

K (CA) chromel vs. alumel

J (IC) iron vs. constantan

Pt100

THE

°C

0 to 200 (5),
0 to 400 (10),
0 to 600 (20),
0 to 800 (20),
0 to 1,000 (25),
0 to 1,200 (25)

0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

-50 to 50 (2),
0 to 50 (1),
0 to 100 (2),
0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

0 to 100 (2) (6 kΩ at 0°C),
100 to 200 (2) (550 Ω ☐ 200°C)

150 to 300 (2) (4 kΩ ☐ 200°C)

Accessories

Functions

Order code

Front connecting socket with finger protection

P2CF-08-E

Back connecting socket (for flush mounting)

P3G-08

Finger protection cover (for P3G-08)

Y92A-48G

Protective front cover (IP66)

Y92A-48B

Specifications

Supply voltage

100 to 240 VAC, 50/60 Hz

Thermocouple input type

K, J (with sensor break detection)

RTD input type

Pt100, THE

Control mode

ON/OFF or P control

Setting method

analog setting

Output

Relay, SPDT, 3 A at 250 VAC

Life expectancy

Electrical: 100,000 operations min.

Setting accuracy

±2% FS max.

Hysteresis

Approx. 0.5% FS (fixed)

Proportional band

3% FS (fixed)

Reset range

5 ±1% FS min.

Control period

20 s

IP Rating front panel

IP40 (IP66 cover available)

IP rating terminals

IP00

Ambient temperature

-10 to 55°C

Size in mm (HxWxD)

48×48×96

1.Values in ( ) are the minimum unit.

2.Values in ( ) are the thermistor resistive value.


ETIM for 142439 Relais (EC002586)
Caractéristique Valeur
Type d'accessoire (EF000215) Couvercle
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_fr.pdf 2 Mbytes Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_fr.pdf
Y92A-48G Y92A48GPROTECTCOVER Y92A2010B h12e_e5c2_temperature_controller_datasheet_fr.pdf 790 Kbytes Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_fr.pdf
