Y92A-48G Y92A2010B Y92A48GPROTECTCOVER OMRON Hardcoat-schutz klemmen P3G(A), P2CF Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Y92A-48G Y92A2010B Y92A48GPROTECTCOVER OMRON Hardcoat-schutz klemmen P3G(A), P2CF

Y92A-48G

Y92A2010B

Y92A48GPROTECTCOVER

OMRON

Hardcoat-schutz klemmen P3G(A), P2CF

Starre Abdeckung für P3G(A), P2CF Klemmenschutz

Klemmenabdeckung für P3GA-11 gem. Fingerberührungsschutz

Mehr Infos


Relais > Zubehör/Ersatzteile für Schaltrelais

Zeitrelais > Zubehör Zeitrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

Gesamtpreis: $4.80
Stückpreis: $4.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Features

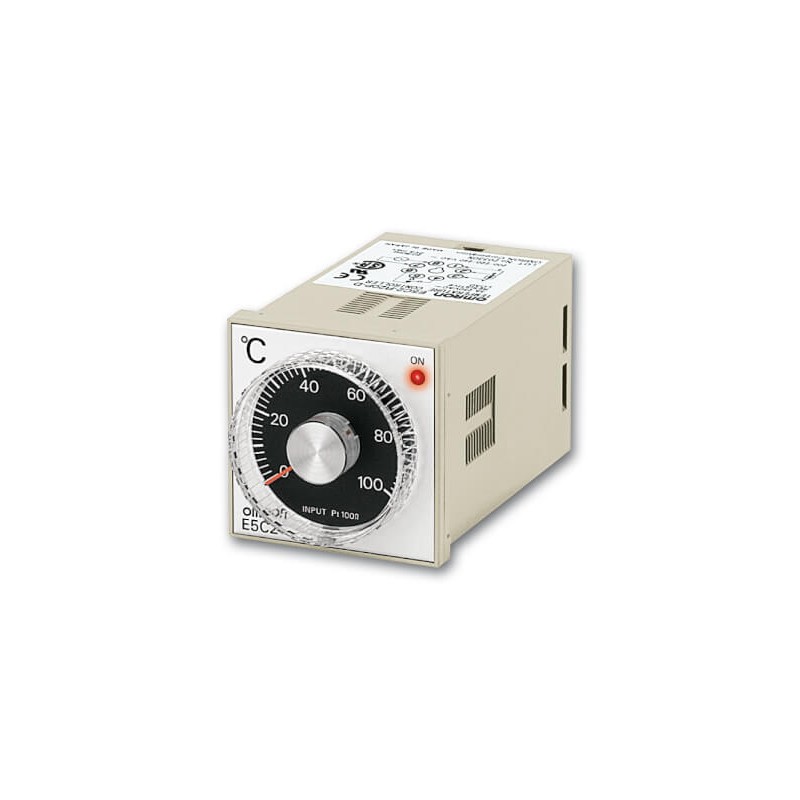

Anwendungsfreundlicher Basis-Temperaturregler mit analoger Sollwerteinstellung

Dieser Basis-Temperaturregler mit 2-Punkt- oder PD-Regelung verfügt über eine analoge Sollwerteinstellung mittels Drehknopf. Die Einstellgenauigkeit dieses kompakten, kostengünstigen Reglers beträgt 2 % des maximalen Skalenendwerts. Der Stecksockel ermöglicht eine Montage auf DIN-Schiene oder den Fronttafeleinbau.

  • Kompakter, kostengünstiger Temperaturregler
  • 2-Punkt- oder P-Regelung
  • Relaisausgang oder Spannung schaltend (12 V/20 mA)
  • Spannungsversorgung: 100 bis 120 V AC / 200 bis 240 V AC
  • Thermoelemente K: 0 °C bis 1200 °C, L: 0 °C bis 400 °C, Pt100: -50 °C bis 200 °C

Applications

Ein/Aus-Regelung

Die Warmwasserversorgung durch einen Boiler kann mit einem E5C2 auf einfache Weise geregelt werden. Die Wassertemperatur wird mit dem großen und leicht bedienbaren Einstellrad an der Vorderseite des Reglers eingestellt.

Ordering information

Standard models (Power supply: 100 to 240 VAC)

Input

Control method

On/OFF

Proportional (P)

Output/Indication method

Relay/No indication

Input/ standard scale (°C)

Thermocouple

K (CA) Chromel vs. Alumel

0 to 200 °C

E5C2-R20K AC100-240 0-200

E5C2-R40K AC100-240 0-200

0 to 300 °C

-

E5C2-R40K AC100-240 0-300

0 to 400 °C

E5C2-R20K AC100-240 0-400

E5C2-R40K AC100-240 0-400

0 to 600 °C

E5C2-R20K AC100-240 0-600

E5C2-R40K AC100-240 0-600

0 to 800 °C

E5C2-R20K AC100-240 0-800

E5C2-R40K AC100-240 0-800

0 to 1000 °C

E5C2-R20K AC100-240 0-1000

-

0 to 1200 °C

E5C2-R20K AC100-240 0-1200

-

J (IC) Iron versus Constantan

0 to 200 °C

E5C2-R20J AC100-240 0-200

-

0 to 300 °C

E5C2-R20J AC100-240 0-300

-

0 to 400 °C

E5C2-R20J AC100-240 0-400

-

Resistance thermometer

Platinum resistance thermometer

-50 to 50 °C

E5C2-R20P-D AC100-240 -50-50

-

0 to 50 °C

E5C2-R20P-D AC100-240 0-50

-

0 to 100 °C

E5C2-R20P-D AC100-240 0-100

-

0 to 200 °C

E5C2-R20P-D AC100-240 0-200

-

0 to 300 °C

E5C2-R20P-D AC100-240 0-300

-

0 to 400 °C

E5C2-R20P-D AC100-240 0-400

-

Thermistor

THE (replaceable element)

0 to 100 °C

E5C2-R20G AC100-240 0-100

-

100 to 200 °C

E5C2-R20G AC100-240 100-200

-

150 to 300 °C

E5C2-R20G AC100-240 150-300

-

Input ranges

Thermocouple1

Platinum resistance thermometer

Thermistor2

K (CA) chromel vs. alumel

J (IC) iron vs. constantan

Pt100

THE

°C

0 to 200 (5),
0 to 400 (10),
0 to 600 (20),
0 to 800 (20),
0 to 1,000 (25),
0 to 1,200 (25)

0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

-50 to 50 (2),
0 to 50 (1),
0 to 100 (2),
0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

0 to 100 (2) (6 kΩ at 0°C),
100 to 200 (2) (550 Ω ☐ 200°C)

150 to 300 (2) (4 kΩ ☐ 200°C)

Accessories

Functions

Order code

Front connecting socket with finger protection

P2CF-08-E

Back connecting socket (for flush mounting)

P3G-08

Finger protection cover (for P3G-08)

Y92A-48G

Protective front cover (IP66)

Y92A-48B

Specifications

Supply voltage

100 to 240 VAC, 50/60 Hz

Thermocouple input type

K, J (with sensor break detection)

RTD input type

Pt100, THE

Control mode

ON/OFF or P control

Setting method

analog setting

Output

Relay, SPDT, 3 A at 250 VAC

Life expectancy

Electrical: 100,000 operations min.

Setting accuracy

±2% FS max.

Hysteresis

Approx. 0.5% FS (fixed)

Proportional band

3% FS (fixed)

Reset range

5 ±1% FS min.

Control period

20 s

IP Rating front panel

IP40 (IP66 cover available)

IP rating terminals

IP00

Ambient temperature

-10 to 55°C

Size in mm (HxWxD)

48×48×96

1.Values in ( ) are the minimum unit.

2.Values in ( ) are the thermistor resistive value.


ETIM for 142439 Relais (EC002586)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Abdeckkappe
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF KATALOG OMRON DE.pdf 68 Mbytes
Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_de.pdf 2 Mbytes Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_de.pdf
Y92A-48G Y92A48GPROTECTCOVER Y92A2010B h12e_e5c2_temperature_controller_datasheet_de.pdf 1 Mbytes Y92A-48G Y92A48GPROTECTCOVER Y92A2010B regulation_solutions_brochure_de.pdf
