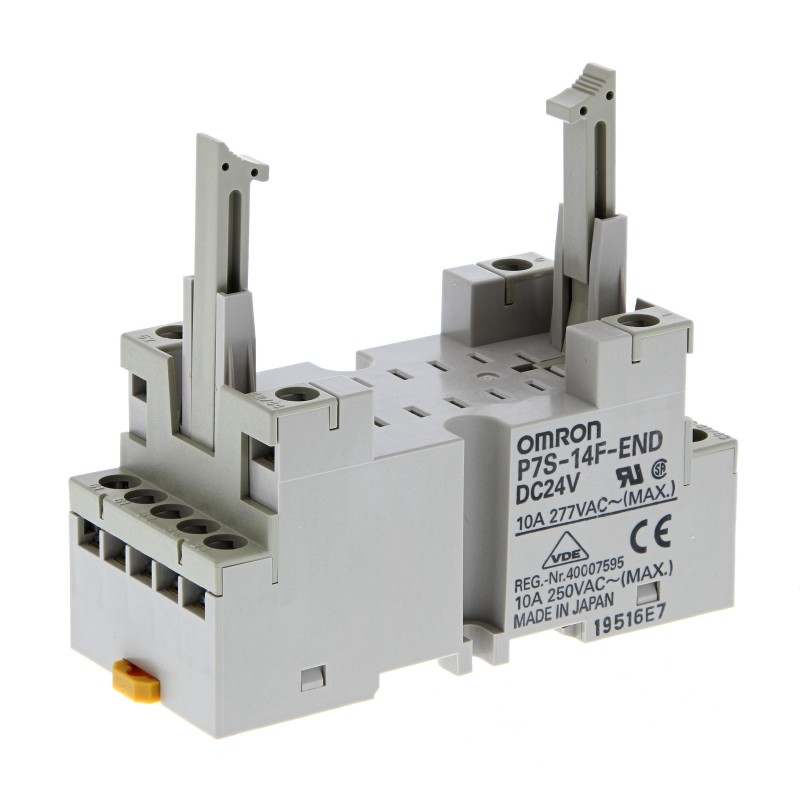

P7S-14F-END 24VDC P7SE0001G P7S14FENDDC24 OMRON Base G7S-E 6 poli a Vite barra DIN Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P7S-14F-END 24VDC P7SE0001G P7S14FENDDC24 OMRON Base G7S-E 6 poli a Vite barra DIN

P7S-14F-END 24VDC

P7SE0001G

P7S14FENDDC24

OMRON

5

Base G7S-E 6 poli a Vite barra DIN

Base G7S-E 6 Polo Vite DIN Rail

Zoccolo per relè G7S, montaggio DIN oa vite

Maggiori dettagli


relè > zoccolo per relè

Sicurezza > G7S

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $202.59
Prezzo unitario: $40.52
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Contatti a guida forzata
  • Conforme a EN 50205
  • Contatti NA: 10 A a 250 Vc.a. e 10 A a 30 Vc.c. Contatti NC: 6 A a 250 Vc.a. e 6 A a 30 Vc.c. (per carichi resistivi)
  • Materiale isolante rinforzato tra ingressi e uscite e tra i poli

Caratteristiche ed info per ordinare

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

6 poles

4PST-NO, DPST-NC

24 VDC

G7S-4A2B-E

3PST-NO, 3PST-NC

G7S-3A3B-E

Sockets

Type

LED indicator

Rated voltage

Order code

Track-mounting

Track mounting and screw mounting
possible

Yes

24 VDC

P7S-14F-END

Back-mounting

PCB terminals

No

-

P7S-14P-E

Specifications

Ratings

Coil

Rated voltage

Rated current (mA)1

Coil resistance (Ω)1

Max. voltage (V)2

Power consumption (W)

24 VDC

30

800

110%

Approx. 0.8

Contacts

Item

Resistive load

Rated load

NO contact

10 A at 250 VAC, 10 A at 30 VDC

NC contact

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

NO contact

10 A

NC contact

6 A

Item

Resistive load

Maximum switching voltage

250 VAC, 30 VDC

Maximum switching current

NO contact

10 A

NC contact

6 A

G7S-_-E Characteristics of Sockets

Model

P7S-14F-END

P7S-14P-E

Continuous current

10 A

Dielectric strength

2000 VAC for 1 min. between terminals

Insulation resistance

1000 MΩ min.3

Ambient operating humidity

25 to 85%

5 to 85%

Characteristics

Contact resistance4

100 mΩ max.

Operating time5

50 ms max.

Release time2

50 ms max.

Maximum operating frequency

Mechanical

18,000 operations/h

Rated load

1,800 operations/h

Insulation resistance

100 MΩ min.

Durability6

Mechanical

10,000,000 operations min. (at approx. 18,000 operations/h)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/h)

Inductive load switching capability7(IEC60947-5-1)

NO Contact

AC15 AC240V 5A, DC13 DC24V 2A

NC Contact

AC15 AC240V 3A, DC13 DC24V 2A

Ambient operating temperature

-25 to 70°C (with no icing or condensation)

Ambient operating humidity

5% to 85%

Note: The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%.

2.The maximum voltage is based on an ambient operating temperature of 23°C maximum.

3.Measurement conditions: Measurement of the same points as for the dielectric strength at 500 VDC.

4.Measurement conditions: 5 VDC, 10 mA, voltage drop method.

5.Measurement conditions: Rated voltage operation, ambient operating temperature: 23°C, contact bounce time is not included.

6.The durability is for an ambient temperature of 15 to 35°C and an ambient humidity of 25% to 75%.

7.AC15: cosφ= 0.3, DC13: L/R = 96-ms


ETIM for 113493 Relè (EC001456)
Caratteristica Valore
modo di montaggio (EF000003) guida DIN 35 mm
tipo di collegamento elettrico (EF003961) raccordo a vite
integrazione funzionale possibile (EF003444) No
con morsetti amovibili (EF003340) No
numero di pin (EF005580) 14
larghezza (EF000008) 90.5 mm
altezza (EF000040) 80 mm
profondità (EF000049) 40 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
P7S-14F-END 24VDC P7S14FENDDC24 P7SE0001G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf 464 Kbytes P7S-14F-END 24VDC P7S14FENDDC24 P7SE0001G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf
