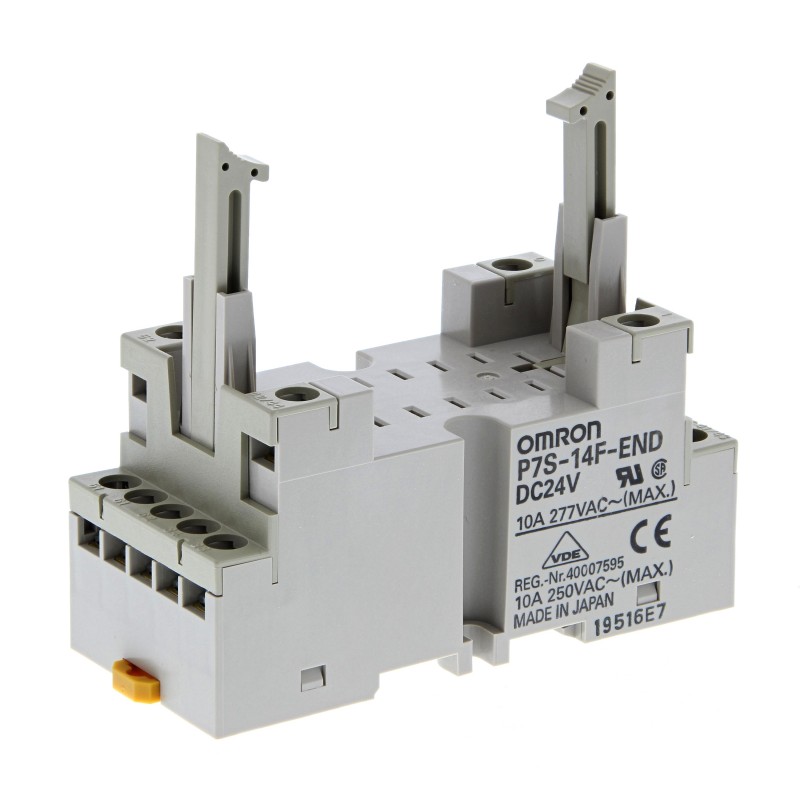

P7S-14F-END 24VDC P7SE0001G P7S14FENDDC24 OMRON La Base de G7S-E 6 pôles à Vis Rail DIN Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P7S-14F-END 24VDC P7SE0001G P7S14FENDDC24 OMRON La Base de G7S-E 6 pôles à Vis Rail DIN

P7S-14F-END 24VDC

P7SE0001G

P7S14FENDDC24

OMRON

5

La Base de G7S-E 6 pôles à Vis Rail DIN

Base G7S-E 6 Pole Screw DIN Rail

Accessoire pour relais de sécurité, Gamme G7S_E, socle rail DIN/vis à LED, 6 contacts

Plus de détails


Relais > Socle pour relais

Sécurité > G7S

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $203.12
Prix unitaire: $40.62
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Contacts liés
  • Conforme à EN 50205
  • Contacts NO : 10 A à 250 Vc.a. et 10 A à 30 Vc.c. Contacts NF : 6 A à 250 Vc.a. et 6 A à 30 Vc.c. (pour les charges résistives)
  • Isolation renforcée entre les entrées et les sorties et les pôles
  • Relais à 4 ou 6 pôles disponibles

Caractéristiques et références

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

6 poles

4PST-NO, DPST-NC

24 VDC

G7S-4A2B-E

3PST-NO, 3PST-NC

G7S-3A3B-E

Sockets

Type

LED indicator

Rated voltage

Order code

Track-mounting

Track mounting and screw mounting
possible

Yes

24 VDC

P7S-14F-END

Back-mounting

PCB terminals

No

-

P7S-14P-E

Specifications

Ratings

Coil

Rated voltage

Rated current (mA)1

Coil resistance (Ω)1

Max. voltage (V)2

Power consumption (W)

24 VDC

30

800

110%

Approx. 0.8

Contacts

Item

Resistive load

Rated load

NO contact

10 A at 250 VAC, 10 A at 30 VDC

NC contact

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

NO contact

10 A

NC contact

6 A

Item

Resistive load

Maximum switching voltage

250 VAC, 30 VDC

Maximum switching current

NO contact

10 A

NC contact

6 A

G7S-_-E Characteristics of Sockets

Model

P7S-14F-END

P7S-14P-E

Continuous current

10 A

Dielectric strength

2000 VAC for 1 min. between terminals

Insulation resistance

1000 MΩ min.3

Ambient operating humidity

25 to 85%

5 to 85%

Characteristics

Contact resistance4

100 mΩ max.

Operating time5

50 ms max.

Release time2

50 ms max.

Maximum operating frequency

Mechanical

18,000 operations/h

Rated load

1,800 operations/h

Insulation resistance

100 MΩ min.

Durability6

Mechanical

10,000,000 operations min. (at approx. 18,000 operations/h)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/h)

Inductive load switching capability7(IEC60947-5-1)

NO Contact

AC15 AC240V 5A, DC13 DC24V 2A

NC Contact

AC15 AC240V 3A, DC13 DC24V 2A

Ambient operating temperature

-25 to 70°C (with no icing or condensation)

Ambient operating humidity

5% to 85%

Note: The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%.

2.The maximum voltage is based on an ambient operating temperature of 23°C maximum.

3.Measurement conditions: Measurement of the same points as for the dielectric strength at 500 VDC.

4.Measurement conditions: 5 VDC, 10 mA, voltage drop method.

5.Measurement conditions: Rated voltage operation, ambient operating temperature: 23°C, contact bounce time is not included.

6.The durability is for an ambient temperature of 15 to 35°C and an ambient humidity of 25% to 75%.

7.AC15: cosφ= 0.3, DC13: L/R = 96-ms


ETIM for 113493 Relais (EC001456)
Caractéristique Valeur
Type de montage (EF000003) Profilé chapeau 35 mm
Finition du raccordement électrique (EF003961) Borne à vis
Extension fonctionnelle possible (EF003444) Non
Avec pinces amovibles (EF003340) Non
Nombre de broches (EF005580) 14
Largeur (EF000008) 90.5 mm
Hauteur (EF000040) 80 mm
Profondeur (EF000049) 40 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
P7S-14F-END 24VDC P7S14FENDDC24 P7SE0001G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf 464 Kbytes P7S-14F-END 24VDC P7S14FENDDC24 P7SE0001G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf
