OMRONSicurezza G7SG7S-4A2B-E DC24 G7SE0002E G7S4A2BEDC24 OMRON Relè di Sicurezza 4PST-NA DPST-NC 6 poli 10A 24vdc

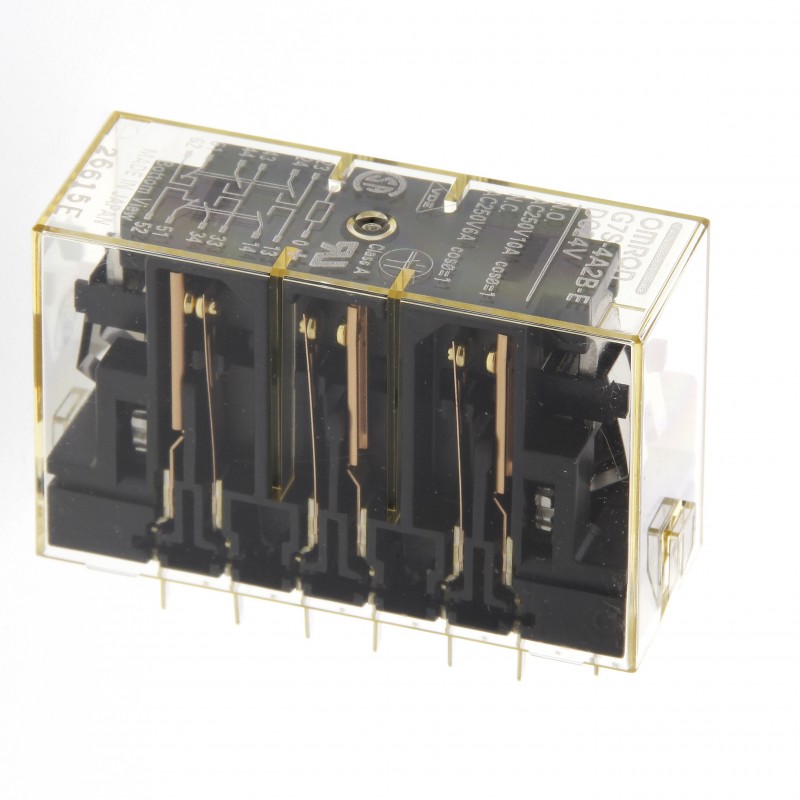

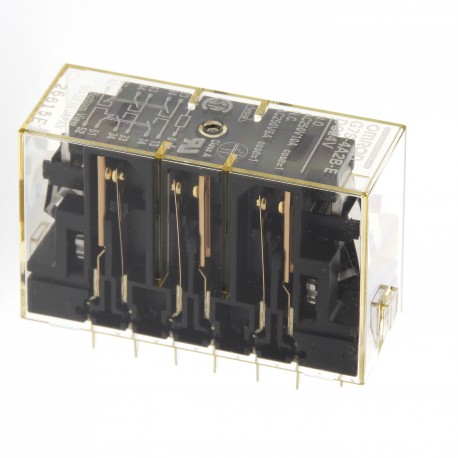

OMRON G7S-4A2B-E DC24 G7SE0002E G7S4A2BEDC24 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

G7S-4A2B-E DC24 G7SE0002E G7S4A2BEDC24 OMRON Relè di Sicurezza 4PST-NA DPST-NC 6 poli 10A 24vdc

Riferimento: G7S-4A2B-E DC24

Codice: G7SE0002E

Numero di catalogo: G7S4A2BEDC24

Produttore: OMRON

Descrizione:

Relè di Sicurezza 4PST-NA DPST-NC 6 poli 10A 24vdc
Staffetta di sicurezza 4PST-NA DPST-NC 6 poli 10A 24Vcc
Relè di sicurezza, 4 contatti NA, 2 contatti NC, 10 A/250 Vc.a., terminali ad innesto

Categorie:

  • relè > relè di commutazione
  • OMRON > Sicurezza > G7S

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 799,88 €

Prezzo unitario: 39,994 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

  • Contatti a guida forzata
  • Conforme a EN 50205
  • Contatti NA: 10 A a 250 Vc.a. e 10 A a 30 Vc.c. Contatti NC: 6 A a 250 Vc.a. e 6 A a 30 Vc.c. (per carichi resistivi)
  • Materiale isolante rinforzato tra ingressi e uscite e tra i poli

Caratteristiche ed info per ordinare

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

6 poles

4PST-NO, DPST-NC

24 VDC

G7S-4A2B-E

3PST-NO, 3PST-NC

G7S-3A3B-E

Sockets

Type

LED indicator

Rated voltage

Order code

Track-mounting

Track mounting and screw mounting
possible

Yes

24 VDC

P7S-14F-END

Back-mounting

PCB terminals

No

-

P7S-14P-E

Specifications

Ratings

Coil

Rated voltage

Rated current (mA)1

Coil resistance (Ω)1

Max. voltage (V)2

Power consumption (W)

24 VDC

30

800

110%

Approx. 0.8

Contacts

Item

Resistive load

Rated load

NO contact

10 A at 250 VAC, 10 A at 30 VDC

NC contact

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

NO contact

10 A

NC contact

6 A

Item

Resistive load

Maximum switching voltage

250 VAC, 30 VDC

Maximum switching current

NO contact

10 A

NC contact

6 A

G7S-_-E Characteristics of Sockets

Model

P7S-14F-END

P7S-14P-E

Continuous current

10 A

Dielectric strength

2000 VAC for 1 min. between terminals

Insulation resistance

1000 MΩ min.3

Ambient operating humidity

25 to 85%

5 to 85%

Characteristics

Contact resistance4

100 mΩ max.

Operating time5

50 ms max.

Release time2

50 ms max.

Maximum operating frequency

Mechanical

18,000 operations/h

Rated load

1,800 operations/h

Insulation resistance

100 MΩ min.

Durability6

Mechanical

10,000,000 operations min. (at approx. 18,000 operations/h)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/h)

Inductive load switching capability7(IEC60947-5-1)

NO Contact

AC15 AC240V 5A, DC13 DC24V 2A

NC Contact

AC15 AC240V 3A, DC13 DC24V 2A

Ambient operating temperature

-25 to 70°C (with no icing or condensation)

Ambient operating humidity

5% to 85%

Note: The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%.

2.The maximum voltage is based on an ambient operating temperature of 23°C maximum.

3.Measurement conditions: Measurement of the same points as for the dielectric strength at 500 VDC.

4.Measurement conditions: 5 VDC, 10 mA, voltage drop method.

5.Measurement conditions: Rated voltage operation, ambient operating temperature: 23°C, contact bounce time is not included.

6.The durability is for an ambient temperature of 15 to 35°C and an ambient humidity of 25% to 75%.

7.AC15: cosφ= 0.3, DC13: L/R = 96-ms

ETIM for 121504 Relè (EC001437)

Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaSì
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica4
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica2
Nome caratteristicaaltezza (EF000040)
Valore caratteristica37 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica62 mm
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica10 A
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica19.2 V

DATASHEET - PDF

Titolo
Dimensione
Tipo
G7S-4A2B-E DC24 G7S4A2BEDC24 G7SE0002E g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf
464 Kbytes
PDF CATALOGO OMRON AUTOMAZIONE IT
30 Mbytes
PDF CATALOGO OMRON IT
69 Mbytes
