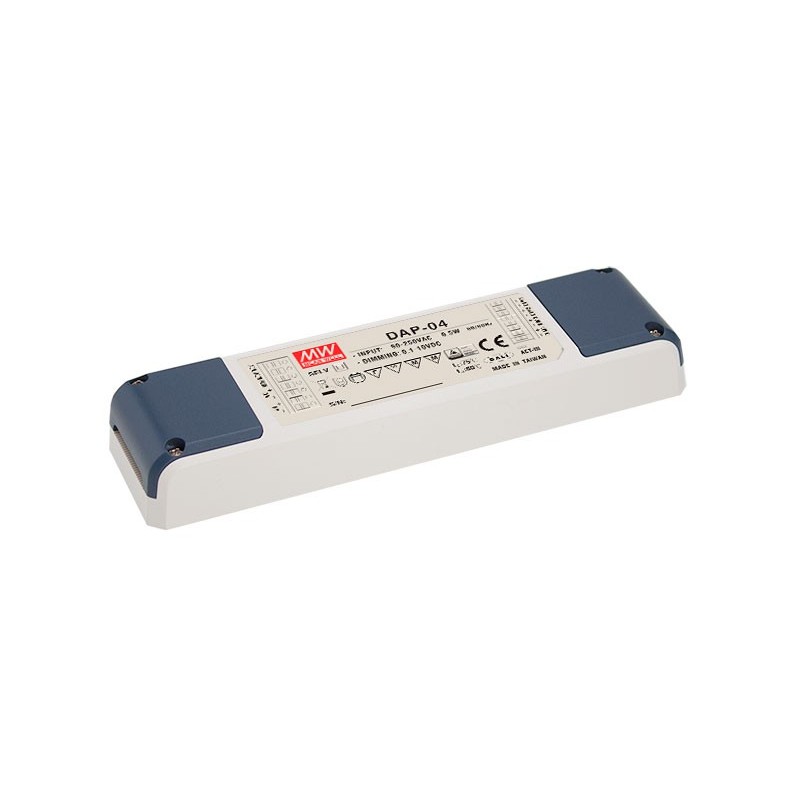

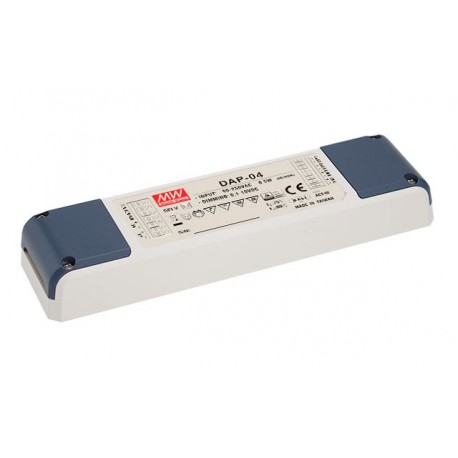

DAP-04-S01
MEANWELL
1
Disponibile Invio oggi
DALI segnale PWM Convertitore di segnale, Touch DIM o DALI ingresso con 4 o 1 indirizzo DALI funzione selezionabile
Driver LED > DAP
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de MEANWELL
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Nome | DAP-04-S01 |
---|---|
Descrizione Lunga | Convertitore DALI protocollo di segnale e premere il pulsante 1-10V. Per il regolamento del driver del MEDIA. Formato in una scatola di plastica. Gamma di ingresso universale90-305Vca. 47-63Hz. I segnali di ingresso:DALIopulsante. Segnale in uscita:10V PWM(configurabile come 1 o 4 uscite PWM) Configurabile tramite jumper in 1 o 4 indirizzi DALI. Curva di attenuazione lineare o logaritmica (IEC62386-207). Campo di regolazione: da 1 a 100%. Classe II non messo a terra. Relè di controllo ON/OFF per il taglio di alimentazione ca. Consumo senza carico <0,5 W. Temperatura di lavoro: da-30ºCfino+60 ° Cdella temperatura ambiente. Dimensioni (Lunghezza x Larghezza x Altezza) [mm]:165 x 46 x 23. 3 anni di garanzia Produttore: MEAN WELL. Il DAP-04-S01 è un gateway DALI protocollo di segnale di 10V PWM (modulazione di larghezza di impulso). Con questo dispositivo si può regolare con il driver di protocollo DALI dimmerabile con segnale PWM, la serie PWM GAL-B, ELG-B, ELGT-B, NPF-D, LPF-D, HBG-B... in questo modo anche senza conducente regolabile direttamente dal protocollo DALI possono essere integrati nel bus con il DAP-04-S01. Questa apparecchiatura consente anche di un ingresso pulsante che ci consente anche di regolare il driver di MEAN WELL dimmerabile con segnale 10V PWM utilizzando un semplice pulsante. Questo è molte volte più semplice ed estetico per l'utilizzo di un regolatore 1-10V. La maggior parte dei produttori di meccanismi meccanismi di di il pulsante (normalmente aperto) in tutte le gamme e colori, mentre i regolatori 1-10V in genere hanno un numero più limitato di alimentazione. Così siamo in grado di mantenere l'estetica dell'installazione. Il DAP-04-S01 supporta input da più pulsanti utilizzando un cavo in meno rispetto i sistemi tradizionali, in modo che, in modo semplice, possiamo regolare il driver con qualsiasi numero di pulsanti. Il DAP-04-S01 può essere configurato mediante un ponticello di un team di un indirizzo DALI o 4 indirizzo. Nel caso di essere configurato come un indirizzo DALI solo avremo un uscita PWM sul canale 1 e, nel caso di costituzione come un 4 vie sono 4 uscite PWM indipendenti 4 canali di uscita. In questo modo, se non è necessario, siamo in grado di salvare il numero di indirizzi DALI utilizzato. Inoltre ogni uscita del DAP-04-S01 possibile collegare fino a 20 piloti di MEDIA BEN dimmerabile. Con quello che con un DAP-04-S01 può controllare fino a 80 driver (20 per ogni canale di uscita) utilizzando il protocollo DALI o utilizzando il pulsante. Incorpora anche un relè, 8 ampere che possiamo utilizzare per spegnere letteralmente piloti connessi. Quindi i driver che sono 1-10V e che da regolamento non possiamo spegnere fisicamente, siamo in grado di utilizzare il relè AC per spegnere. Questo relè è associato solo con il primo indirizzo DALI. Anche se il relè è preparata a gestire i picchi non è raccomandato per collegare più di 3-4 driver dal momento che il picco di corrente di avviamento del driver può essere un problema per il relè. Questo può essere risolto con l'aggiunta di un limitatore di corrente ESB all'uscita dello stesso o utilizzando un altro relè di alimentazione esterna. Il DAP-04-S01 è la soluzione ideale per integrare i driver regolabile sistemi DALI o li regolano comodamente con un pulsante. |
Paese di Origine | Cina |
Stock | Sì |
Produttore | MEAN WELL |
Tipo di prodotto | Convertitori di protocollo |
Formato | Box |
Subformato | IP20 |
Applicazioni | Building automation, Illuminazione |
Serie | DAP-04-S01 |
Stato | Modello Consigliato |
Garanzia (Anni) | 3,00 |
Altezza (mm) | 23.00 |
Larghezza (mm) | 46.00 |
Lungo/Sfondo | 165.00 |
Connettore di ingresso | Connettore Rapido |
Segnale di uscita | 10V PWM |
Connettore di uscita | Connettore Rapido |
Di Isolamento (V) | 3.750,00 |
Approvazioni | CE, MM |
