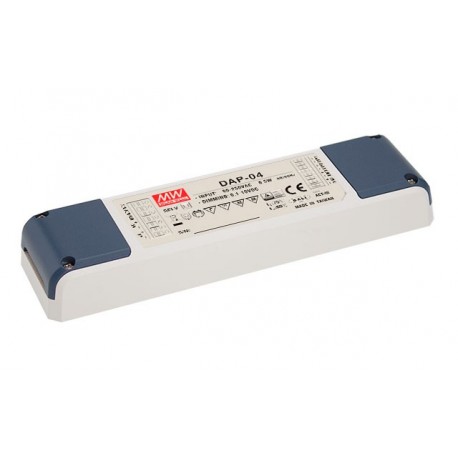

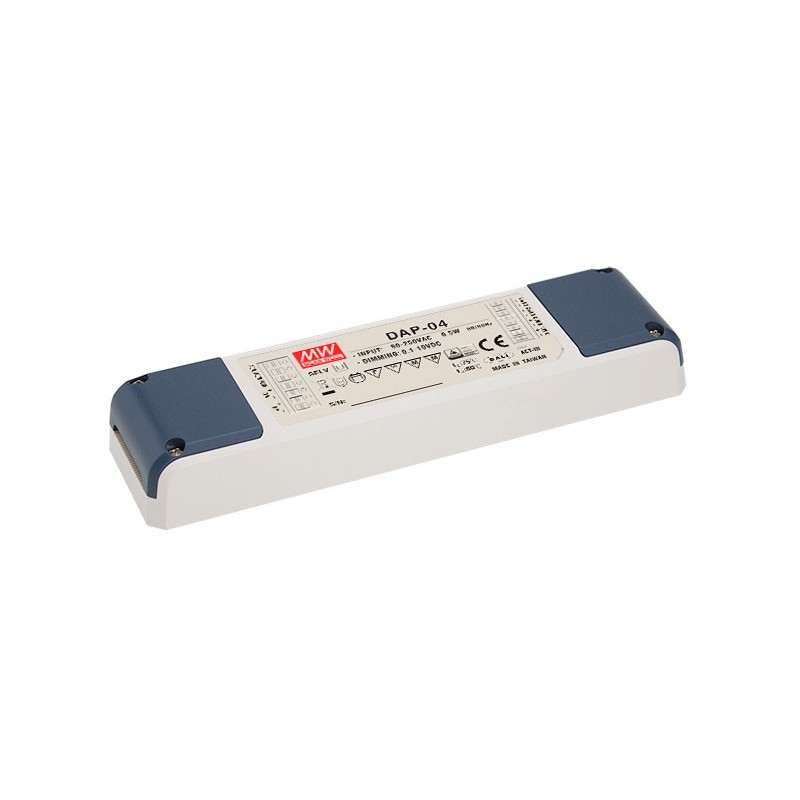

DAP-04-S01 MEANWELL Passarela de DALI e pistão a sinal 1-10V. Configurável 1 ou 4 direções DALI. Relé de CA

Conversor de protocolo DALI e sinal de tecla 1-10V.

Para a regulação dos drivers de MEAN WELL.

Formatação em caixa de plástico.

Faixa de entrada universal90-305Vca. 47-63Hz.

Sinais de entrada:DALIoubotão de pressão.

Sinal de saída:10V PWM(configurável como 1 ou 4 saídas PWM)

Configurável através de jumper em 1 ou 4 direções DALI.

Curva de regulação linear ou logarítmica (IEC62386-207).

Intervalo de regulação: 1-100%.

Classe II sem tomada de terra.

Relé de controle ON/OFF para corte de alimentação de corrente alternada.

Consumo sem carga <0,5 W.

Temperatura de trabalho: de-30ºCaté+60ºCde temperatura ambiente.

Dimensões (Comprimento x Largura x Altura) [mm]:165 x 46 x 23.

3 anos garantia

Fabricante: MEAN WELL.

O DAP-04-S01 é um gateway de protocolo DALI a um sinal de 10V em PWM (modulação de largura de pulso). Com este dispositivo, podemos regular usando o protocolo DALI os drivers compatíveis com o sinal PWM de MEAN WELL as séries PWM, HLG-B, a ELG-B, ELGT-B, NPF-D, LPF-D, 호텔-B... desta forma, mesmo sem ter um driver regulável diretamente pelo protocolo DALI podemos integrá-los no ônibus com o DAP-04-S01.

Este equipamento também permite uma entrada de tecla que permite-nos igualmente regular os drivers de MEAN WELL reguláveis por sinal 10V PWM através de um simples botão. Isso é muitas vezes mais simples e estético que usar um controlador 1-10V. A maioria de fabricantes de mecanismos têm mecanismos de botão de pressão (normalmente abertos) em todas as suas escalas e cores, enquanto que os reguladores 1-10V costumam ter uma oferta mais limitada. Assim podemos manter a estética da instalação. O DAP-04-S01 oferece suporte a entrada de múltiplos botões usando, além disso, um cabo menos do que em sistemas convencionais por isso, de maneira simples, podemos regular os drivers com qualquer número de botões.

O DAP-04-S01 pode ser configurado através de um jumper como um computador de um endereço DALI ou de 4 direções. No caso de estar configurado como um endereço DALI só teremos uma saída PWM no canal 1 e no caso de configurá-lo como 4 endereços teremos 4 saídas PWM independentes em seus 4 canais de saída. Desta forma, se não é necessário, podemos economizar o número de endereços DALI utilizadas.

Além de cada saída do DAP-04-S01 podemos conectar até 20 drivers de MEAN WELL reguláveis. Com o que, com um DAP-04-S01 podemos chegar a controlar até 80 drivers (20 por cada canal de saída) utilizando o protocolo DALI, ou usando o botão.

Também inclui um relé de 8 ampères, que podemos usar para desligar literalmente os drivers ligados. Assim, os controladores que sejam 1-10V e que, mediante a regulação não podemos desligá-los fisicamente, podemos usar o relé de CA para desligá-los. Este relé está associado somente à primeira endereço DALI. Embora o relé está preparado para suportar picos não é recomendável conectar mais de 3-4 drivers já que o pico de corrente de arranque dos drivers pode ser um problema para o relé. Isso pode ser corrigido adicionando um limitador de corrente ESB para a saída do mesmo ou usando outro relé de potência externo.

O DAP-04-S01 é a solução perfeita para integrar drivers reguláveis em sistemas DALI, ou para regulá-los confortavelmente através de um botão.
