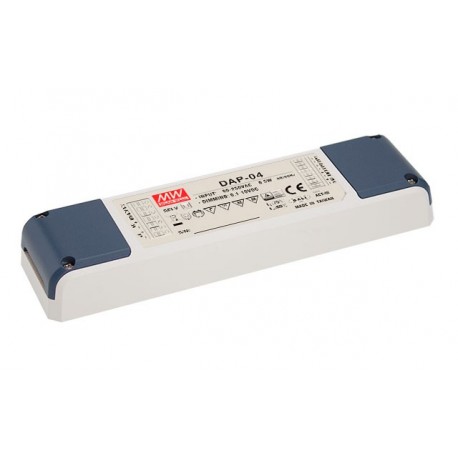

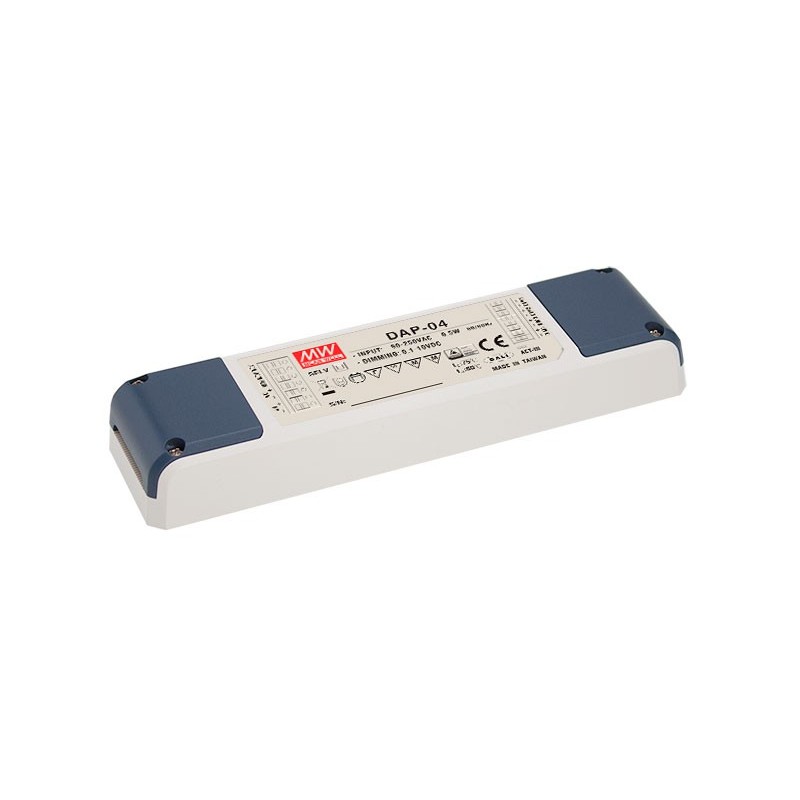

DAP-04-S01 MEANWELL DALI-Signal PWM Signal Konverter, Push-DIM oder DALI-eingang mit 4 oder 1 DALI wählbare ..

Konverter DALI-protokoll und zeichen taste 1-10V.

Für die regulierung der treiber von MEAN WELL.

Format in kunststoff-box.

Eingangsbereich universal90-305Vca. 47-63Hz.

Eingangssignale:DALIodertaster.

Ausgangssignal:10V PWM(konfigurierbar als 1-oder 4 PWM-ausgänge)

Konfigurierbar per jumper auf 1 oder 4 DALI-adressen.

Regelkurve linear oder logarithmisch (IEC62386-207).

Einstellbereich: 1-100%.

Klasse II, ohne erdung.

Relais - ein/aus-steuerung für das schneiden der stromversorgung.

Verbrauch ohne last <0,5 w

Betriebstemperatur: von-30 ° Cbis+60 ° Craumtemperatur.

Abmessungen (Länge x Breite x Höhe) [mm]:165 x 46 x 23.

3 jahre garantie

Hersteller: MEAN WELL.

Der DAP-04-S01 ist ein gateway - protokoll DALI-signal von 10V auf PWM (pulsweitenmodulation). Mit diesem gerät können wir regelmäßig über das DALI-protokoll-treiber regulierbar, mit PWM-signal von MEAN-WELL-serie der PWM -, HLG-B, ELG-B, ELGT-B, NPF-D, LPF-D, HBG-B... auf diese weise auch ohne einen treiber dimmbar direkt per DALI-protokoll können wir die integration in das bus-mit dem DAP-04-S01.

Dieses gerät ermöglicht auch die eingabe - taste, die ermöglicht es uns, auch regelmäßig die treiber von MEAN WELL dimmbare signal 10V PWM durch einen einfachen schalter. Dies ist oft einfacher und ästhetischer ist die verwendung von regler 1-10V. Die meisten hersteller von mechanismen haben mechanismen für taster (schließer) in allen größen und farben, während sie die regler 1-10V haben in der regel die auswahl begrenzt. So können wir die ästhetik der installation. Der DAP-04-S01-unterstützt mehrere taster mit zusätzlich ein kabel weniger, als in den konventionellen anlagen so einfach können regelmäßige treiber mit einer beliebigen anzahl von drucktasten.

Der DAP-04-S01-einstellung kann über einen jumper als team eine DALI adresse oder 4-wege. Wenn konfiguriert, wie eine DALI adresse dann können wir nur einen PWM-ausgang auf kanal 1, und bei konfiguration als 4 adressen, die wir 4 unabhängige PWM-ausgänge, 4-kanal-ausgang. Auf diese weise, wenn nicht müssen wir sparen, die anzahl der DALI-adressen verwendet werden.

Zusätzlich zu jeder ausgabe des DAP-04-S01 können wir anschluss von bis zu 20 treiber von MEAN WELL dimmbar. Mit dem, was mit einem DAP-04-S01-wir kommen zur steuerung von bis zu 80 drivers (20 pro kanal - ausgang) mit dem DALI-protokoll oder über die taster.

Es verfügt auch über eine relais - 8 ampere man ein-und ausschalten buchstäblich die treiber angeschlossen sind. Also die treiber sind 1-10V und die durch die regulierung können wir nicht auszuschalten und körperlich, können wir das relais für AC, um sie auszuschalten. Dieses relais zugeordnet ist, nur die erste DALI adresse. Obwohl das relais ist bereit, zu ertragen, spikes werden nicht empfohlen, verbinden mehr als 3-4 treiber, da der spitzenstrom-boot-treiber kann ein problem für das relais. Sie können dies beheben, indem eine strombegrenzung ESB ausgang derselben oder mit einer anderen relais - leistung externe.

Der DAP-04-S01 ist die perfekte lösung für die integration treiber dimmbar über DALI-anlagen oder für die aufnahme bequem mit einem taster.
