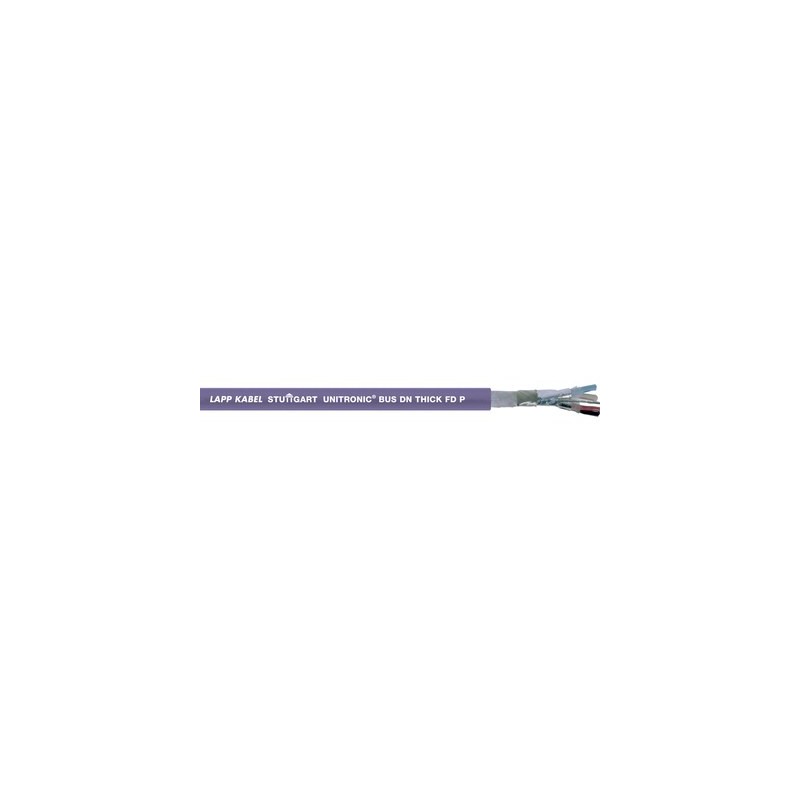

2170344 UNITRONIC BUS DN THICK FD P LAPP Cavo CAN ad altà flessibile per applicazioni DeviceNet

Applicazione

• Per applicazioni ad elevata flessibilità
• DeviceNetTM collega tra loro apparecchiature industriali (es. interruttori di fine corsa e fotoelettrici, isole di valvole, azionamenti a frequenza variabile, PLC ecc.)

Caratteristiche del prodotto

• Protocollo basato sulla collaudata tecnologia CAN (Controller Area Network)
• Le lunghezze del cavo variano con i valori di bitrate e dello spessore del cavo
• Ulteriori dettagli: consultare Data Sheet
• Variante P (PUR) privo di alogeni Variante Y (PVC)Autoestinguente (UL FT4)
• Resistente ai raggi UV

Riferimenti normativi/approvazioni

• PUR: certificato UL/CSA (CMX)
• PVC: UL/CSA CMG 75°C FT4 res. al sole res. agli oli, 2170346 anche PLTC

Costruzione

• Isolamento dei conduttori: polietilene (PE)
• Guaina esterna in poliuretano (PUR) o polivinilcloruro (PVC)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Codice di identificazione dei conduttori

• Coppia dati: azzurro + bianco
• Alimentazione: rosso + nero

Mutua capacità

• (800 Hz): max. 39,8 nF/km

Tensione di picco

• 300 V non per uso potenza

Resistenza del conduttore

• Thick (di linea): max. 45 Ohm/km
• Thin (di linea): max. 180 Ohm/km

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro esterno
• Posa mobile: 15 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 2.000 V

Impedenza caratteristica

• 120 ohm

Campo di temperatura

• PUR: da -40°C a +80°C
• PVC: da -10°C a +80°C
