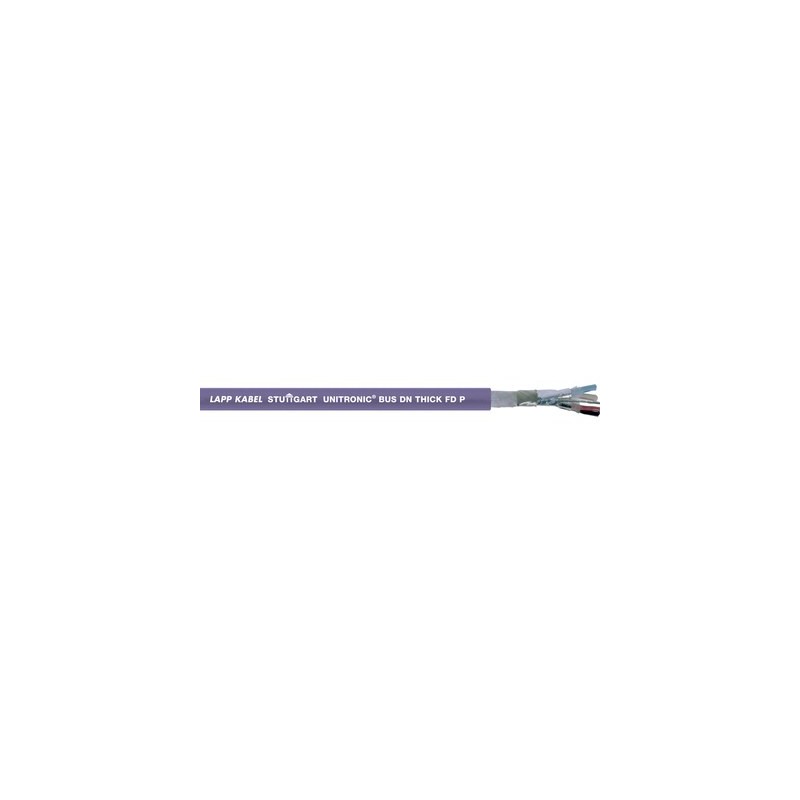

2170344 UNITRONIC BUS DN THICK FD P LAPP Cabos de barramento DeviceNet altamente flexíveis com base na tecno..

Âmbitos de aplicação

• Para aplicações altamente flexíveis
• DeviceNet™ conecta entre si p. ex. interruptores de fim de curso, comutadores fotoelétricos, ilhas de válvula, arrancadores de motor, acionamentos, PLCs, etc.

Características do produto

• Com base na comprovada tecnologia CAN
• Os comprimentos possíveis para os cabos variam com a taxa de dados e a espessura do cabo
• Para mais informações: ver data sheet
• Versão PUR (P): Livre de halogênio
  Versão PVC (Y): Retardador de chama (UL FT4)
• Resistente a radiação UV (possível alteração da cor após algum tempo)

Referências às normas / Aprovações

• PUR: certificado UL / CSA (CMX)
• PVC: UL/CSA CMG 75°C FT4 Sun Res Oil Res, a 2170346 também PLTC

Projeto do produto

• Isolação do condutor: polietileno (PE)
• Revestimento externo de poliuretano (PUR) ou cloreto de polivinila (PVC)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Cód. ident. cond.:

• Par de dados: azul claro + branco
• Alimentação de tensão: vermelho + preto

Capacitância mútua

• (800 Hz): máx. 39,8 nF/km

Tensão de pico de operação

• 300 V (não adequado para aplicações de potência)

Resistência do condutor

• THICK (ciclo): máx. 45 Ohm/km
• Thin (ciclo): max. 180 Ohm/km

Raio de flexão mínimo

• Instalção fixa: 7.5 x o diâmetro externo
• Flexing: 15 x outer diameter

Tensão de ensaio

• Condutor/Condutor: 2000 V

Impedância característica

• 120 Ohm

Faixa de temperatura

• PUR: -40°C até +80°C
• PVC: -10°C até +80°C
