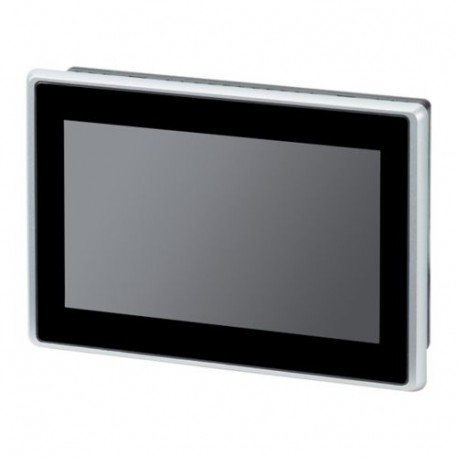

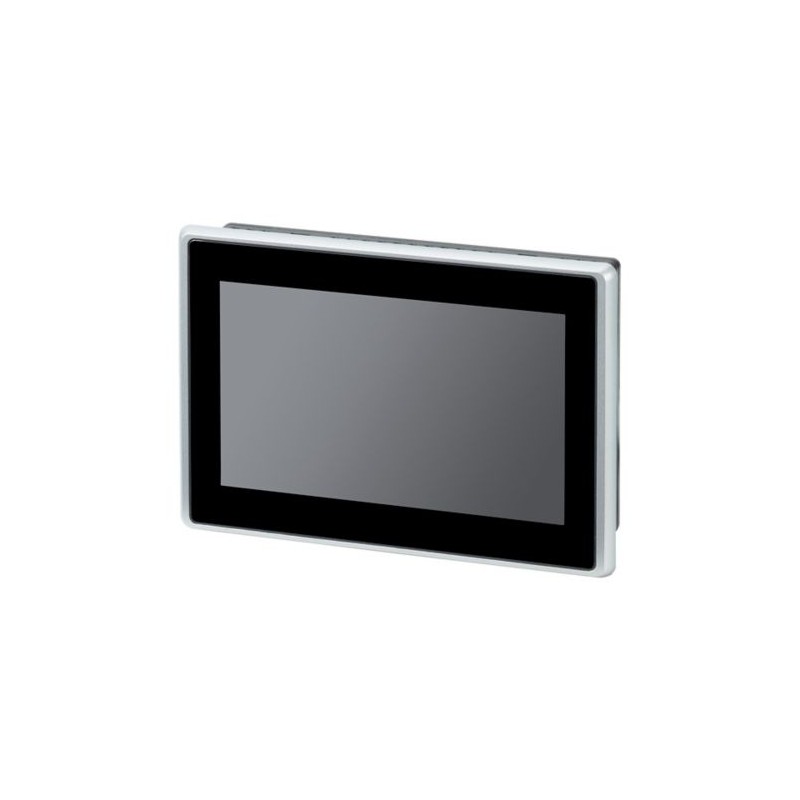

XV-303-70-C00-A00-2C EP-401364 EATON ELECTRIC 7"PCT.2ETH.RS232.RS485.CAN.Linux.PLC

Name: XV-303-70-C00-A00-2C EP-401364 EATON ELECTRIC 7&quot;PCT.2ETH.RS232.RS485.CAN.Linux.PLC
Brand: EATON-MOELLER
SKU: ETNEP401364
Price: 2127.84 EUR
Availability: InStock

0/5 - 0 Opiniones

Riferimento XV-303-70-C00-A00-2C

Codice: EP-401364

Numero di catalogo: EP-401364

Fabbricante EATON-MOELLER

Descrizione:

7"PCT.2ETH.RS232.RS485.CAN.Linux.PLC

Pannello a sfioramento XV-303, 24 V DC, 7 Pollice, 2 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Multi-touch capacitativo, PLC

Maggiori dettagli

Categorie:

Terminali Touch HMI

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Garanzia, riparazione e restituzione.

Prezzo totale: $2,593.59

Prezzo unitario: $2,593.59

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati. Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

General specifications

Nome prodotto

Pannello touch Eaton XV-303

Sigla catalogo

EP-401364

EAN

7640130100190

Lunghezza/profondità del prodotto

196 mm

Altezza prodotto

51 mm

Larghezza prodotto

135 mm

Peso prodotto

0.78 kg

Certificazione/i

Certified by UL for use in Canada
CE
UL
UL File No.: E205091
CUL
UL 61010-2-201
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC

Codice modello

XV-303-70-C00-A00-2C

Features & Functions

Materiale custodia

Materiale isolante

Dotato di:

Indicatore di segnalazione
Interfacce SW
Sistema di segnalazione (inclusi buffer e conferma)
Uscita stampante
1 x RS232 (interfaccia integrata)
1 x host USB 2.0 (interfaccia integrata)
Display a colori
1 x RS485 (interfaccia integrata)
2 x Ethernet 10/100 Mbps (interfaccia integrata)
Ricette
1 x CAN (interfacce integrate)

Funzioni

Inserimento dei valori del processo (input) possibile
Rappresentazione dei valori del processo (output) possibile
Componenti software aggiuntivi, caricabili

General information

Durata operativa della batteria

Back-up dell'orologio in tempo reale: BR 2330, non sostituibile (saldato)

Grado di protezione

NEMA 12
NEMA 4X
IP20, posteriore (in conformità a EN 60529-1)

Grado di protezione (lato anteriore)

NEMA 12
IP65

Tipo di fusibile

Fusibile integrato (non accessibile)

Durata

50000 ore (durata retroilluminazione)

Modello

Corpo in plastica e pannello in vetro con telaio in plastica

Metodo di montaggio

Montaggio a incasso - Spazio: Larghezza x Altezza x Profondità ≥ 30 mm (1,18")
Montaggio a incasso
Montaggio a incasso - inclinazione dalla verticale: ±45° (se si utilizza la convezione naturale)

Separazione galvanica

Alimentazione: no

Protezione contro inversioni di polarità

Sì

Categoria prodotto

XV-300

Conformità RoHs

Sì

Software

GALILEO, Software di visualizzazione, Ingegneria
XSOFT-CODESYS-3, Software di programmazione PLC, Ingegneria
XSOFT-CODESYS-3, Software di visualizzazione, Ingegneria

Tipo

Quadro di comando con PLC e seconda porta Ethernet

Tipo di tensione

Ambient conditions, mechanical

Resistenza agli urti

15 g, 11 ms, Meccanico

Resistenza alle vibrazioni

5 - 9 Hz, ± 3,5 mm
9 - 60 Hz, ± 0,15 mm
60 - 150 Hz, ± 2 g

Climatic environmental conditions

Pressione dell’aria

795 - 1080 hPa (range di funzionamento)

Temperatura ambiente di esercizio - min

0 °C

Temperatura ambiente di esercizio - max

50 °C

Temperatura ambiente di stoccaggio - min

-20 °C

Temperatura ambiente di stoccaggio - max

60 °C

Idoneità climatica

Caldo secco conformemente a IEC 60068-2-2
Caldo umido, costante, a IEC 60068-2-3
Freddo conforme a EN 60068-2-1

Condizioni ambientali

Condensazione: Senza condensa

Temperatura di esercizio - min

0 °C

Temperatura di esercizio - max

50 °C

Umidità relativa

10 - 95% (senza condensa)

Electro magnetic compatibility

Disturbi emessi

secondo IEC/EN 61000-6-4

Immunità

Secondo EN 61000-6-2

Buchi di tensione

≤ 10 ms dalla tensione nominale (24 V DC)
5 ms da sottotensione (19,2 V DC)

Electrical rating

Tensione consentita

18,0 - 31,2 V DC, assoluta con ondulazione
35 V DC (per durata < 100 ms)
19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
18-31,2V DC, alimentaz. a batteria (tensione di esercizio nominale -25%/+30%)

Consumo energetico

Massimo 14,4 W
14 W tip.
11,9 W

Tensione nominale di esercizio

24 V DC (alimentazione - tensione extra bassa di sicurezza)

Tensione di alimentazione a 50 Hz AC - min

0 VAC

Tensione di alimentazione a 50 Hz AC - max

0 VAC

Tensione di alimentazione a DC - min

19.2 VDC

Tensione di alimentazione in DC - max

30 VDC

Communication

Interfacce

CAN (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Host USB 2.0 (non isolato galvanicamente)
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Connessione Ethernet 10/100 Mbps

Numero di slot

1 (per scheda SD)

Protocollo

TCP/IP
MODBUS
CAN
EtherNet/IP
EtherCAT

Display

Rapporto di contrasto display

850:1

Illuminazione display

LED
Intensità regolabile tramite software

Dimensioni di visualizzazione

153,6 x 90,0 mm
16:9

Tipo display

Vetro temperato antiriflesso con cornice in plastica
Display a colori, TFT, antiriflesso
TFT

Intensità luminanza

400 cd/m²

Numero di colori del display

16777216

Risoluzione

1024 x 600 px
WSVGA

Dimensione schermo (diagonale)

7 in

Tecnologia “touch”

Multitouch capacitivo
Sensore touch del pannello a sfioramento multi-touch
Tecnologia touch capacitiva (PCT)

System

Tempo di autonomia

10 anni, tip. (tempo a tensione zero)

Memoria

DRAM: 512 MByte di RAM
NVRAM: 128 kByte ritenzione
Flash: SLC da 1 GByte
Scheda SD, Tipo: SDSC, SDHC (memoria esterna)

Capacità di memoria

512.000 kByte

Sistema operativo

LINUX

Processore

ARM Cortex-A9 800 MHz

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid

14.4 W

Capacità di dissipazione Pdiss

0 W

Dissipazione per polo, dipendente dalla corrente Pvid

0 W

Corrente nominale di esercizio per dissipazione specifica (In)

0 A

Dissipazione statica, non dipendente da corrente Pvs

14.4 W

10.2.2 Resistenza alla corrosione

I requisiti della norma di prodotto sono soddisfatti.

10.2.3.1 Verifica stabilità termica custodie

Soddisfa i requisiti della norma di prodotto.

10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale

Soddisfa i requisiti della norma di prodotto.

10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna

I requisiti della norma di prodotto sono soddisfatti.

10.2.4 Resistenza alla radiazione ultravioletta (UV)

Si prega di richiedere informazioni

10.2.5 Sollevamento

Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.

10.2.6 Impatto meccanico

Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.

10.2.7 Iscrizioni

Soddisfa i requisiti della norma di prodotto.

10.3 Grado di protezione dei gruppi di componenti

I requisiti della norma di prodotto sono soddisfatti.

10.4 Distanze d’isolamento superficiale

I requisiti della norma di prodotto sono soddisfatti.

10.5 Protezione da folgorazione

Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.

10.6 Incorporamento di componenti e dispositivi di commutazione

Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.

10.7 Collegamenti e circuiti elettrici interni
