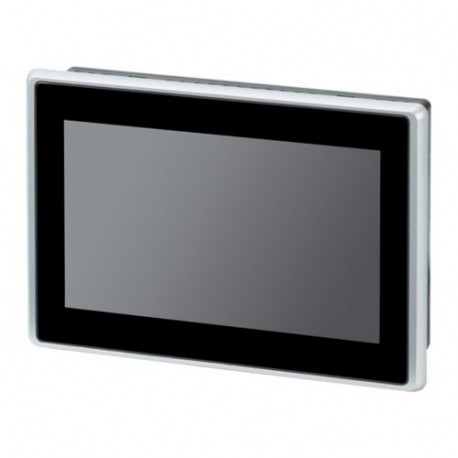

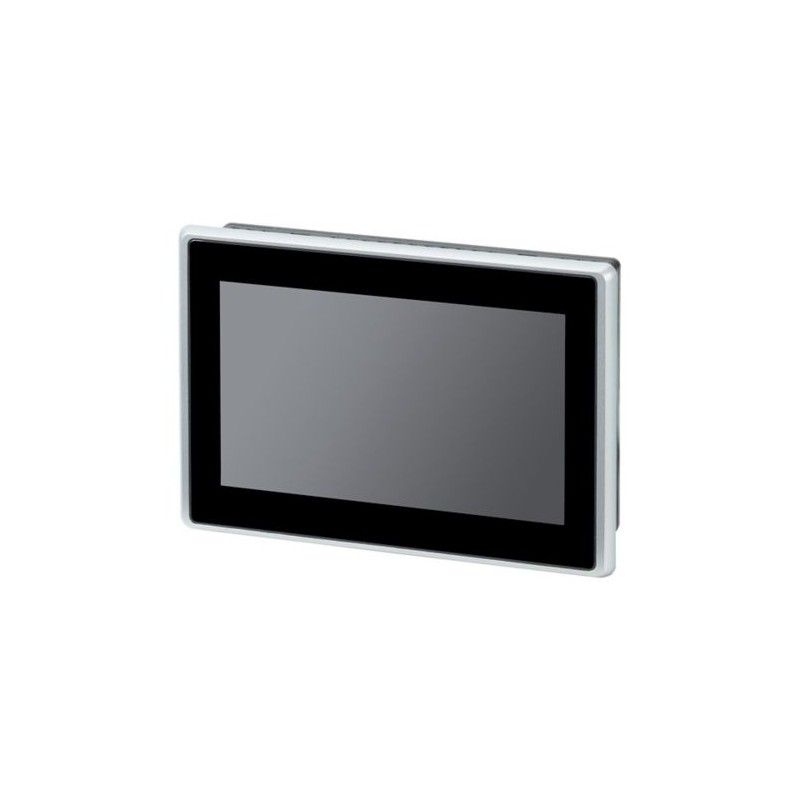

XV-303-70-C00-A00-2C EP-401364 EATON ELECTRIC 7" PCT.2ETH.RS232.RS485.CAN.Linux.PLC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XV-303-70-C00-A00-2C EP-401364 EATON ELECTRIC 7" PCT.2ETH.RS232.RS485.CAN.Linux.PLC

XV-303-70-C00-A00-2C

EP-401364

EP-401364

EATON-MOELLER

7" PCT.2ETH.RS232.RS485.CAN.Linux.PLC

Eaton Touchpanel XV-303, 24 V DC, 7 Zoll, 2 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Kapazitiver Multitouch, PLC

Mehr Infos


HMI-Touch-Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $2,600.34
Stückpreis: $2,600.34
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton XV-303 Bedienpanel
Katalognummer
EP-401364
Produkt Länge/Tiefe
196 mm
Produkthöhe
51 mm
Produktbreite
135 mm
Produktgewicht
0.78 kg
Zertifikat(e)
Certified by UL for use in Canada
CE
UL
UL File No.: E205091
CUL
UL 61010-2-201
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
EAN
7640130100190
Modellcode
XV-303-70-C00-A00-2C

Features & Functions

Gehäusematerial
Kunststoff
Ausstattung:
Meldungsanzeige
SW Schnittstelle
Meldesystem (inkl. Puffer und Quittierung)
Druckerausgabe
1 x RS232 (integrierte Schnittstelle)
1 x USB-Host 2.0 (integrierte Schnittstelle)
Farbdisplay
1 x RS485 (integrierte Schnittstelle)
2 x Ethernet 10/100 Mbps (integrierte Schnittstelle)
Rezepturen
1 x CAN (integrierte Schnittstellen)
Funktionen
Prozesswertvorgabe (Eingabe) möglich
Prozesswertdarstellung (Ausgabe) möglich
Zusätzliche Softwarekomponenten, ladbar

General information

Akkulaufzeit
Pufferung der Echtzeituhr: BR 2330, nicht austauschbar (gelötet)
Schutzart
NEMA 12
NEMA 4X
IP20, Rückseite (nach EN 60529-1)
Schutzart (Vorderseite)
NEMA 12
IP65
Sicherungstyp
Eingebaute Sicherung (nicht zugänglich)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Ausführung
Kunststoffgehäuse und Glasfront in Kunststoffrahmen
Montageart
Einbau - Abstand: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
bündiger Einbau
Einbau - Neigung von vertikal: ± 45 ° (bei Einsatz natürlicher Konvektion)
Potentialtrennung
Stromversorgung: nein
Verpolungsschutz
Ja
Produktkategorie
XV-300
RoHs-Konformität
Ja
Software
GALILEO, Visualisierungssoftware, Technik
XSOFT-CODESYS-3, SPS-Programmiersoftware, Technik
XSOFT-CODESYS-3, Visualisierungssoftware, Technik
Typ
Bedienfeld mit PLC und 2. Ethernet-Port
Spannungsart
DC

Ambient conditions, mechanical

Schockfestigkeit
15 g, 11 ms, Mechanisch
Schwingfestigkeit
5 bis 9 Hz, ± 3,5 mm
9 - 60 Hz, ± 0,15 mm
60 - 150 Hz, ± 2 g

Climatic environmental conditions

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur - min.
0 °C
Umgebungsbetriebstemperatur - max.
50 °C
Umgebungstemperatur Lagerung - min.
-20 °C
Umgebungstemperatur Lagerung - max.
60 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Kalt nach EN 60068-2-1
Umweltbedingungen
Kondensation: Ohne Betauung
Betriebstemperatur - min.
0 °C
Betriebstemperatur - max.
50 °C
Relative Luftfeuchtigkeit
10 - 95 % (ohne Betauung)

Electro magnetic compatibility

Störaussendung
Nach IEC/EN 61000-6-4
Störfestigkeit
Entspricht EN 61000-6-2
Spannungseinbrüche
≤ 10 ms ab Bemessungsspannung (24 V DC)
5 ms ab Unterspannung (19,2 V DC)

Electrical rating

Zulässige Spannung
18,0 V bis 31,2 V DC, absolut mit Restwelligkeit
35 V DC (für eine Dauer von < 100 ms)
19,2 V bis 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
18 V bis 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
Leistungsaufnahme
Max. 14,4 W
14 W typ.
11,9 W
Bemessungsbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei AC, 50 Hz - min.
0 VAC
Versorgungsspannung bei AC, 50 Hz - max.
0 VAC
Versorgungsspannung bei DC - min.
19.2 VDC
Versorgungsspannung bei DC - max.
30 VDC

Communication

Schnittstellen
CAN (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
USB 2.0 Host (nicht galvanisch getrennt)
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
10/100 Mbps Ethernet Verbindung
Anzahl der Steckplätze
1 (für SD-Karte)
Protokoll
TCP/IP
MODBUS
CAN
EtherNet/IP
EtherCAT

Display

Bildschirm-Kontrastverhältnis
850:1
Bildschirmbeleuchtung
LED
Per Software dimmbar
Displaygröße
153,6 x 90,0 mm
16:9
Displayart
Gehärtetes, entspiegeltes Glas im Kunststoff-Rahmen
Farbdisplay, TFT, Anti-Glare
TFT
Intensität der Leuchtdichte
400 cd/m²
Anzahl Farben des Displays
16777216
Auflösung
  • 1024 x 600 px
  • WSVGA
Bildschirmgröße (diagonal)
7 in
Touch-Technologie
kapazitiver Multitouch
Berührungssensor für Multi-Touch-Touchpanel
Projizierte kapazitive Berührung (PCT)

System

Pufferzeit
10 Jahre, typ. (in spannungslosem Zustand)
Speicher
DRAM: 512 MByte RAM
NVRAM: 128kByte beibehalten
Flash: 1 GByte SLC
SD-Card, Typ: SDSC, SDHC (externer Speicher)
Speicherkapazität
512.000 kByte
Betriebssystem
Linux
Prozessor
ARM Cortex-A9 800 MHz

Design verification

Geräteverlustleistung, stromabhängig pvid
14.4 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
14.4 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
