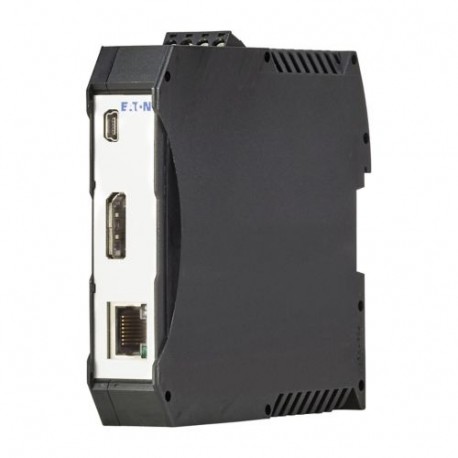

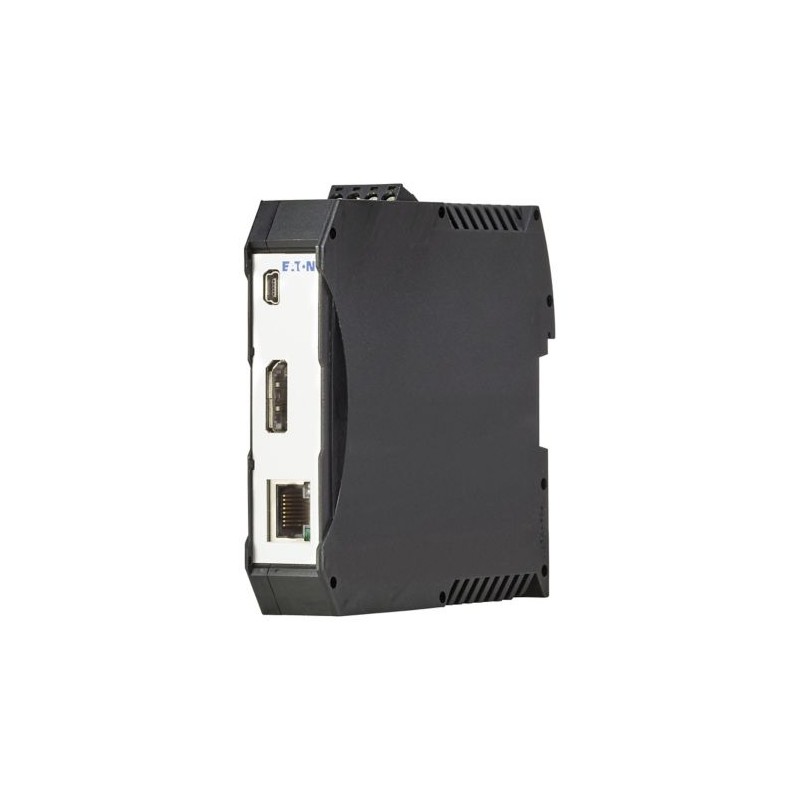

XP-504-EXT-MODUL EP-400013 Y7-400013 EATON ELECTRIC Estensore del pannello PC o terminale PC
XP-504-EXT-MODUL
EP-400013
Y7-400013
EATON-MOELLER
Estensore del pannello PC o terminale PC
Eaton Extender, 0 x Ethernet, 0 x USB3.0, 0 x RS-232
Estensore, 0 x Ethernet, 0 x USB3.0, 0 x RS-232
sistemi di controllo industriali (PLC) > PC industriale
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton XP Panel PC
Catalog Number
EP-400013
EAN
7640130100039
Product Length/Depth
22.5 mm
Product Height
99 mm
Product Width
114.5 mm
Product Weight
0.117 kg
Certifications
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
Model Code
XP-504-EXT-MODUL
Specifiche del prodotto
Type
Industrial PC
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Is the panel builder's responsibility.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Enclosure material
Aluminum (die-cast)
Enclosure type
Rack
Ambient operating temperature - max
45 °C
Ambient operating temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Ambient storage temperature - min
-20 °C
Built-in depth
114 mm
Equipment heat dissipation, current-dependent Pvid
3.12 W
Front height
104 mm
Main memory - max
0 MB
Memory capacity (hard disc)
0 TB
Number of buttons with LED
0
Number of free slots (AGP)
0
Number of free slots (ISA)
0
Number of free slots (Other)
0
Number of free slots (PCI)
0
Number of free slots (PCMCIA)
0
Number of function buttons
0
Environmental conditions
Condensation: Non-condensing
Voltage type
DC
Degree of protection
NEMA 1
IP20
IP20
Degree of protection (front side)
IP20
Mounting method
Rail mounting possible
Interfaces
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
1 x Mini USB-B
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
1 x Mini USB-B
Number of HW-interfaces (industrial ethernet)
0
Number of HW-interfaces (other)
0
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (PS2)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
0
Number of HW-interfaces (SCSI)
0
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
0
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Number of storage media bays
0
Number of system buttons
0
Operating temperature - max
45 °C
Operating temperature - min
0 °C
Processor clock rate
0 GHz
Preinstalled operating system
None
Processor type
Other
Static heat dissipation, non-current-dependent Pvs
3.12 W
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
28 VDC
Supply voltage at DC - min
20 VDC
Width of the front
22.6 mm
Product category
Panel PC
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| adatto per sistema operativo Windows 9x (EF003041) | No |
| adatto per sistema operativo Windows 2000 (EF003043) | No |
| adatto per sistema operativo Windows XP (EF003044) | No |
| adatto per sistema operativo Windows ME (EF003045) | No |
| adatto per sistema operativo Windows CE (EF003046) | No |
| adatto per sistema operativo LINUX (EF003047) | No |
| adatto per sistema operativo Windows Vista (EF007091) | No |
| adatto per sistema operativo Windows 2003 Server (EF007090) | No |
| adatto per sistema operativo Windows 7 (EF008526) | No |
| adatto per il sistema operativo Windows 8 (EF009923) | No |
| adatto per sistema operativo, altri (EF003048) | No |
| sistema operativo preinstallato (EF007535) | senza |
| memoria principale max. (EF003123) | 0 MB |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
| temperatura d'esercizio (EF002393) | 0 °C |
| forma di costruzione della scatola (EF004008) | rack |
| con hard disk (EF002000) | No |
| tipo di processore (EF003122) | altro |
| frequenza di clock del processore (EF011957) | 0 GHz |
| con scheda grafica (EF003130) | No |
| con scheda audio (EF003131) | No |
| con lettore ottico (EF012515) | No |
| con unità dischetto (EF003128) | No |
| numero di slot liberi, AGP (EF003133) | 0 |
| numero di slot liberi, PCI (EF003134) | 0 |
| con altri supporti di memoria (EF003129) | No |
| numero di slot liberi, ISA (EF003135) | 0 |
| numero di slot liberi, PC-Card (PCMCIA) (EF003136) | 0 |
| numero di slot liberi, altri (EF003137) | 0 |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| numero di slot per supporto di memorizzazione (EF011958) | 0 |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza (EF000008) | 114.5 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 22.5 mm |
| capacità di memoria hard disk (EF004682) | 0 TB |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-504-EXT-MODUL Y7-400013 EP-400013 ES_199996.pdf | 3 Mbytes |
|
