EATON - MOELLERHMI-Touch-TerminalsXP-504-EXT-MODUL EP-400013 Y7-400013 EATON ELECTRIC PC Panel Extender oder PC Terminal

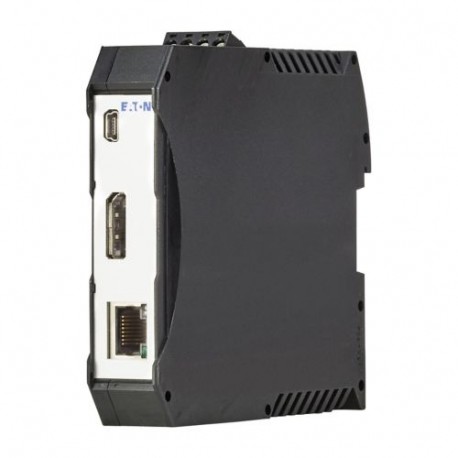

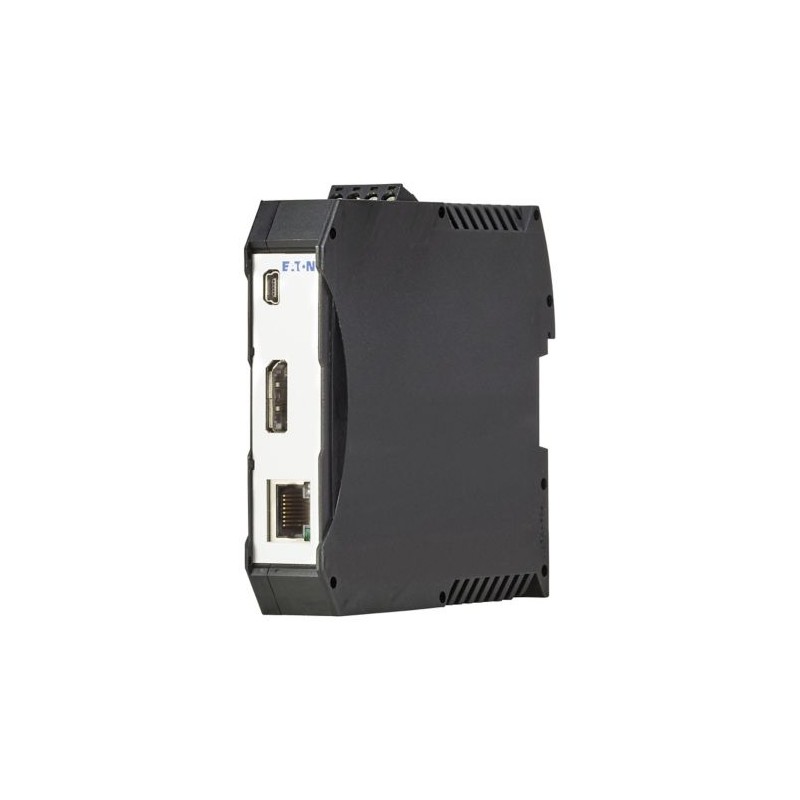

EATON - MOELLER XP-504-EXT-MODUL EP-400013 Y7-400013 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XP-504-EXT-MODUL EP-400013 Y7-400013 EATON ELECTRIC PC Panel Extender oder PC Terminal

Artikel-Nr.: XP-504-EXT-MODUL

Code: EP-400013

Katalog-Zahl: Y7-400013

Hersteller: EATON - MOELLER

Beschreibung:

PC Panel Extender oder PC Terminal
Eaton Extender, 0 x Ethernet, 0 x USB3.0, 0 x RS-232
Extender, 0 x Ethernet, 0 x USB3.0, 0 x RS-232

Kategorien:

  • Industriesteuerungen SPS > Industrie-PC
  • EATON - MOELLER > HMI-Touch-Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.048,95 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Allgemeine Spezifikation

Product Name
Eaton XP Panel PC
Catalog Number
EP-400013
Product Length/Depth
22.5 mm
Product Height
99 mm
Product Width
114.5 mm
Product Weight
0.117 kg
Certifications
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS
EAN
7640130100039
Model Code
XP-504-EXT-MODUL

Produktspezifikationen

Type
Industrial PC
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Is the panel builder's responsibility.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Enclosure material
Aluminum (die-cast)
Enclosure type
Rack
Ambient operating temperature - max
45 °C
Ambient operating temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Ambient storage temperature - min
-20 °C
Built-in depth
114 mm
Equipment heat dissipation, current-dependent Pvid
3.12 W
Front height
104 mm
Main memory - max
0 MB
Memory capacity (hard disc)
0 TB
Number of buttons with LED
0
Number of free slots (AGP)
0
Number of free slots (ISA)
0
Number of free slots (Other)
0
Number of free slots (PCI)
0
Number of free slots (PCMCIA)
0
Number of function buttons
0
Environmental conditions
Condensation: Non-condensing
Voltage type
DC
Degree of protection
NEMA 1
IP20
Degree of protection (front side)
IP20
Mounting method
Rail mounting possible
Interfaces
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
1 x Mini USB-B
Number of HW-interfaces (industrial ethernet)
0
Number of HW-interfaces (other)
0
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (PS2)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
0
Number of HW-interfaces (SCSI)
0
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
0
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Number of storage media bays
0
Number of system buttons
0
Operating temperature - max
45 °C
Operating temperature - min
0 °C
Processor clock rate
0 GHz
Preinstalled operating system
None
Processor type
Other
Static heat dissipation, non-current-dependent Pvs
3.12 W
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
28 VDC
Supply voltage at DC - min
20 VDC
Width of the front
22.6 mm
Product category
Panel PC
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)

ETIM for EP-400013 Industriesteuerungen SPS (EC001413)

MerkmalsnameVersorgungsspannung AC 50 Hz (EF007532)
Merkmalswert0 V
MerkmalsnameVersorgungsspannung AC 60 Hz (EF007533)
Merkmalswert0 V
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert20 V
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows 9x (EF003041)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows 2000 (EF003043)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows XP (EF003044)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows ME (EF003045)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows CE (EF003046)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem LINUX (EF003047)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows Vista (EF007091)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows 2003 Server (EF007090)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows 7 (EF008526)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem Windows 8 (EF009923)
MerkmalswertNein
MerkmalsnameGeeignet für Betriebssystem, sonstige (EF003048)
MerkmalswertNein
MerkmalsnameVorinstalliertes Betriebssystem (EF007535)
Merkmalswertohne
MerkmalsnameMax. Hauptspeicher (EF003123)
Merkmalswert0 MB
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert0 °C
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertRack
MerkmalsnameMit Festplatte (EF002000)
MerkmalswertNein
MerkmalsnameProzessor-Typ (EF003122)
Merkmalswertsonstige
MerkmalsnameProzessortaktfrequenz (EF011957)
Merkmalswert0 GHz
MerkmalsnameMit Grafikkarte (EF003130)
MerkmalswertNein
MerkmalsnameMit Soundkarte (EF003131)
MerkmalswertNein
MerkmalsnameMit optischem Laufwerk (EF012515)
MerkmalswertNein
MerkmalsnameMit Diskettenlaufwerk (EF003128)
MerkmalswertNein
MerkmalsnameAnzahl der freien Steckplätze, AGP (EF003133)
Merkmalswert0
MerkmalsnameAnzahl der freien Steckplätze, PCI (EF003134)
Merkmalswert0
MerkmalsnameMit sonstigen Speichermedien (EF003129)
MerkmalswertNein
MerkmalsnameAnzahl der freien Steckplätze, ISA (EF003135)
Merkmalswert0
MerkmalsnameAnzahl der freien Steckplätze, PC-Card (PCMCIA) (EF003136)
Merkmalswert0
MerkmalsnameAnzahl der freien Steckplätze, sonstige (EF003137)
Merkmalswert0
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameAnzahl der Steckplätze für Speichermedien (EF011958)
Merkmalswert0
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameBreite (EF000008)
Merkmalswert114.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert99 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert22.5 mm
MerkmalsnameFestplattenspeicherkapazität (EF004682)
Merkmalswert0 TB

DATASHEET - PDF

Titel
Größe
Typ
XP-504-EXT-MODUL Y7-400013 EP-400013 ES_199996.pdf
3 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
