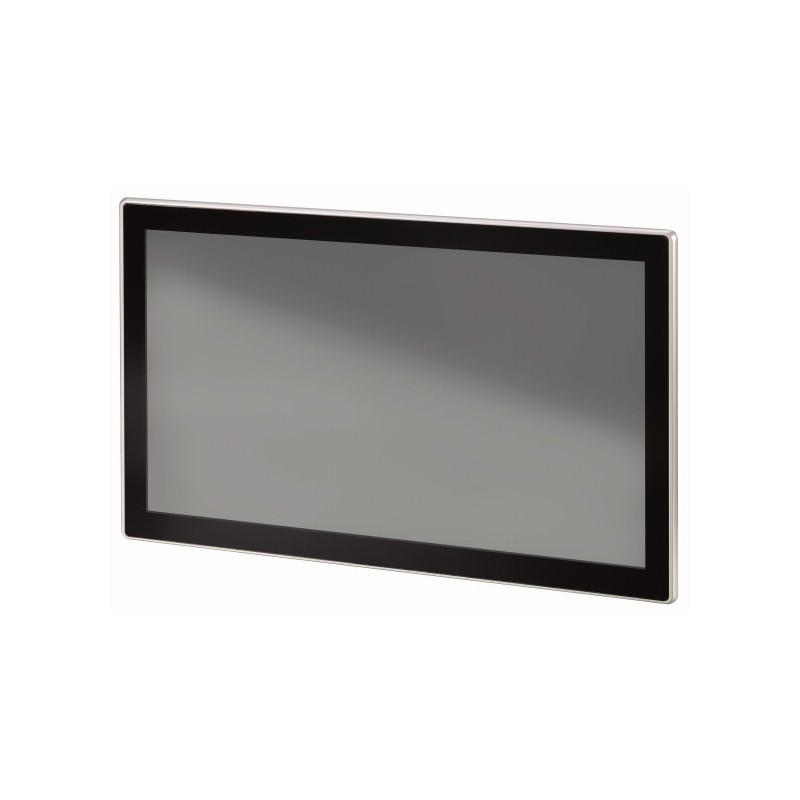

XP-503-21-A10-A00-2B 199700 EATON ELECTRIC Pannello PC con capacitivo multi-touch (PCT), 21. 5", 2xEthernet,..
XP-503-21-A10-A00-2B
199700
EATON-MOELLER
Pannello PC con capacitivo multi-touch (PCT), 21. 5", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Licenza Galileo Runtime, Windows 10 Enterprise LTSC
Terminali Touch HMI
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Pannello PC con capacitivo multi-touch (PCT), 21. 5", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Licenza Galileo Runtime, Windows 10 Enterprise LTSC
La serie Eaton XP500, sviluppata appositamente per le esigenze dell'industria meccanica e impiantistica, migliora il campo dell'automazione con le interfacce di controllo contemporanee e familiari e i controlli operativi ora prevalenti nell'elettronica di consumo. La tecnologia touch capacitiva proiettata (PCT) offre una facilità d'uso intuitiva e la funzionalità multi-touch consente agli utenti di premere pulsanti funzionali sullo schermo, con più dita in una mano o con due mani. Come nei moderni pannelli touch e smartphone, l'operatore può ingrandire e scorrere gli elementi e i documenti del sistema di aiuto integrato con due dita. I sensori ad alta precisione impediscono comandi indesiderati o l'avvio della macchina. Ad esempio, le funzioni critiche possono essere attivate solo premendo più campi di controllo contemporaneamente, il che migliora significativamente la sicurezza del sistema rispetto ai pannelli one-touch. I computer del pannello XP500 vengono eseguiti in Windows 10 Enterprise LTSC. I dispositivi sono disponibili con le seguenti tre misure widescreen: 10.1", 15.6" e 21.5". Il suo design sottile, con frontale in vetro non riflettente, offre un look moderno. Grazie al concetto di dispositivo aperto e anteriore resistente ai graffi sui PC a pannelli, li rendono adatti all'uso in quasi tutti i settori industriali coinvolti nell'ingegneria meccanica e impiantistica.
Programma di consegna
Gamma di prodotti
XP Display Solutions
Gamma di prodotti
XP-503
funzione
PC industriale
descrizione
Pc pannello con display multi-touch capacitivo
Caratteristiche comuni della serie di modelli
CPU dual-core da 1,65 GHz
Potente processore grafico
4 GB di RAM DDR3
SSD minimo da 32 GB
minimo 4 GB di memoria rimovibile CFast
Interfaccia Ethernet 2x 10/100/1000 Mbps
Host USB 2x 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Licenza Galileo Open Runtime
Omologazioni CE, cUL508, CUL Classe 1 Div 2 in preparazione
Potente processore grafico
4 GB di RAM DDR3
SSD minimo da 32 GB
minimo 4 GB di memoria rimovibile CFast
Interfaccia Ethernet 2x 10/100/1000 Mbps
Host USB 2x 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Licenza Galileo Open Runtime
Omologazioni CE, cUL508, CUL Classe 1 Div 2 in preparazione
Display - Tipo
Visualizzazione colori, TFT
Tecnologia touch
Tecnologia multi-touch capacitiva (PCT)
Numero di colori
16,7 mila.
risoluzione
WUXGA
1920 x 1080 pixel
1920 x 1080 pixel
Formato verticale
No
Display diagonale
21.5
pollici widescreen
pollici widescreen
modello
Alloggiamento in alluminio fusa a pressione e frontale in vetro in telaio in alluminio
Sistema operativo
finestre
Licenza Plc
Non offerto da Eaton
Certificati di licenza per interfacce integrate
Non c'è bisogno
interfacce integrate
Ethernet da 2 x 1000/100/10 Mbps
2 host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
Tipo frontale
Vetro temperato con rivestimento antiriflesso
utilizzo
incorporato
Slot
Per schede di memoria CFast: 1
Automazione delle schede di memoria
Per schede di memoria CFast
Schede di comunicazione collegabili (opzionale)
No
Sensore touch
Touchpad multi-touch
Dissipazione del calore
41 W
Dati tecnici
monitor
Display - Tipo
Visualizzazione colori, TFT
Display diagonale
21.5
pollici widescreen
pollici widescreen
risoluzione
WUXGA
1920 x 1080 pixel
1920 x 1080 pixel
Area visibile dello schermo
476,64 mm x 268,11 mm
formato
16:9
Intervallo di visualizzazione [[sinistra/destra/su/giù]]
89°/89°/89°/89° ° (Gradi)
Numero di colori
16,7 mila.
Rapporto di contrasto (di solito)
In genere 5000:1
luminosità
In genere 300 cd/m2
Backscatter
LED
Durata della retroilluminazione
Normalmente 50000 h
operazione
Tecnologia
Tocco capacitivo proiettato (PCT)
Sensore touch
Touchpad multi-touch
sistema
processore
x86, DualCore 1,65Ghz
Memoria interna
4 GB di RAM DDR3, minimo 32 GB SSD
Memoria esterna
Minimo 4 GB di memoria rimovibile CFast
raffreddamento
Raffreddamento passivo senza ventola e sistema della CPU, raffreddamento passivo naturale basato sulla convezione
Backup dell'orologio in tempo realeBatteria (durata)
Sostituibile, litio CR2032 (220 mAh, 3V)
Backup dell'orologio in tempo realeBackup (tempo a tensione zero)
Normalmente 5 anni
ingegneria
Software di visualizzazione
Galileo o terze parti
Licenza Plc
Non offerto da Eaton
Sistema operativo
finestre
Interfacce, comunicazione
interfacce integrate
Ethernet da 2 x 1000/100/10 Mbps
2 host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
USB Host
2 x USB 3.0
Rs-232
Non galvanicamente isolato, spina D-sub a 9 pin, UNC
Rs-485
Non galvanicamente isolato, spina D-sub a 9 pin, UNC
Slot
Per schede di memoria CFast: 1
Ethernet
10/100/1000 Mbps
alimentatore
Tensione nominale
SELV 24 V DC (sicurezza extra bassa)
tensione ammissibile
18-36 V DC
Dissipazione del calore
41 W
Consumo corrente [I]
massimo 1,7 A A
Generale
Materiale per l'alloggiamento
Pressofusione in alluminio
Tipo frontale
Vetro temperato con rivestimento antiriflesso
Dimensioni (W x H x D)
536 mm x 328 mm x 84 mm
incasso montato
Gioco: X X ≥ 50 mm (1,97"), T ≥ 20 mm (0,79")
Inclinazione da verticale: ⍺ ≦ ± 10° (se si utilizza la convezione naturale)
Piastra di montaggio: min.
Inclinazione da verticale: ⍺ ≦ ± 10° (se si utilizza la convezione naturale)
Piastra di montaggio: min.
peso
7,55 kg
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP65 (anteriore secondo EN 60529-1), IP20 (posteriore secondo EN 60529-1), NEMA12 (secondo NEMA 250-2003)
ApprovazioniApprovazioni
cUL (UL508)
Approvazionicertificato
dopo Cristo
Approvazioniclassificazione delle spedizioni
DNV GL
Approvazioni
Norme e direttive applicateEmc
secondo il 2004/108/CE
Norme e direttive applicateInterferenze emesse
Secondo in 55022:2010 Classe A ed EN 61000-6-4:2007
Norme e direttive applicateImmunità alle interferenze
Secondo le informazioni del 55024:2010 e della EN 61000-6-2:2005
EN 61131-02:2007
EN 61131-02:2007
Caduta libera, imballato
gemäß ICE/EN 60068-2-32 m
RoHS
aiutare
Condizioni ambientali
Condizioni ambientali climatichePressione dell'aria (funzionamento)
795 - 1080 hPa
temperaturaArchiviazione /Trasporto [ḥ]
-20 - +60 °C
temperaturaTemperatura minima di esercizio ambiente.
0 °C
temperaturaTemperatura massima della sala operatoria.
+50 °C
umidità relativacondensazione
Non condensa
umidità relativaumidità relativa
10 - 90%, non condensa
Verifica del progetto secondo IEC/EN 61439
Dati tecnici per la verifica della progettazione
Dissipazione del calore statica non dipendente dalla corrente [PVs]
41 W
Temperatura minima di esercizio ambiente.
0 °C
Temperatura massima della sala operatoria.
+50 °C
Grado di protezione
IP65 (anteriore secondo EN 60529-1), IP20 (posteriore secondo EN 60529-1)
NEMA12 (secondo NEMA 250-2003)
NEMA12 (secondo NEMA 250-2003)
Verifica del progetto IEC/EN 61439
10.2 Resistenza dei materiali e delle parti10.2.2 Resistenza alla corrosione
Soddisfa i requisiti dello standard del prodotto.
10.2 Resistenza dei materiali e delle parti10.2.3.1 Verifica della stabilità termica degli involucri
Soddisfa i requisiti dello standard del prodotto.
10.2 Resistenza dei materiali e delle parti10.2.3.2 Verifica della resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti dello standard del prodotto.
10.2 Resistenza dei materiali e delle parti10.2.3.3 Verifica della resistenza dei materiali isolanti al calore e al fuoco anomali dovuti ad effetti elettrici interni
Soddisfa i requisiti dello standard del prodotto.
10.2 Resistenza dei materiali e delle parti10.2.4 Resistenza alle radiazioni ultraviolette (UV)
consultare
10.2 Resistenza dei materiali e delle parti10.2.5 Elevazione
Non si applica alle custodie senza ausili per il sollevamento.
10.2 Resistenza dei materiali e delle parti10.2.6 Impatto meccanico
Non si applica, in quanto tutte le apparecchiature di commutazione devono essere valutate.
10.2 Resistenza dei materiali e delle parti10.2.7 Iscrizioni
Soddisfa i requisiti dello standard del prodotto.
10.3 Grado di protezione delle assemblee
Soddisfa i requisiti dello standard del prodotto.
10.4 Distanze di distanze di distanze e crepes
Soddisfa i requisiti dello standard del prodotto.
10.5 Protezione contro le scosse elettriche
Non si applica alle custodie in plastica.
10.6 Incorporazione di dispositivi e componenti di commutazione
Non si applica, in quanto tutte le apparecchiature di commutazione devono essere valutate.
10.7 Circuiti elettrici interni e connessioni
È responsabilità del costruttore di pannelli.
10.8 Connessioni per conduttori esterni
È responsabilità del costruttore di pannelli.
10.9 Proprietà di isolamento10.9.2 Resistenza elettrica alla frequenza di potenza
È responsabilità del costruttore di pannelli.
10.9 Proprietà di isolamento10.9.3 Tensione di supporto dell'impulso
È responsabilità del costruttore di pannelli.
10.9 Proprietà di isolamento10.9.4 Prove di involucri in materiale isolante
È responsabilità del costruttore di pannelli.
10.10 Aumento della temperatura
Il costruttore del pannello è responsabile del calcolo dell'aumento della temperatura. Eaton fornirà i dati di dissipazione del calore per i dispositivi.
10.11 Classificazione dei cortocircuiti
È responsabilità del costruttore di pannelli.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore di pannelli.
10.13 Funzione meccanica
Il dispositivo soddisfa i requisiti, a condizione che le informazioni contenute nel foglietto illustrativo (IL) sono osservate.
Dati tecnici ETIM 7.0
PLC (EG000024) / PC panel (EC001414)
Informatica, comunicazione e media technology / Sistema informatico per uso industriale / Pannello Industriale PC/PC ([email protected] [AFR616003])
Tensione di alimentazione CA 50 Hz
0 - 0 V
Tensione di alimentazione CA 60 Hz
0 - 0 V
Tensione di alimentazione CC
18 - 36 V
Tipo di tensione di alimentazione
Dc
Numero di interfacce HW Ethernet industriali
2
Numero di interfacce PROFINET
0
Numero di interfacce HW RS-232
1
Numero di interfacce HW RS-422
0
Numero di interfacce HW RS-485
1
Numero di interfacce HW della serie TTY
0
Numero di interfacce HW USB
2
Numero di interfacce HW parallele
0
Numero di interfacce HW wireless
0
Numero di altre interfacce HW
1
Numero di interfacce SCSI HW
0
Numero di interfacce HW PS2
0
Protocollo di supporto per PROFIBUS
No
Può supportare il protocollo
No
Protocollo di supporto Interbus
No
Protocollo di supporto per l'ASI
No
Protocollo di supporto Knx
No
Protocollo di supporto per MODBUS
sì
Protocollo di supporto per data highway
No
Protocollo di supporto DeviceNet
No
Protocollo di supporto per SUCONET
No
Protocollo di sostegno alla LON
No
Protocollo di supporto per PROFINET IO
No
Protocollo di supporto per PROFINET CBA
No
Protocollo di sostegno a Sercos
No
Protocollo di supporto alla Fieldbus Foundation
No
Protocollo di supporto per EtherNet/IP
sì
Protocollo di supporto alla sicurezza sul lavoro AS-Interface
No
Protocollo di supporto per la sicurezza devicenet
No
Protocollo di supporto alla sicurezza Interbus
No
Protocollo di sostegno a PROFIsafe
No
Protocollo di supporto alla sicurezzaBUS p
No
Protocollo di supporto per altri sistemi bus
sì
Radio Bluetooth standard
No
Radio WLAN standard 802.11
No
Standard RADIO GPRS
No
Standard radio Gsm
No
Standard radio UMTS
No
Master collegamento I/O
No
Tipo di schermata
Tft
Display diagonale
21,5 pollici
Numero di pixel, orizzontale
1920
Numero di pixel, verticale
1080
Sistema operativo preinstallato
Altro
Memoria principale massima
4000 MB
Tastiera integrata
No
Numero di pulsanti funzione
0
Numero di pulsanti con LED
0
Numero di pulsanti nel sistema
0
Con touch screen
sì
Controllo del cursore del mouse incorporato
sì
Grado di protezione (IP), lato anteriore
IP65
Grado di protezione (NEMA)
12
Temperatura
0 - 50 °C
Con disco rigido
No
Con unità CD-ROM
No
Con unità DVD
No
Con unità CD-RW
No
Con unità DVD RW
No
Con unità floppy
No
Con altri supporti di archiviazione
No
Configurazione client individuale
sì
Numero di slot AGP gratuiti
0
Numero di slot PCI gratuiti
0
Numero di slot ISA gratuiti
0
Numero di slot PCMCIA gratuiti
0
Possibile montaggio su rotaia
No
Montaggio a parete/montaggio diretto
No
Costruzione frontale in possibile
sì
Possibile montaggio su rack
No
Tipo di montaggio, piè di pagina del tavolo
No
Tipo di montaggio, supporto sospeso
No
Adatto per funzioni di sicurezza
No
Larghezza della parte anteriore
536 mm
Altezza anteriore
328 mm
Profondità integrata
75,5 mm
Approvazioni
Standard di prodotto
UL508, cULus; dopo Cristo
Numero di file UL.
E205091
N. file CSA
C22.2. N. 142-M1987
Certificazione nordamericana
UL elencato, certificato UL per l'uso in Canada
Progettato appositamente per il Nord America
No
Digiunzione limitante corrente
No
Grado di protezione
IEC: IP65, UL/CSA Tipo: -
dimensioni
XP-503 INDUSTRIAL PC con display diagonale da 21,5"
a, b ≧ 50 mm, c ≧ 20 mm, θ 0 ≦ T ≦ 50 °C
1,5 mm ≦ d ≦ 4 mm, e = 388 mm , f = 239 mm, ⍺ = 10°
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
