Visualizza ingrandito

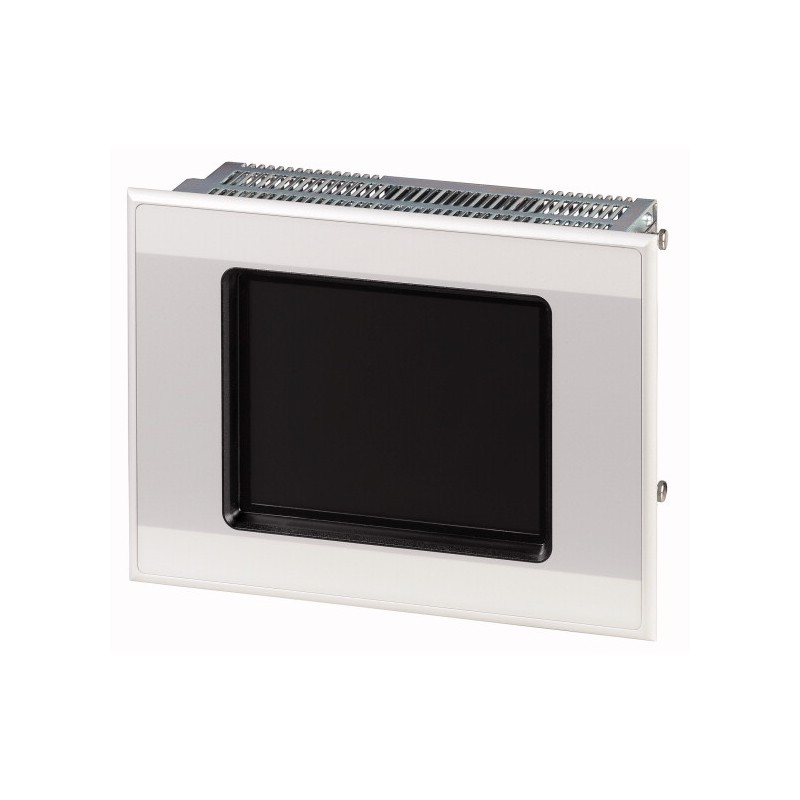

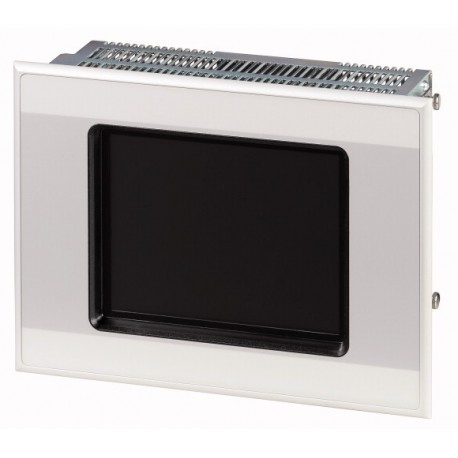

XVH-330-57MPI-1-10 139868 EATON ELECTRIC Touch panel, 24 V DC, 5.7z, STNcolor, Ethernet, Profibus
XVH-330-57MPI-1-10
139868
EATON-MOELLER
Touch panel, 24 V DC, 5.7z, STNcolor, Ethernet, Profibus
Terminale touch; 5.7" ; Resistivo; Colore STN; Ethernet; Profibus DP
sistemi di controllo industriali (PLC) > pannello grafico
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Touch panel, 24VDC, 5,7z, STNcolor, ethernet, Profibus
Pannello di comando, XVH300, Funzione: HMI, Display - tipot: Display a colori, CSTN, Tecnologia touch: Touch resistiva, Numero colori: 256 colori, Risoluzione: 320 x 240 Pixel, Progettazione verticale: Sì, Diagonale schermo: 5,7 Pollici, Custodia e piastra frontale in metallo, Sistema operativo: Windows CE (licenza necessaria), licenza PLC: Nessuna funzione PLC possibile, Certificati di licenza per interfacce onboard: espandibile in via opzionale, vedi Accessori -> Certificati prodotti in licenza, interfacce integrate: 1 x Ethernet 100Base-TX/10Base-T, 1 x USB-Device, Esecuzione frontale: Frontale standard con pellicola standard (laminata su tutta la superficie), Utilizzo: da incasso, Slot: per schede Compact-FlashTM: 1, Scheda di memoria automazione: necessaria, vedi Accessori -> Schede di memoria, Schede di comunicazione inseribili (optional): No, Dissipazione: 19,2 W, Grado di protezione (IEC/EN 60529, EN50178, VBG 4): IP65 (frontale), IP20 (posteriore)
Programma di fornitura
Assortimento
XVH300
Funzione
HMI
Display - tipot
Display a colori, CSTN
Tecnologia touch
Touch resistiva
Numero colori
256 colori
Risoluzione
320 x 240 Pixel
Progettazione verticale
Sì
Diagonale schermo
5,7 Pollici
Esecuzione
Custodia e piastra frontale in metallo
Sistema operativo
Windows CE (licenza necessaria)
licenza PLC
Nessuna funzione PLC possibile
Certificati di licenza per interfacce onboard
espandibile in via opzionale, vedi Accessori -> Certificati prodotti in licenza
interfacce integrate
1 x Ethernet 100Base-TX/10Base-T
1 x USB-Device
1 x USB-Device
Esecuzione frontale
Frontale standard con pellicola standard (laminata su tutta la superficie)
Utilizzo
da incasso
Slot
per schede Compact-FlashTM: 1
Scheda di memoria automazione
necessaria, vedi Accessori -> Schede di memoria
Schede di comunicazione inseribili (optional)
No
Dissipazione
19,2 W
Dati tecnici
display
Display - tipot
Display a colori, CSTN
Diagonale schermo
5,7 Pollici
Risoluzione
320 x 240 Pixel
Superficie di visualizzazione visibile
115 x 86 mm
Numero colori
256 colori
Rapporto di contrasto
tipico 35:1
luminosità
tipico 150 cd/m2
Retroilluminazione
1 x CCFL
intensità regolabile tramite software
intensità regolabile tramite software
Durata della di retroilluminzione
tipico 50000 h
Lastra d'appoggio touch resistivo
Sensore touch (vetro con pellicola)
Comando
Tecnologia
Touch resistiva
a 4 fili
a 4 fili
Sistema
Processore
RISC CPU, 32 Bit, 200 MHz
Memoria interna
DRAM (memoria OS, memoria programmi, memoria dati): 64 MByte
Flash (utilizzabile per la protezione dati): ca. 1,5 MByte disponibili
Flash (utilizzabile per la protezione dati): ca. 1,5 MByte disponibili
Memoria esterna
Slot CF: 1 x CompactFlash Card tipo I/II per sistema operativo, programmi e dati
Memorizzazione transitoria dell'orologio calendarioBatteria (durata)
non sostituibile, CR2032 saldato in
Memorizzazione transitoria dell'orologio calendarioTempo tampone (nello stato a tensione zero)
tip. 10 anni
Sistema operativo
Windows CE (licenza necessaria)
Progettazione
software di visualizzazione
GALILEO/EPAM
Interfacce, comunicazione
interfacce integrate
1 x Ethernet 100Base-TX/10Base-T
1 x USB-Device
1 x USB-Device
licenza PLC
Nessuna funzione PLC possibile
Dispositivo USB
USB 1.1, senza separazione galvanica
Profibus
PROFIBUS, con separazione galvanica, max. 1,5 Mbit/s (connettore SUB-D 9 poli, UNC)
Slot
per schede Compact-FlashTM: 1
Ethernet
100Base-TX/10Base-T
Alimentazione
Tensione nominale d'impiego
24 V DC SELV (safety extra low voltage)
Tensione ammessa
Effettiva: 20,4-28,8 V DC (tensione nominale d'impiego -15%/+20%)
Assoluta con ondulazione: 19,2-30,0 V DC
35 V DC per una durata < 100ms
Assoluta con ondulazione: 19,2-30,0 V DC
35 V DC per una durata < 100ms
Interruzioni di tensione
≤ 20 ms da tensione nominale (24 V DC)
2 ms da sottotensione (20,4 V DC) ms
2 ms da sottotensione (20,4 V DC) ms
Assorbimento di potenza [Pmax.]
max. 16 W
Potenza assorbita
tip. 12 W
Dissipazione
19,2 W
Nota per la dissipazione
Dissipazione per assorbimento di corrente 24 V, tutte le interfacce collegate
Siemens MPI (opzionale)
Sì
Fusibile
sì (fusibile non accessibile)
Separazione galvanica
senza separazione galvanica (collegamento 0 V al potenziale della custodia)
Generalità
Materiale custodia
Metallo, anodizzato
Esecuzione frontale
Frontale standard con pellicola standard (laminata su tutta la superficie)
Peso
1.7 kg
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP65 (frontale), IP20 (posteriore)
ApprovazioniApprovazioni
cUL
ApprovazioniProtezione contro le esplosioni (secondo ATEX 94/9/CE)
II 3D Ex II T70°C IP5x: zona 22, categoria 3D
(in rif. a CE)
EN60079-0, EN61241-1, EN13463
(in rif. a CE)
EN60079-0, EN61241-1, EN13463
Direttive e normative applicateNorme di prodotto
EN 50178
EN 50178
EN 50178
Direttive e normative applicateSicurezza
EN 60950
UL 60950
UL 60950
Resistenza agli urti
secondo IEC 60068-2-27 g
Vibrazione
Secondo IEC68-2-6
Condizioni ambientali
TemperaturaFunzionamento [ϑ]
0 - +50 °C
TemperaturaStoccaggio / trasporto [ϑ]
-20 - +60 °C
TemperaturaTemperatura ambiente di servizio min.
0 °C
TemperaturaTemperatura ambiente di servizio max.
+50 °C
Umidità dell'aria relativaumidità relativa
10 - 95% senza condensa
Tensione di alimentazione UAux
Tensione nominale d'impiego [UAux]
24 V DC (-15/+20%) V
Protezione contro inversioni di polarità
sì
Separazione galvanica
No
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
19.2 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
sistemi di controllo industriali (PLC) (EG000024) / pannello grafico (EC001412)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Comando e osservazione / Panel (HMI) / Graphic panel (HMI) ([email protected] [AFX016003])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
1
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
0
con interfacce SW
sì
supporta protocollo TCP/IP
sì
supporta protocollo PROFIBUS
sì
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
sì
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
sì
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
esecuzione del display
STN
con display a colori
sì
numero di colori del display
256
numero di livelli di grigio/blu del display
0
diagonale schermo
5.7 pollice
numero di pixel orizzontali
320
numero di pixel verticali
240
memoria di progettazione utilizzabile/memoria utente
64000 KByte
con tastiera numerica
sì
con tastiera alfanumerica
sì
numero di tasti funzione programmabili
0
numero dei tasti con LED
0
numero dei tasti di sistema
1
tecnologia touch
touch infrarossi
con indicatore di segnalazione
sì
con sistema di segnalazione (inclusi buffer e conferma)
sì
rappresentazione dei valori del processo (output) possibile
sì
inserimento dei valori del processo (input) possibile
sì
con ricette
sì
numero di livelli, protezione con password
200
output di stampa presente
sì
numero di lingue online
100
componenti software aggiuntivi caricabili
sì
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
temperatura d’esercizio
0 - 50
montaggio su guida portante possibile
no
montaggio a parete/diretto possibile
no
adatto per funzioni di sicurezza
no
larghezza frontale
212 mm
altezza frontale
156 mm
profondità di incasso
55 mm
Approvazioni
Product Standards
UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; CE marking
UL File No.
E208621
UL Category Control No.
NWGQ2, NWGQ8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
–
North America Certification
UL recognized, certified by UL for use in Canada
Conditions of Acceptability
The investigated Pollution Degree is: 2
Proper bonding to the end-product main protective earthing termination is: Required
The following end-product enclosures are required: Fire, Electrical
The unit must be supplied via a SELV source.
The provided Ethernet Connection is only allowed to connect to inhouse networks.
Proper bonding to the end-product main protective earthing termination is: Required
The following end-product enclosures are required: Fire, Electrical
The unit must be supplied via a SELV source.
The provided Ethernet Connection is only allowed to connect to inhouse networks.
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -
Dimensioni
Link al catalogo sfogliabile
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XVH-330-57MPI-1-10 139868 139868_IT.pdf | 187 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
