> >>XP-503-15-A10-A00-1B 174475 ELECTRIC XP-503-15-A10-A00-1B Panel PC con schermo multi-touch capacitivo ..
Prodotto precedente Prodotto successivo

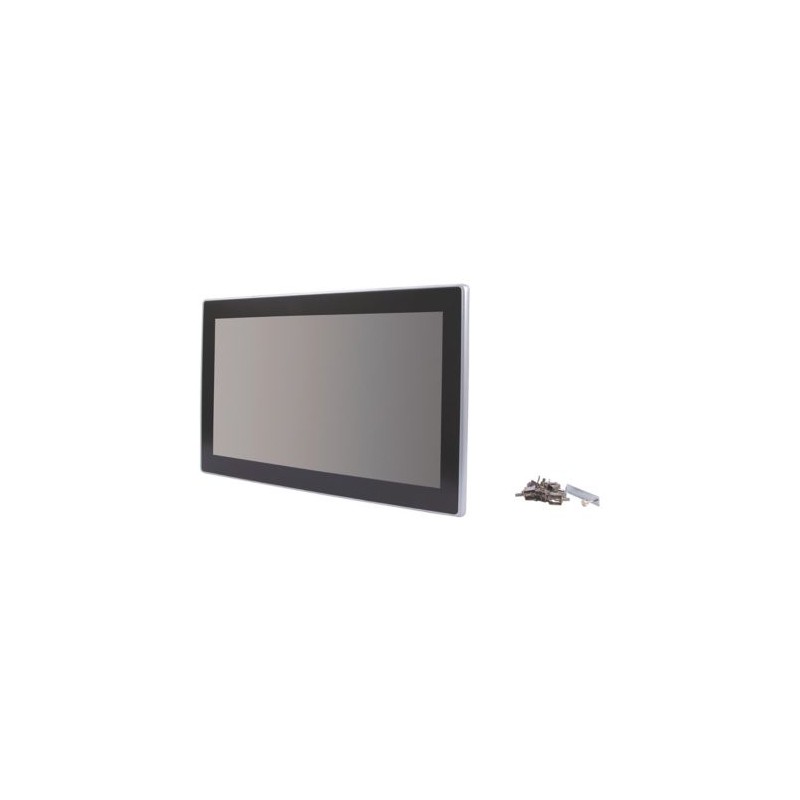

XP-503-15-A10-A00-1B 174475 EATON ELECTRIC XP-503-15-A10-A00-1B Panel PC con schermo multi-touch capacitivo .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XP-503-15-A10-A00-1B 174475 EATON ELECTRIC XP-503-15-A10-A00-1B Panel PC con schermo multi-touch capacitivo ..

XP-503-15-A10-A00-1B

174475

EATON-MOELLER

XP-503-15-A10-A00-1B Panel PC con schermo multi-touch capacitivo (PCT), 15,6", 2xEthernet, 2xUSB3,0, 1xRS232, 1xRS485, licenza runtime GALILEO

Maggiori dettagli


sistemi di controllo industriali (PLC) > pannello per PC

Terminali Touch HMI

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Panel PC con schermo multi-touch capacitivo (PCT), 15,6", 2xEthernet, 2xUSB3,0, 1xRS232, 1xRS485, licenza runtime GALILEO

Programma di fornitura

Assortimento
Soluzioni di visualizzazione XP
Assortimento
XP-503
Funzione
PC industriale
Descrizione
Pannello PC con display multitouch capacitivo
Caratteristiche generali della serie
DualCore CPU 1,65 GHz
Processore grafico potente
4GB DDR3-RAM
min. 32 GB SSD
min. 4GB Cfast memoria intercambiabile
2x Interfaccia Ethernet 10/100/1000 Mbps
2x USB-Host 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Licenza runtime GALILEO Open
Approvazioni CE, cUL508, CUL Class 1 Div 2 in preparazione
Display - tipot
Display a colori, TFT
Tecnologia touch
Multitouch capacitivo (PCT)
Numero colori
16,7 milioni
Risoluzione
WXGA
1366 x 768 Pixel
Progettazione verticale
No
Diagonale schermo
15,6
Widescreen Pollici
Esecuzione
Custodia in alluminio pressofuso e frontale in vetro in telaio di alluminio
Sistema operativo
Windows Embedded Standard 7 Kit "P" (64bit)
Licenza runtime GALILEO
licenza PLC
non incluso nell'offerta Eaton
Certificati di licenza per interfacce onboard
non necessario
interfacce integrate
2 x Ethernet 1000/100/10 Mbps
2 x USB-Host 3.0
1 x RS232
1 x RS485
1 x DVI-I
Esecuzione frontale
Vetro di sicurezza monolastra antiriflesso
Utilizzo
da incasso
Slot
per schede di memoria CFast: 1
Scheda di memoria automazione
per schede di memoria CFast
Schede di comunicazione inseribili (optional)
No
Sensore touch
Touch panel multifinger
Dissipazione
36 W

Dati tecnici

display
Display - tipot
Display a colori, TFT
Diagonale schermo
15,6
Widescreen Pollici
Risoluzione
WXGA
1366 x 768 Pixel
Superficie di visualizzazione visibile
344.23 x 193.54 mm
Formato
16:9
Angolo di lettura [[a sinistra/a destra/in alto/in basso]]
85°/85°/80°/80° ° (gradi)
Numero colori
16,7 milioni
Rapporto di contrasto
tipico 500:1
luminosità
tipico 300 cd/m2
Retroilluminazione
LED
Durata della di retroilluminzione
tipico 50000 h
Comando
Tecnologia
Projected Capacitive Touch (PCT)
Sensore touch
Touch panel multifinger
Sistema
Processore
x86, DualCore 1.65Ghz
Memoria interna
4GB DDR3-RAM, min. 32GB SSD
Memoria esterna
min. 4GB Cfast memoria intercambiabile
Raffreddamento
Raffreddamento sistema e CPU senza ventilatore, puramente passivo mediante convezione libera
Memorizzazione transitoria dell'orologio calendarioBatteria (durata)
Sostituibile, litio CR2032 (220 mAh, 3 V)
Memorizzazione transitoria dell'orologio calendarioTempo tampone (nello stato a tensione zero)
tip. 5 anni
Progettazione
software di visualizzazione
Galileo o 3rd party
licenza PLC
non incluso nell'offerta Eaton
Sistema operativo
Windows Embedded Standard 7 Kit "P" (64bit)
Licenza runtime GALILEO
Interfacce, comunicazione
interfacce integrate
2 x Ethernet 1000/100/10 Mbps
2 x USB-Host 3.0
1 x RS232
1 x RS485
1 x DVI-I
USB-Host
2 x USB 3.0
RS-232
senza separazione galvanica, connettore SUB-D 9 poli, UNC
RS-485
senza separazione galvanica, connettore SUB-D 9 poli, UNC
Slot
per schede di memoria CFast: 1
Ethernet
10/100/1000 Mbps
Alimentazione
Tensione nominale d'impiego
24 V DC SELV (safety extra low voltage)
Tensione ammessa
18-36 V DC
Dissipazione
36 W
Assorbimento di corrente [I]
Max. 1,5 A A
Generalità
Materiale custodia
Alluminio pressofuso
Esecuzione frontale
Vetro di sicurezza monolastra antiriflesso
Dimensioni (B x H x P)
404 x 255 x 83 mm
da incasso
Distanza: L x A ≥ 50 mm (1,97"), T ≥ 20 mm (0,79")
Inclinazione verticale: ⍺ ≦ ± 10° (con convezione naturale)
Piastra di montaggio: min. 1,5 mm (0,06"), max. 4 mm
Peso
4.95 kg
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP65 (frontale secondo EN 60529-1), IP20 (posteriore EN 60529-1), NEMA12 (secondo NEMA 250-2003)
ApprovazioniApprovazioni
cUL (UL508)
ApprovazioniCertificato
CE
ApprovazioniOmologazioni navali
DNV GL
Approvazioni
0000SPC-637
Direttive e normative applicateEMC
secondo direttiva 2004/108/EG
Direttive e normative applicateInterferenza emessa
secondo EN 55022:2010 Class A e EN 61000-6-4:2007
Direttive e normative applicateImmunità ai disturbi
secondo EN 55024:2010 e EN 61000-6-2:2005
EN 61131-2:2007
Caduta libera, imballato
gemäß ICE/EN 60068-2-32 m
RoHS
conforme
Condizioni ambientali
Temperatura ambientePressione atmosferica (esercizio)
795 - 1080 hPa
TemperaturaStoccaggio / trasporto [ϑ]
-20 - +60 °C
TemperaturaTemperatura ambiente di servizio min.
0 °C
TemperaturaTemperatura ambiente di servizio max.
+50 °C
Umidità dell'aria relativaCondensa
senza condensa
Umidità dell'aria relativaumidità relativa
10 - 90% senza condensa

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione statica, indipendente dalla corrente [Pvs]
36 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+50 °C
Grado di protezione
IP65 (frontale secondo EN 60529-1), IP20 (posteriore EN 60529-1)
NEMA12 (secondo NEMA 250-2003)
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / panel PC (EC001414)
Tecnica Di Informazione, Comunicazione E Media / Computer system for industrial use / Industrial PC / Panel PC ([email protected] [AFR616003])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
18 - 36 V
tipo di tensione di alimentazione
DC
numero di interfacce HW Industrial Ethernet
2
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
2
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
1
numero di interfacce HW SCSI
0
numero di interfacce HW PS2
0
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
sì
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
sì
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
esecuzione del display
TFT
diagonale schermo
15.6 pollice
numero di pixel orizzontali
1366
numero di pixel verticali
768
sistema operativo preinstallato
altri
memoria principale max.
4000 MByte
tastiera integrata
no
numero di tasti funzione
0
numero dei tasti con LED
0
numero dei tasti di sistema
0
con touch screen
sì
comando del cursore tramite mouse integrato
sì
grado di protezione (IP), lato frontale
IP65
tipo di protezione (NEMA)
12
temperatura d’esercizio
0 - 50
con hard disk
no
con unità CD-ROM
no
unità DVD presente
no
con unità disco CD-RW
no
unità DVD-RW presente
no
con unità dischetto
no
con altri supporti di memoria
no
configurazione personalizzata possibile
sì
numero di slot liberi, AGP
0
numero di slot liberi, PCI
0
numero di slot liberi, ISA
0
numero di slot liberi, PC-Card (PCMCIA)
0
montaggio su guida portante possibile
no
montaggio a parete/diretto possibile
no
montaggio frontale possibile
sì
montaggio su rack possibile
no
tipo di fissaggio, base da tavolo
no
tipo di fissaggio, montaggio su mensola
no
adatto per funzioni di sicurezza
no
larghezza frontale
404 mm
altezza frontale
255 mm
profondità di incasso
75.5 mm

Approvazioni

Product Standards
UL508, cULus; CE
UL File No.
E205091
CSA File No.
C22.2. No. 142-M1987
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -

Dimensioni

2726DIM-44
PC industriale XP-503 con diagonale schermo 15,6"
2726DRW-54
a, b ≧ 50 mm, c ≧ 20 mm, ϑ 0 ≦ T ≦ 50 °C
2726DIM-38
1,5 mm ≦ d ≦ 4 mm, e = 388 mm, f = 239 mm, ⍺ = 10°

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
XP-503-15-A10-A00-1B XP-503-15-A10-A00-1B 174475 IT_174475.pdf 334 Kbytes XP-503-15-A10-A00-1B XP-503-15-A10-A00-1B 174475 IT_174475.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
