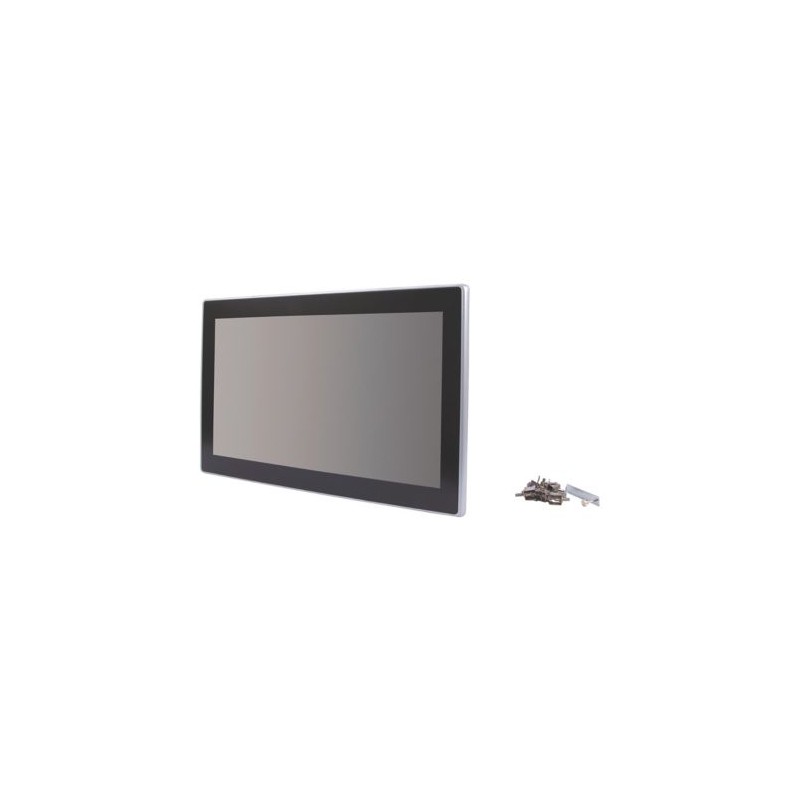

EATON - MOELLER XP-503-15-A10-A00-1B 174475 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XP-503-15-A10-A00-1B 174475 EATON ELECTRIC HMI XP-500 15 "

Referência: XP-503-15-A10-A00-1B

Código: 174475

Fabricante: EATON - MOELLER

Descrição:

HMI XP-500 15 "
PC capacitivo de painel multi-touch; 15.6"; 2 x Ethernet; 2 x USB 3.0; RS232; RS485; Com a licença galileu runtime incluída
PC de painel com licença capacitiva multitoque (PCT), 15,6", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Galileo Runtime
Panel PC, Tecnologia de toque: Multitoque capacitivo (PCT), Sensor de toque com painel de toque multitoque, Tamanho da tela (diagonal): 15,6 polegadas, Interfaces: 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Sistema operacional: Windows Embedded Standard 7, Software: Galileo ou 3rd party, Galileo Open Runtime License, Memória principal: 4000 MB, Grau de proteção (frontal): IP65, Tipo de display: TFT, Vidro temperado com revestimento antirreflexo, o operador pode ampliar e percorrer itens e documentos do sistema de ajuda integrado com dois dedos. Sensores de alta precisão evitam comandos indesejados ou partidas da máquina. Por exemplo, funções críticas só podem ser ativadas pressionando vários campos de controle ao mesmo tempo, o que melhora significativamente a segurança do sistema em comparação com os painéis de um toque. Os PCs de painel XP500 são executados no Windows Embedded 7. Os dispositivos estão disponíveis com os três tamanhos de tela widescreen a seguir: 10,1z, 15,6z e 21,5z. Seu design fino, com frente de vidro antirreflexo, oferece um visual moderno. Graças ao conceito robusto e resistente a arranhões de dispositivo frontal e aberto dos Panel PCs, eles são adequados para uso em quase todos os ramos da indústria relacionados à engenharia mecânica e de instalações.

Categorias:

  • Controladores industriais (PLC) > Painel de PC
  • EATON - MOELLER > Terminais de Toque IHM

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton XP Panel PC
Catalog Number
174475
EAN
7640130098152
Product Length/Depth
404 mm
Product Height
83 mm
Product Width
255 mm
Product Weight
4.95 kg
Certifications
CE
UL File No.: E205091
UL
UL508
CULus
DNV GL
Certified by UL for use in Canada
CSA File No.: C22.2. No. 142-M1987
EMC according to 2014/30/EU
CUL508
Model Code
XP-503-15-A10-A00-1B

Especificações do produto

Type
Industrial PC
Features
1 x RS232
1 x DVI-I
Min. 32 GByte SSD
Fanless CPU and system cooling, natural convection-based passive cooling
1.65 GHz dual-core CPU
4 GByte DDR3-RAM
min. 4 GByte of CFast removable memory
1 x RS485
Powerful graphic processor
2 x Ethernet interface 10/100/1000 Mbps
2 x USB host 3.0
Customer individual configuration
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
2 x Ethernet 1000/100/10 Mbps (built-in interface)
Touch screen
1 x RS485 (built-in interface)
2 x USB host 3.0 (built-in interface)
1 x RS232 (built-in interface)
1 x DVI-I (built-in interfaces)
Enclosure material
Aluminum (die-cast)
Memory capacity
4,000 MB
Ambient operating temperature - max
50 °C
Ambient operating temperature - min
0 °C
Ambient storage temperature - max
60 °C
Ambient storage temperature - min
-20 °C
Built-in depth
75.5 mm
Equipment heat dissipation, current-dependent Pvid
36 W
Front height
255 mm
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Main memory - max
4000 MB
Number of buttons with LED
0
Number of free slots (AGP)
0
Number of free slots (ISA)
0
Number of free slots (Other)
0
Number of free slots (PCI)
0
Number of free slots (PCMCIA)
0
Number of function buttons
0
Display size
16:9
344.23 x 193.54 mm
Environmental conditions
Condensation: Non-condensing
Backup time
5 years, typ. (time at zero voltage)
Battery runtime
Back-up of real-time clock: CR 2032 (220 mA/h, 3 V), replaceable
Voltage type
DC
Operating system
Windows Embedded Standard 7
Current consumption
1.5 A max.
Degree of protection
NEMA 12
IP20, rear (according to EN 60529-1)
Supply voltage
18-36 V DC, Power supply, permissible voltage
Software
Galileo Open Runtime License
Galileo or 3rd party
Degree of protection (front side)
IP65
Emitted interference
Class A (according to EN 55022:2010 and EN 61000-6-4:2007)
Mounting method
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting
Front build in possible
Display contrast ratio
500:1
Number of slots
1 (for CFast memory cards)
Display lighting
LED
Interference immunity
According to EN 61131-2:2007
According to EN 55024:2010
According to EN 61000-6-2:2005
Display type
TFT
Tempered glass with anti-reflective coating
Display viewing angle
85°/85°/80°/80° (left/right/up/down)
Relative humidity
10 - 90 % (non-condensing)
External memory
Min. 4 GB of CFast removable memory
Lifespan
50,000 h (Service life of back-lighting)
Functions
Mouse-cursor control integrated
Interfaces
2 x USB 3.0 Host
Ethernet (10/100/1000 Mbps)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Internal memory
4 GByte of DDR3 RAM, min. 32 GByte SSD
Luminance intensity
300 cd/m²
Model
Die-cast aluminum enclosure and glass front in aluminum frame
Number of colors of the display
16777216
Number of HW-interfaces (industrial ethernet)
2
Number of HW-interfaces (other)
1
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (PS2)
0
Number of HW-interfaces (RS-232)
1
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
1
Number of HW-interfaces (SCSI)
0
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
2
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Number of pixels (horizontal)
1366
Number of pixels (vertical)
768
Number of system buttons
0
Operating temperature - max
50 °C
Operating temperature - min
0 °C
Rated operational current for specified heat dissipation (In)
0 A
Pixel resolution
1366 x 768
WXGA
Processor
X86, DualCore 1.65Ghz
Processor type
Other
Screen size (diagonal)
15.6 in
Static heat dissipation, non-current-dependent Pvs
36 W
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
36 VDC
Supply voltage at DC - min
18 VDC
Width of the front
404 mm
Product category
Panel PC
Protocol
Other bus systems
EtherNet/IP
MODBUS
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
RoHs conformity
Yes
Touch technology
Capacitive multitouch (PCT)
Multi-touch touch panel touch sensor

ETIM for 174475 PLC´s (EC001414)

Nome da característicaTensão de alimentação AC 50 Hz (EF007532)
Valor da característica0 V
Nome da característicaTensão de alimentação AC 60 Hz (EF007533)
Valor da característica0 V
Nome da característicaTensão de alimentação DC (intervalo) (EF007534)
Valor da característica18 V
Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica2
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica1
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica1
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica2
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica1
Nome da característicaNúmero de interfaces HW SCSI (EF003138)
Valor da característica0
Nome da característicaNúmero de interfaces HW PS2 (EF003139)
Valor da característica0
Nome da característicaSuporta protocolo EtherCAT (EF017564)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaNão
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaSim
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaNão
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaSim
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaTipo de consola (EF008244)
Valor da característicaTFT
Nome da característicaDiagonal do ecrã (EF002032)
Valor da característica15.6 inch
Nome da característicaNúmero de pixels, horizontal (EF003099)
Valor da característica1366
Nome da característicaNúmero de pixels, vertical (EF003100)
Valor da característica768
Nome da característicaSistema operacional pré-instalado (EF007535)
Valor da característicaWindows Embedded Standard 7
Nome da característicaMemória principal máxima (EF003123)
Valor da característica4000 MB
Nome da característicaTeclado integrado (EF003141)
Valor da característicaNão
Nome da característicaNúmero de botões de função (EF003142)
Valor da característica0
Nome da característicaNúmero de botões com LED (EF009259)
Valor da característica0
Nome da característicaNúmero de botões do sistema (EF009260)
Valor da característica0
Nome da característicaCom ecrã sensível ao toque (EF003102)
Valor da característicaSim
Nome da característicaControlo do cursor do mouse integrado (EF003143)
Valor da característicaSim
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica12
Nome da característicaCertificado UL classe I para locais perigosos (EF017622)
Valor da característicaNão
Nome da característicaCertificado UL classe II para locais perigosos (EF017625)
Valor da característicaNão
Nome da característicaCertificado UL classe III para locais perigosos (EF017627)
Valor da característicaNão
Nome da característicaCertificado UL divisão I para locais perigosos (EF017628)
Valor da característicaNão
Nome da característicaCertificado UL divisão II para locais perigosos (EF017629)
Valor da característicaNão
Nome da característicaCertificado UL grupo A para locais perigosos (acetileno) (EF017632)
Valor da característicaNão
Nome da característicaCertificado UL grupo B para locais perigosos (hidrogénio) (EF017633)
Valor da característicaNão
Nome da característicaCertificado UL grupo C para locais perigosos (etileno) (EF017635)
Valor da característicaNão
Nome da característicaCertificado UL grupo D para locais perigosos (propano) (EF017636)
Valor da característicaNão
Nome da característicaCertificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637)
Valor da característicaNão
Nome da característicaCertificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638)
Valor da característicaNão
Nome da característicaCertificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639)
Valor da característicaNão
Nome da característicaTemperatura de operação (EF002393)
Valor da característica0 °C
Nome da característicaCom disco rígido (EF002000)
Valor da característicaNão
Nome da característicaCom disco ótico (EF012515)
Valor da característicaNão
Nome da característicaCom unidade de disquete (EF003128)
Valor da característicaNão
Nome da característicaCom outro sistema de armazenamento (EF003129)
Valor da característicaNão
Nome da característicaConfiguração individual do cliente (EF003132)
Valor da característicaSim
Nome da característicaNúmero de slots AGP livres (EF003133)
Valor da característica0
Nome da característicaNúmero de slots PCI livres (EF003134)
Valor da característica0
Nome da característicaNúmero de slots ISA livres (EF003135)
Valor da característica0
Nome da característicaNúmero de slots PCMCIA livres (EF003136)
Valor da característica0
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaNão
Nome da característicaMontagem na parede/montagem direta (EF007020)
Valor da característicaNão
Nome da característicaConstrução frontal possível (EF007016)
Valor da característicaSim
Nome da característicaPossível montagem em rack (EF007018)
Valor da característicaNão
Nome da característicaTipo de montagem, perna de mesa (EF007019)
Valor da característicaNão
Nome da característicaTipo de montagem, suporte de extração (EF007017)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaLargura da parte frontal (EF003651)
Valor da característica404 mm
Nome da característicaAltura da frente (EF003652)
Valor da característica255 mm
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica75.5 mm

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
