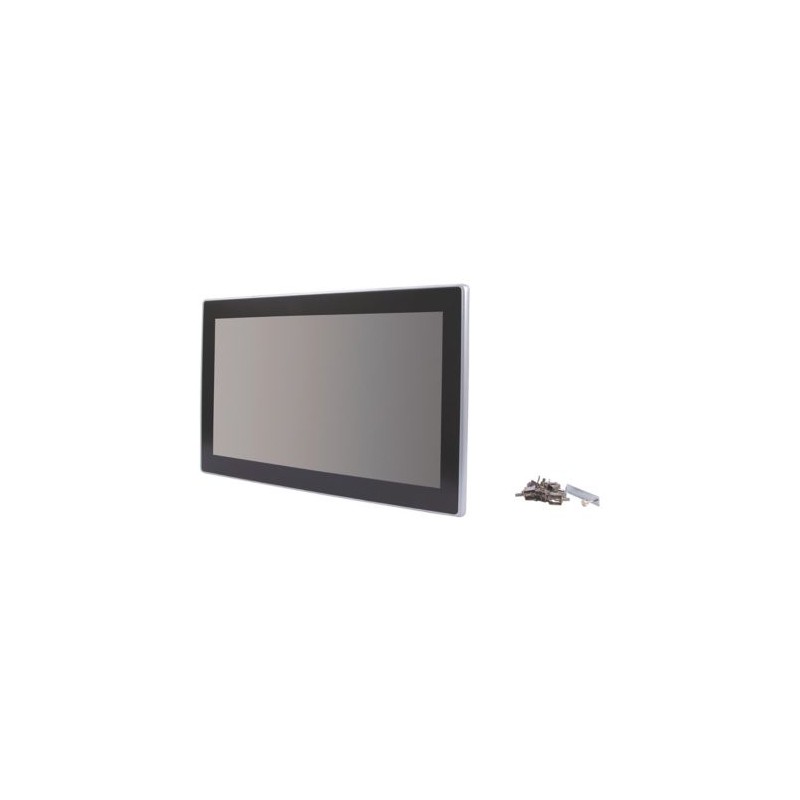

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XP-503-15-A10-A00-1B 174475 EATON ELECTRIC Panel PC Multi-Táctil capacitiva 15.6" 2 x Ethernet 2 x USB 3.0 R..

XP-503-15-A10-A00-1B

174475

EATON-MOELLER

Panel PC Multi-Táctil capacitiva; 15.6"; 2 x Ethernet; 2 x USB 3.0; RS232; RS485; Con Licencia Runtime Galileo Incluida

Más detalles


Controladores industriales (PLC) > Panel de PC

Terminales Táctiles HMI

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


15, 6" panel PC con capacitiva multi-touch (PCT), 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Galileo Licencia Runtime
El XP500 serie de Eaton, desarrollado específicamente para las necesidades de la construcción de maquinaria y de la planta de industrias de ingeniería, mejora el campo de la automatización, con el contemporáneo y familiar interfaces de control y operación de los controles que son ahora frecuentes en electrónica de consumo. Proyectado Táctil Capacitiva (PCT) la tecnología ofrece una intuitiva facilidad de uso y la funcionalidad multitáctil permite a los usuarios pulse los botones funcionales en la pantalla con varios dedos en una mano o con las dos manos. Al igual que en los modernos paneles táctiles y teléfonos inteligentes, el operador puede hacer zoom y desplazarse a través de los elementos y documentos desde el sistema de ayuda integrado con dos dedos. La alta precisión de los sensores de evitar imprevisto de comandos o la máquina se inicia. Por ejemplo, las funciones fundamentales sólo puede ser activado presionando múltiples campos de control, al mismo tiempo, mejorando significativamente la seguridad del sistema en comparación con un solo toque de paneles. XP500 Panel PCs ejecutar en Windows Embedded 7. Los dispositivos están disponibles con los siguientes tres widescreen tamaños de pantalla: 10.1", 15.6", y el 21,5". Su diseño delgado, con un no-reflectante de vidrio frontal, ofrece un aspecto moderno. Gracias a la robusta, resistente a rayones y abierto concepto de dispositivo en el Panel PCs hacen adecuados para su uso en casi todas las ramas de la industria involucrados en la mecánica y la ingeniería de la planta.

Programa de entrega

Gama de productos
La visualización de las soluciones de XP
Gama de productos
XP-503
La función
PC Industrial
Descripción
Panel PC con pantalla multitáctil capacitiva
Características comunes de los modelos de serie
1.65 GHz CPU de doble núcleo
Potente procesador gráfico
4GB DDR3-RAM
Min. 32 GB SSD
min. 4 GB de CFast de memoria extraíble
2x interfaz Ethernet de 10/100/1000 Mbps
2x USB 3.0 host
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Galileo Abrir Licencia Runtime
Aprobaciones CE, cUL508, CUL Clase 1 Div 2 en preparación
Pantalla - Tipo De
Pantalla a Color TFT
Touch-tecnología
Capacitiva multi-touch de la tecnología (PCT)
Número de colores
16.7 mil.
Resolución
WXGA
De 1366 x 768 Píxeles
Formato vertical
no
Diagonal de la pantalla
15.6
Pulgadas de pantalla ancha
Modelo
Fundición de aluminio y frente de vidrio en marco de aluminio
Sistema operativo
Windows Embedded Standard 7 Kit de "P" (64bit)
GALILEO Licencia Runtime
PLC-licencia
No se ofrece por Eaton
Certificados de licencia para interfaces de a bordo
No se requiere
construido-en las interfaces
2 x Ethernet 1000/100/10 Mbps
2 x USB 3.0 host
1 x RS232
1 x RS485
1 x DVI-I
El tipo de delantero
Vidrio templado con tratamiento anti-reflejo
La utilización de
Montaje al ras
Ranuras
Para tarjetas de memoria CFast: 1
Tarjeta de memoria de automatización
Para tarjetas de memoria CFast
Conectable tarjetas de comunicación (opcional)
no
Sensor de contacto
Multi-touch del panel táctil
La disipación de calor
36 W

Datos técnicos

Pantalla
Pantalla - Tipo De
Pantalla a Color TFT
Diagonal de la pantalla
15.6
Pulgadas de pantalla ancha
Resolución
WXGA
De 1366 x 768 Píxeles
Área Visible de la pantalla
344.23 x 193.54 mm
Formato
16:9
Visualización de rango de [[izquierda/derecha/arriba/abajo]]
85°/85°/80°/80° ° (Grados)
Número de colores
16.7 mil.
Relación de contraste (Normalmente)
Normalmente 500:1
Brillo
Normalmente 300 cd/mDos
Iluminación
LED
La vida de servicio de iluminación
Normalmente 50000 h
La operación
La tecnología
Proyectado Táctil Capacitiva (PCT)
Sensor de contacto
Multi-touch del panel táctil
Sistema de
Procesador
x86, 1.65 Ghz DualCore
La memoria interna
4 GB de memoria RAM DDR3, min. 32 GB SSD
Memoria externa
Min. 4 GB de CFast de memoria extraíble
Refrigeración
Sin ventilador de la CPU y el sistema de enfriamiento, de convección natural-base de refrigeración pasiva
Respaldo del reloj en tiempo realDe la batería (ciclo de vida)
Reemplazable de Litio CR2032 (220 mAh, 3V)
Respaldo del reloj en tiempo realCopia de seguridad (tiempo cero de tensión)
Normalmente de 5 años
Ingeniería
El software de visualización
Galileo o 3ª parte
PLC-licencia
No se ofrece por Eaton
Sistema operativo
Windows Embedded Standard 7 Kit de "P" (64bit)
GALILEO Licencia Runtime
Interfaces de comunicación
construido-en las interfaces
2 x Ethernet 1000/100/10 Mbps
2 x USB 3.0 host
1 x RS232
1 x RS485
1 x DVI-I
USB Host
2 x USB 3.0
RS-232
No galvánicamente aislado, 9-pin D-sub de enchufe, UNC
RS-485
No galvánicamente aislado, 9-pin D-sub de enchufe, UNC
Ranuras
Para tarjetas de memoria CFast: 1
Ethernet
10/100/1000 Mbps
Fuente de alimentación
Voltaje Nominal
24 V CC SELV (safety extra low voltage)
de voltaje permitido
18-36 V DC
La disipación de calor
36 W
Consumo de corriente [I]
max. 1,5 A UNA
General
Material de la carcasa
De aluminio de fundición
El tipo de delantero
Vidrio templado con tratamiento anti-reflejo
Dimensiones (W x H x D)
404 x 255 x 83 mm
montaje empotrado
Despacho: W x H ≥ 50 mm (1.97"), T ≥ 20 mm (0.79")
Inclinación respecto a la vertical: ⍺ ≦ ± 10 ° (si utiliza la convección natural)
Placa de montaje: min. 1.5 mm (0.06"), max. 4 mm
Peso
4.95 kg
Grado de protección (IEC/EN 60529, EN50178, VBG 4)
IP65 (en la parte delantera como por EN 60529-1), IP20 (en la parte trasera como por EN 60529-1), NEMA12 (según NEMA 250-2003)
AprobacionesAprobaciones
cUL (UL508)
Aprobacionescertificado
CE
Aprobacionesenvío de clasificación
DNV GL
Aprobaciones
0000SPC-637
Aplica las normas y directivasEMC
según 2004/108/CE
Aplica las normas y directivasEmite interferencias
Según EN 55022:2010 Clase y EN 61000-6-4:2007
Aplica las normas y directivasInmunidad a interferencias
Según EN 55024:2010 y EN 61000-6-2:2005
EN 61131-2:2007
Caída libre, embalado
gemäß de HIELO/EN 60068-2-32 m
RoHS
conforme
Las condiciones ambientales
Condiciones climáticas ambientalesLa presión de aire (funcionamiento)
795 - 1080 hPa
La temperaturaAlmacenamiento / Transporte [ϑ]
-20 - +60 °C
La temperaturaTemperatura ambiente de operación min.
0 °C
La temperaturaAmbiente de funcionamiento temperatura máx.
+50 °C
Humedad relativaLa condensación
Sin condensación
Humedad relativaHumedad relativa
10% a 90%, sin condensación

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
36 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
Grado de Protección
IP65 (en la parte delantera como por EN 60529-1), IP20 (en la parte trasera como por EN 60529-1)
NEMA12 (según NEMA 250-2003)
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / PC del Panel (EC001414)
La información, la comunicación y los medios de comunicación / tecnología / sistema Informático para uso industrial / Industrial de la PC / PC del Panel de la ([email protected] [AFR616003])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
18 - 36 V
Voltaje tipo de tensión de alimentación
DC
Número de HW-interfaces Ethernet industrial
Dos
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Uno
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Dos
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Uno
Número de HW-interfaces SCSI
Cero
Número de HW-interfaces de PS2
Cero
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
Sí
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Tipo de pantalla
TFT
Diagonal de la pantalla
15.6 pulgadas
Número de píxeles horizontales
Mil trescientos sesenta y seis
Número de píxeles verticales
Setecientos sesenta y ocho
Sistema operativo preinstalado
Otros
Max. la memoria principal
4000 MB
Teclado integrado
No
Número de botones de función
Cero
Número de botones con LED
Cero
Número de botones del sistema
Cero
Con pantalla táctil
Sí
Ratón de cursor en el control integrado de
Sí
Grado de protección (IP), frente
IP65
Grado de protección (NEMA)
Doce
Temperatura de la operación
0 - 50 °C
Con disco duro
No
Con unidad de CD-ROM
No
Con unidad de DVD
No
Con la unidad CD-RW
No
Con DVD RW
No
Con el disquete de la unidad de disco
No
Con otros medios de almacenamiento
No
Cliente de configuración individual
Sí
Número de AGP-ranuras
Cero
Número de PCI ranuras
Cero
Número de ISA-ranuras
Cero
Número de ranuras PCMCIA
Cero
Montaje en riel posible
No
Montaje en pared/montaje directo
No
Frente construir en posible
Sí
Bastidor de montaje posible
No
Tipo de montaje, de mesa, de pie
No
Tipo de montaje, la horca de montaje
No
Adecuado para las funciones de seguridad
No
La anchura de la parte delantera
404 mm
La altura de la frente
255 mm
Construido en profundidad
75.5 mm

Aprobaciones

Normas De Producto
UL508, cULus; CE
UL File No.
E205091
Archivo CSA No.
C22.2. Nº 142-M1987
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP65, UL/CSA Tipo: -

Dimensiones

2726DIM-44
XP-503 PC industrial con pantalla de 15,6" de pantalla en diagonal
2726DRW-54
a, b ≧ 50 mm, c ≧ 20 mm, ϑ 0 ≦ T ≦ 50 °C
2726DIM-38
1.5 mm ≦ d ≦ 4 mm, e = 388 mm, f = 239 mm, ⍺ = 10°

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 18 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
