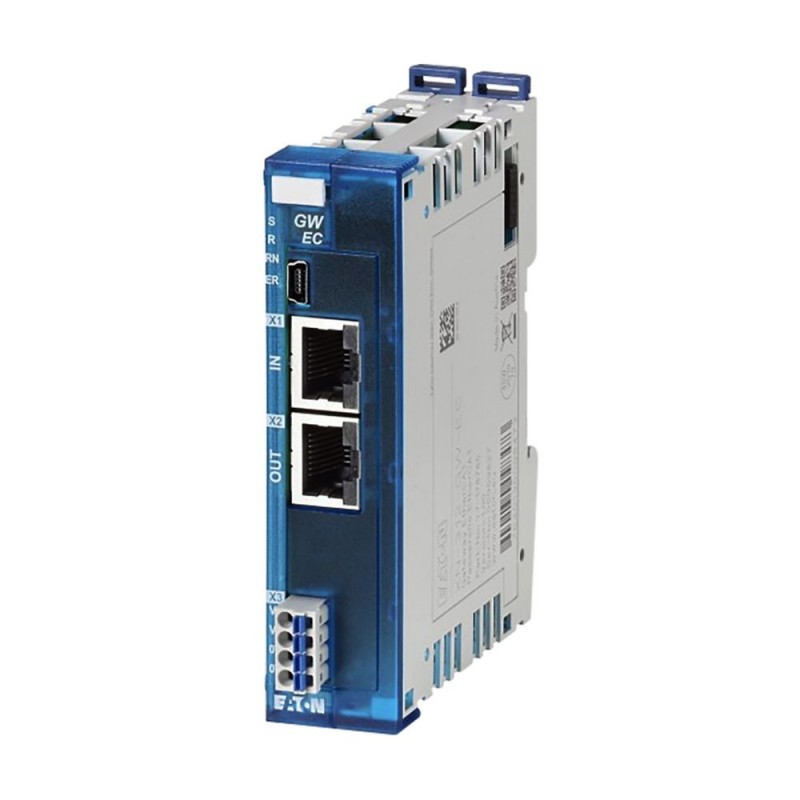

XN-312-GW-EC 178785 Y7-178785 EATON ELECTRIC Gateway XN300 EtherCAT
XN-312-GW-EC
178785
Y7-178785
EATON-MOELLER
Gateway XN300 EtherCAT
Eaton XN-312 Gateway to bus system EtherCAT
Gateway digitale fieldbus EtherCAT sotto forma di un modulo diviso del sistema I/O XN300 senza alimentazione
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Moduli I / O remoti XN300
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Gateway Eaton XN-312
Sigla catalogo
178785
EAN
7640130098473
Lunghezza/profondità del prodotto
104.2 mm
Altezza prodotto
29.3 mm
Larghezza prodotto
80.3 mm
Peso prodotto
0.095 kg
Certificazione/i
CE
UL508
IEC/EN 61131-2
UL508
IEC/EN 61131-2
Codice modello
XN-312-GW-EC
Features & Functions
Caratteristiche
collegamento bus di campo tramite accoppiatore separato possibile
Dotato di:
Separazione galvanica
General
Grado di protezione
IP20
Metodo di montaggio
montaggio su guida portante possibile
Tipo
Utilizzato con
XN300
Brightlayer
Brightlayer
Tipo di tensione
DC
Ambient conditions, mechanical
Metodo di montaggio
montaggio su guida portante possibile
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
Resistenza alle vibrazioni
Secondo IEC/EN 60068-2-6
Climatic environmental conditions
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C
Electro magnetic compatibility
Valore nominale sovratensione
0,5 kV, Cavo di alimentazione, Sovratensioni (IEC/EN 61131-2:2008, Livello 1), EMC
Terminal capacities
Capacità morsetti
0,25 - 0,75 mm², con puntalini con collare in plastica
0,25 - 1,5 mm², cavo rigido
0,25 - 1,5 mm², cavo rigido
Pin calibro
A1 (conforme a IEC/EN 60947-1)
Lunghezza di spelatura (conduttore principale)
10 mm
Electrical rating
Tensione di alimentazione
18-36 V DC, Alimentazione, tensione consentita
Tensione di alimentazione a 50 Hz AC - min
0 V
Tensione di alimentazione a 50 Hz AC - max
0 V
Tensione di alimentazione a DC - min
18 V
Tensione di alimentazione in DC - max
30 V
Communication
Tensione campo
24 V DC (UL)
Interfacce
Mini USB (interfaccia di servizio)
Ethernet (protocollo Ethernet-IP), Collegamento bus di campo
Ethernet (protocollo Ethernet-IP), Collegamento bus di campo
Protocollo
altri sistemi bus
EtherCAT
EtherCAT
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Design verification
Dissipazione statica, non dipendente da corrente Pvs
2.5 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 18 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW Industrial Ethernet (EF003020) | 2 |
| numero di interfacce HW USB (EF003025) | 1 |
| numero di interfacce HW altre (EF003027) | 1 |
| supporta il protocollo per EtherCAT (EF017564) | Sì |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio eGPRS (EDGE) (EF009703) | No |
| standard radio GSM (EF008524) | No |
| standard radio LTE (EF009709) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 80.3 mm |
| altezza (EF000040) | 29.3 mm |
| profondità (EF000049) | 104.2 mm |
