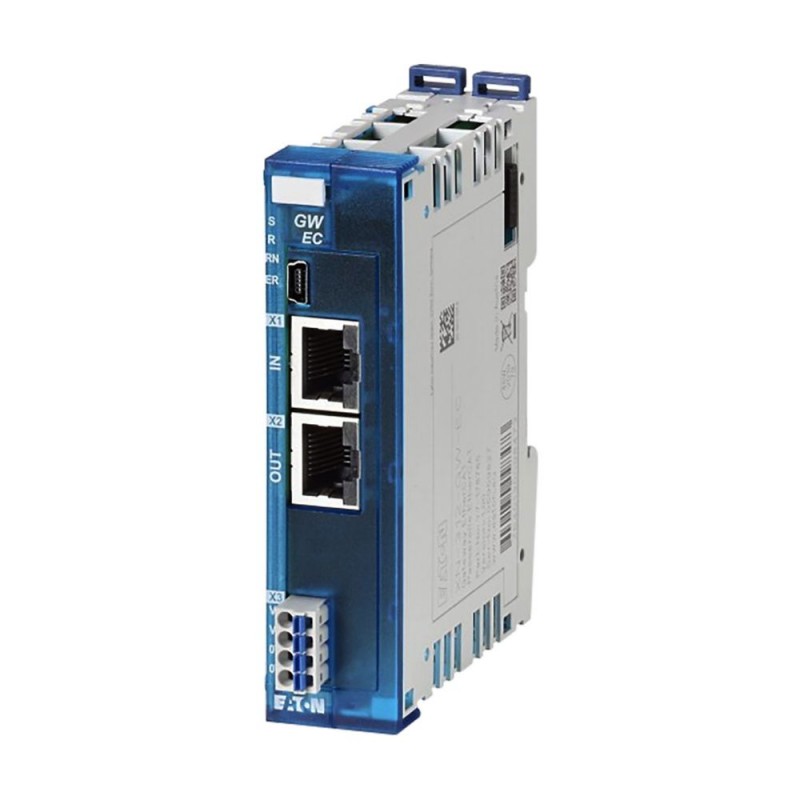

XN-312-GW-EC 178785 EATON ELECTRIC Puerta de enlace al sistema de bus EtherCAT
XN-312-GW-EC
178785
EATON-MOELLER
Gateway XN300 EtherCAT
Puerta de enlace al sistema de bus EtherCAT
Módulos E/S Remotas XN300
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Puerta de enlace al sistema de bus EtherCAT
Puerta de enlace digital para bus de campo EtherCAT en forma de un módulo de división del sistema de E/S XN300 sin fuente de alimentación
Programa de entrega
función
Puerta de enlace XN300
Técnica de conexión
Terminal de jaula de resorte push-in
función
Puerta de enlace EtherCAT XN-312 para XN300
Breve descripción
Puerta de enlace XN300 para redes Módulos de división XN300 en un bus de campo EtherCAT
Conexión de bus de campo
Ethernet (protocolo EtherCAT)
Interfaz de servicio
Mini USB Tipo B
Para su uso con
XN-322-...
Datos técnicos
General
normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
AprobacionesAprobaciones
después de Cristo
CE, en preparación: cULus
CE, en preparación: cULus
Aislamiento potencial
Sí, al bus de campo
Temperatura ambiente
-25 - +85 °C
Almacenamiento [θ]
-40 - +80 °C
Temperatura ambiente mínima de funcionamiento.
-25 °C
Temperatura ambiente de funcionamiento máx.
+60 °C
humedad relativa
5-95%, sin condensación
vibración
según IEC/EN 60068-2-6
Resistencia mecánica a los golpes
según IEC 60068-2-27 g
Soltar y derribar
de acuerdo con IEC 60068-2-31, sólo equipos portátiles y portátiles, caída libre de acuerdo con IEC 60068-2-32
Grado de Protección
IP20
Compatibilidad electromagnética (EMC)EDS [Descarga de aire/contacto]
EN 61131-2 kV
Compatibilidad electromagnética (EMC)Campos electromagnéticos [(0.08... 1) / (1,4... 2) / (2... 2,7) GHz ]
EN 61131-2 V/m
Compatibilidad electromagnética (EMC)estallar
EN 61131-2
Compatibilidad electromagnética (EMC)oleada
EN 61131-2
Compatibilidad electromagnética (EMC)RFI irradiado
EN 61131-2 V
Compatibilidad electromagnética (EMC)Interferencia emitida (radiada, alta frecuencia) [(30...230 MHz) / (230...1000 MHz)]
EN 61131-2 dB
Compatibilidad electromagnética (EMC)Fluctuaciones de voltaje/caídas de voltaje
EN 61131-2
Compatibilidad electromagnética (EMC)Prueba de tipo
EN 61131-2
Disipación de calor estática, no dependiente de la corriente [Pvs]
2,5 W
Consumo de corriente para la fuente de alimentación de +24 V [I]
(tipo)máx. 2,5 A mA
Dimensiones (W x H x D)
27,8 x 107,8 x 80,5 mm
Terminaciones
Datos clasificados
según VDE 0611 Parte 1/8.92/IEC/EN 60947-7-1
Diseño de conexión en dirección TOP
Terminales de jaula de resorte push-in
Longitud de extracción
10 milímetros
Conductores conectablessólido
0,2 -1,5 mm2
Conductores conectablesFlexible sin férula
0,2 -1,5 mm2
Conductores conectablesFlexible con férula
0,25 -0,75 mm2
Pin de calibre IEC/EN 60947-1
A1
gestión de redes
autobús
EtherCAT
Protocolo de bus
EtherCAT
Configuración máxima de la estación
32 módulos (XN-322) en diseño de rebanadas
Suministro del sistema [Usistema de sistema]
24 V CC
Tipo de coordinación "1" [Usistema de sistema]
19.2... 30 V CC
Voltaje de campo [Ul]
24 V CC
Rango admisible
18-30 V CC
Ondulación residual
Según EN 61131-2 %
Interfaz de servicio
Mini USB Tipo B
Diseño de conexión para bus de campo
Terminales de jaula de resorte push-in
Velocidad de transferencia de datos
100.000 kBit/s
Configuración de la velocidad de transferencia de datos
Automático
direccionamiento
Automático
Terminación del bus de campo
RJ45
Verificación de diseño según IEC/EN 61439
Datos técnicos para la verificación de diseño
Disipación de calor estática, no dependiente de la corriente [Pvs]
2,5 W
Temperatura ambiente mínima de funcionamiento.
-25 °C
Temperatura ambiente de funcionamiento máx.
+60 °C
Grado de Protección
IP20
Verificación de diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a los efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultra-violeta (UV)
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de las ASAMBLEAS
Cumple con los requisitos del estándar del producto.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).
Datos técnicos ETIM 7.0
PLC's (EG000024) / Bus de campo, decentr. periferia - módulo de comunicación (EC001604)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / Bus de campo, periférico descentralizado / Bus de campo, periférico descentralizado - módulo de comunicaciones ([email protected] [BAA073013])
Tensión de alimentación AC 50 Hz
0 - 0 V
Tensión de alimentación AC 60 Hz
0 - 0 V
Tensión de alimentación DC
18 - 30 V
Tipo de tensión de tensión de alimentación
DC
Protocolo de apoyo para TCP/IP
No
Protocolo de apoyo para PROFIBUS
No
Protocolo de apoyo a can
No
Protocolo de apoyo a INTERBUS
No
Protocolo de apoyo para ASI
No
Protocolo de apoyo para KNX
No
Protocolo de apoyo para MODBUS
No
Protocolo de apoyo a la autopista de datos
No
Protocolo de soporte para DeviceNet
No
Protocolo de apoyo para SUCONET
No
Protocolo de apoyo a la LON
No
Protocolo de apoyo a SERCOS
No
Protocolo de apoyo para PROFINET IO
No
Protocolo de apoyo para PROFINET CBA
No
Protocolo de apoyo a la Fundación Fieldbus
No
Protocolo de apoyo para EtherNet/IP
No
Protocolo de apoyo para la seguridad en el trabajo de AS-Interface
No
Protocolo de apoyo para devicenet safety
No
Protocolo de apoyo a la seguridad interbus
No
Protocolo de apoyo a PROFIsafe
No
Protocolo de apoyo a la seguridadBUS p
No
Protocolo de apoyo para otros sistemas de autobuses
Sí
Bluetooth estándar de radio
No
WLAN estándar de radio 802.11
No
GPRS estándar de radio
No
Gsm estándar de radio
No
UMTS estándar de radio
No
Maestro de enlaces de E/S
No
Accesorio del sistema
Sí
Grado de protección (P.I.)
IP20
Con posible separación
Sí
Conexión de bus de campo sobre el acoplador de bus separado posible
No
Posible montaje en riel
Sí
Montaje en pared/montaje directo
No
Construcción frontal en posible
No
Montaje en rack posible
No
Adecuado para funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
ninguno
Nivel de rendimiento según EN ISO 13849-1
ninguno
Agente de operación de apéndice (Ex ia)
No
Agente de operación de apéndice (Ex ib)
No
Categoría de seguridad de explosión para gas
ninguno
Categoría de seguridad de explosión para polvo
ninguno
Ancho
16,8 mm
altura
104,2 mm
profundidad
80,3 mm
Aprobaciones
Normas de productos
UL508; después de Cristo
UL Número de archivo.
E135462
Dimensiones
Notas: Los enchufes/conectores utilizados dependen de la versión.
