> >>BBA-TP3/120 107184 2465022 ELECTRIC Piastra morsetti, 35-120mm², 81mm
Prodotto precedente Prodotto successivo

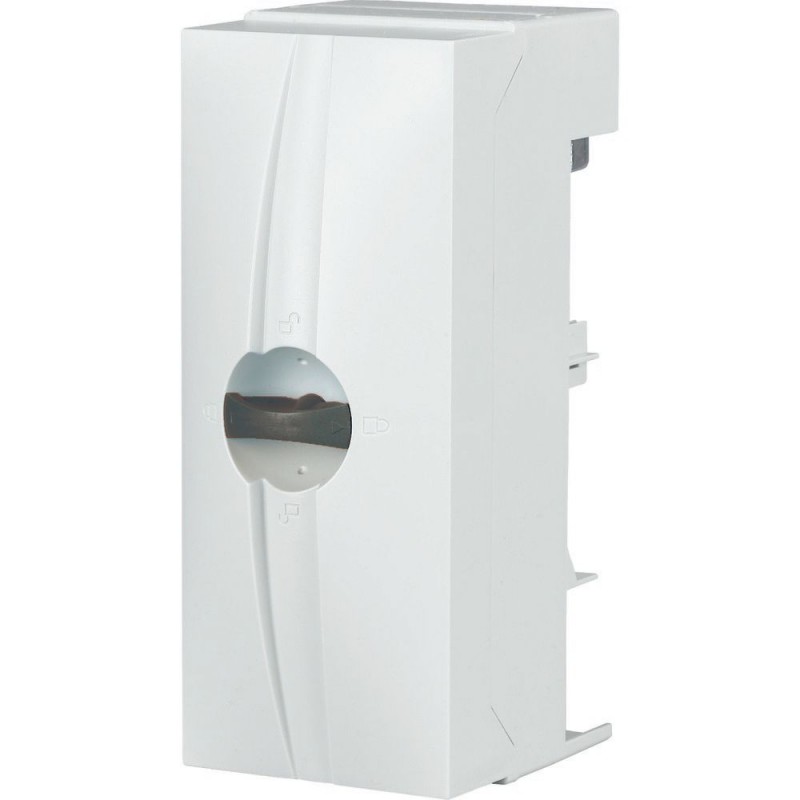

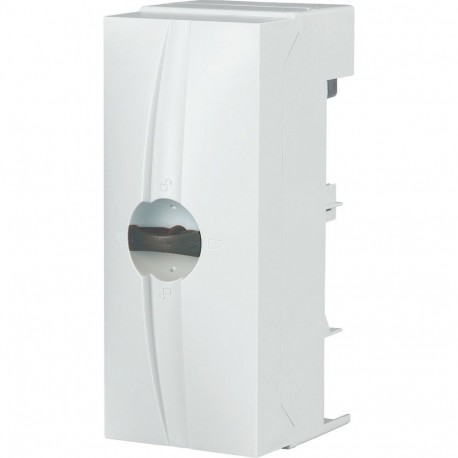

BBA-TP3/120 107184 2465022 EATON ELECTRIC Piastra morsetti, 35-120mm², 81mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BBA-TP3/120 107184 2465022 EATON ELECTRIC Piastra morsetti, 35-120mm², 81mm

BBA-TP3/120

107184

2465022

EATON-MOELLER

Piastra morsetti, 35-120mm², 81mm

Morsetto componibile 35-120 mm² 81 mm 440 A

Maggiori dettagli


apparecchi elettrici a bassa tensione > Terminale canalina

Interruttori Protezione motore PKZ (Accessori)

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $34.53
Prezzo unitario: $34.53

Quantità Prezzo
1+$34.53
2+$33.11
3+$29.84
4+$27.99
6+$26.47
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Piastra morsetti, 35-120mm², 81mm
Piastra morsetti di collegamento, sistema 60-mm, poli=3, tecnica di collegamento a vite, sezione di collegamento=35 fino a 120mm² o AWG2-MCM250 o 10x16x0.8, Ie=440A, larghezza=81mm, utilizzabile per sbarra 12x5/10 fino a 30x5/10 e doppio profilo a T, senza silicone, senza cloro, autoestinguente secondo UL 94, resistenza alla corrente di fuga CTI 200, resistente fino a 120 °C, morsetti rimovibili per la connessione di cavi non tagliati, vano morsetto LxA= 15x10mm, collegamento in serie possibile

Programma di fornitura

Assortimento
sistema 60-mm
Funzione di base
Tecnica di collegamento
Sotto gamma
Piastre morsetti
Materiale
senza silicone, senza cloro
autoestinguente
secondo UL 94
Resistenza alla corrente di fuga
CTI 200
Resistente alla temperatura
a 120°C
Descrizione
Morsetti rimovibili per la connessione di conduttori non tagliati
collegamento in serie possibile
Vano morsetto L x H
15 x 15 mm
Larghezza
81 mm
Numero di poli
3
Corrente nominale d'impiego [Ie]
440 A
conduttori
35 - 120 mm2
AWG 2 - MCM 250.


▤ 10 x 16 x 0,8
Cu factor
0,05 kg
utilizzo con
12 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
utilizzabile per
doppio profilo a T
Note

⊙ Conduttori circolari rigidi

Conduttori circolari flessibili con puntalino adeguatamente crimpato

Conduttori circolari flessibili

Conduttori settoriali rigidi

Conduttori settoriali flessibili

▤ Bandella in rame

▃ Barra in Cu

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Morsetto per Condotti Sbarre (EC000001)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Sistemi di morsettiere e componenti di sistema / Sistemi a morsettiera / Pannello elettrico (ecl@ss13-27-25-01-16 [BAA025018])
Spessore della sbarra collettrice
5 - 10 mm
Larghezza della sbarra collettrice
12 - 30 mm
Adatto per
Guida piatta
Larghezza del morsetto
81 mm
Sezione max. del conduttore
120 mm²
Max. corrente d’esercizio nominale Ie
440 A
Adatto per collegamento conduttore circolare
Si
Adatto per collegamento conduttore di settore
Si
Adatto per collegamento conduttore a nastro
Si

Approvazioni

Product Standards
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR, NMTR7
CSA File No.
236217
CSA Class No.
3211-37
North America Certification
UL listed, CSA certified
Conditions of Acceptability
Refer to approbation report
Specially designed for North America
No
Suitable for
Feeder circuits
Current Limiting Circuit-Breaker
Refer to approbation report
Max. Voltage Rating
600 V AC
Degree of Protection
Feeder circuits
