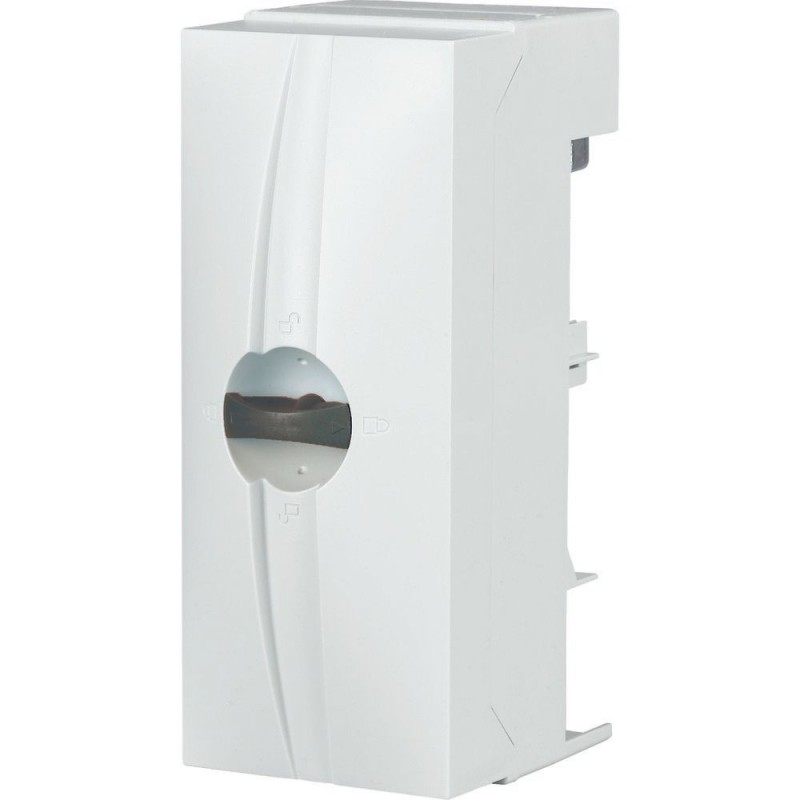

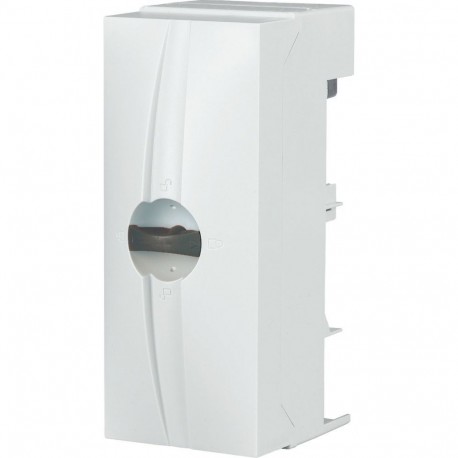

BBA-TP3/120 107184 Y7-107184 EATON ELECTRIC barramentos acessório Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-TP3/120 107184 Y7-107184 EATON ELECTRIC barramentos acessório

BBA-TP3/120

107184

Y7-107184

EATON-MOELLER

barramentos acessório

Bloco terminal de 3 polos 35-120 mm² 81 mm 440 A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal plate, 35-120mm², 81mm

Placa de terminais de conexão, sistema de 60 mm, postes = 3, terminais de parafuso, capacidade do terminal = 35 até 120 mm² ou AWG2-MCM250 ou 10x16x0,8, ou seja, = 440A, largura = 81 mm, pode ser usado para trilhos de 12x5/10 a 30x5/10 e perfil duplo T, sem silicone, sem cloro, autoextinguível para UL 94, resistência de esteira CTI 200, resistente à temperatura até 120°C, o terminal pode ser removido para a conexão de condutores não cortados, folga de terminação LxA = 15x10 mm, sem passagem possível

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $39.79
Preço unitário: $39.79
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
107184
EAN
4015081069477
Product Length/Depth
81 mm
Product Height
84 mm
Product Width
111.76 mm
Product Weight
0.52 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
CSA-C22.2 No. 14
CSA (File No. 236217)
IEC 60439-1
North America (UL listed, CSA certified)
CE marking
UL508A
UL (Category Control Number NMTR, NMTR7)
UL (File No. E300273)
CSA (Class No. 3211-37)
Model Code
BBA-TP3/120

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
440 A
Rated operational current
440 A
Rated operational current (Ie) - max
440 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal contact area
15 mm x 15 mm
Terminal capacity (conductor)
AWG 2 - MCM 250
16 mm x 0.8 mm (10x)
35 mm² - 120 mm²
Conductor cross section - max
120 mm²
Width clamp
81 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Connections
Clamp plate
Current limiting circuit breaker, refer to approbation report
Special features
  • The terminal can be removed for the connection of uncut conductors
  • Looping is possible
Suitable for
Sector conductor connection
Flat rail
Round conductor connection
Three-pole
Strip conductor connection
Used with
12 mm x 5/10 mm rail
25 mm x 5/10 mm rail
30 mm x 5/10 mm rail
Double T profile
15 mm x 5/10 mm rail
20 mm x 5/10 mm rail
Feeder circuits
60 mm system
Connection

ETIM for 107184 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 12 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 81 mm
Máx. seção transversal do condutor (EF004969) 120 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 440 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Sim
Adequado para conexão com condutor de fita (EF007242) Sim
