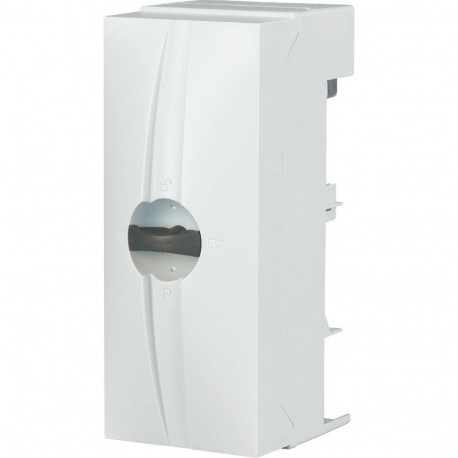

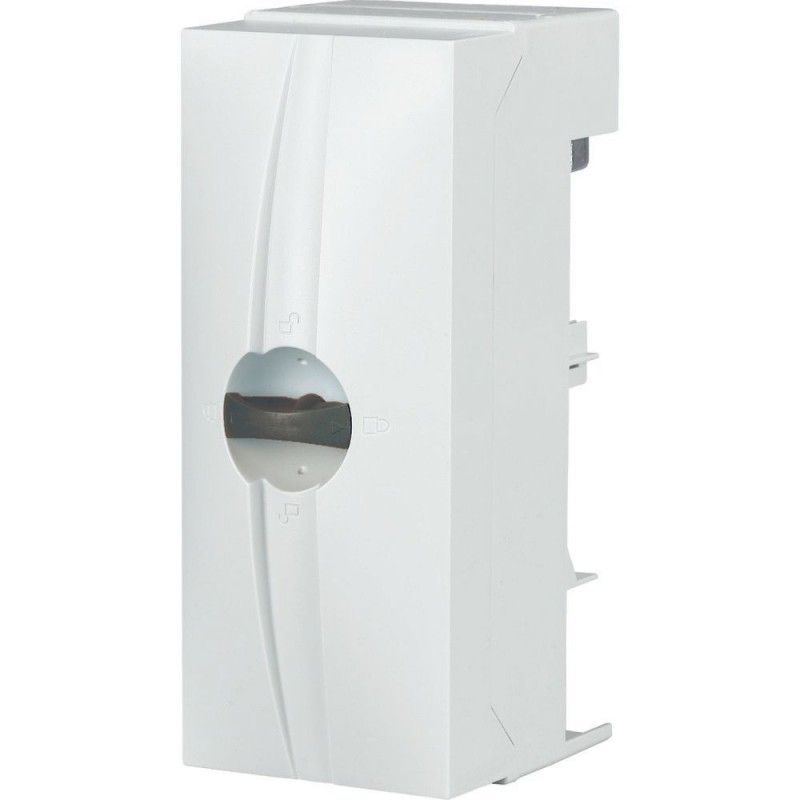

BBA-TP3/120 107184 Y7-107184 EATON ELECTRIC Borne de conexión 3 polos 35-120 mm² 81 mm 440 A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BBA-TP3/120 107184 Y7-107184 EATON ELECTRIC Borne de conexión 3 polos 35-120 mm² 81 mm 440 A

BBA-TP3/120

107184

Y7-107184

EATON-MOELLER

Borne de conexión, 3 polos, 35-120 mm², 81 mm, 440 A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal plate, 35-120mm², 81mm

Placa de terminales de conexión, sistema de 60 mm, postes = 3, terminales de tornillo, capacidad del terminal = 35 hasta 120 mm² o AWG2-MCM250 o 10x16x0.8, Ie = 440A, ancho = 81 mm, se puede utilizar para rieles 12x5/10 a 30x5/10 y perfil doble T, sin silicona, sin cloro, autoextinguible según UL 94, resistencia de pista CTI 200, resistente a la temperatura hasta 120 °C, el terminal se puede quitar para la conexión de conductores sin cortar, espacio de terminación WxH = 15x10 mm, no es posible el paso

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Interruptores Protectores de Motor

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $39.79
Precio unitario: $39.79
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
107184
EAN
4015081069477
Product Length/Depth
81 mm
Product Height
84 mm
Product Width
111.76 mm
Product Weight
0.52 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
CSA-C22.2 No. 14
CSA (File No. 236217)
IEC 60439-1
North America (UL listed, CSA certified)
CE marking
UL508A
UL (Category Control Number NMTR, NMTR7)
UL (File No. E300273)
CSA (Class No. 3211-37)
Model Code
BBA-TP3/120

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
440 A
Rated operational current
440 A
Rated operational current (Ie) - max
440 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal contact area
15 mm x 15 mm
Terminal capacity (conductor)
AWG 2 - MCM 250
16 mm x 0.8 mm (10x)
35 mm² - 120 mm²
Conductor cross section - max
120 mm²
Width clamp
81 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Connections
Clamp plate
Current limiting circuit breaker, refer to approbation report
Special features
  • The terminal can be removed for the connection of uncut conductors
  • Looping is possible
Suitable for
Sector conductor connection
Flat rail
Round conductor connection
Three-pole
Strip conductor connection
Used with
12 mm x 5/10 mm rail
25 mm x 5/10 mm rail
30 mm x 5/10 mm rail
Double T profile
15 mm x 5/10 mm rail
20 mm x 5/10 mm rail
Feeder circuits
60 mm system
Connection

ETIM for 107184 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 5 mm
Anchura de las barras colectoras (EF007219) 12 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 81 mm
Sección máxima de conductor (EF004969) 120 mm²
Corriente de funcionamiento nominal máx. (EF007356) 440 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) Sí
Apto para la conexión de conductor de cinta (EF007242) Sí
