BPZ-KB-1/2/800-ALU 102712 Y7-102712 EATON ELECTRIC Terminal block 1 pole, 800A, 2 output terminals, ALU Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BPZ-KB-1/2/800-ALU 102712 Y7-102712 EATON ELECTRIC Terminal block 1 pole, 800A, 2 output terminals, ALU

BPZ-KB-1/2/800-ALU

102712

Y7-102712

EATON-MOELLER

Terminal block 1 pole, 800A, 2 output terminals, ALU

Blocco distributore 1P, 800A, 2 terminali di uscita, ALU

Morsettiera a 1 polo, BPZ-KB-...-ALU, struttura in alluminio, corrente nominale di funzionamento 800A, montaggio su guida DIN o piastra di montaggio, omologazione UL, rende il cablaggio meno dispendioso in termini di tempo, circa l'80% in meno di spazio richiesto. Design del modulo, i sistemi da 1 a 4 poli possono essere assemblati utilizzando vari blocchi. Grado di protezione IP10, tensione di esercizio max. 1000 V AC, 1500 VDC. Dotazione: 1 x morsettiera a 1 polo

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $116.58
Prezzo unitario: $116.58
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Programma di fornitura

Tipo di fissaggio
Quadro di distribuzione montato a pavimento
In custodia
Da incasso
Materiale
Alluminio
Grado di protezione
IP10
Posizione di montaggio
universale
Poli
a 1 polo
Larghezza
72 mm
Profondità
80 mm
Altezza
145 mm
Numero di morsetti per polo
3
Corrente nominale
800 A

Dati tecnici

Generalità
Conformità alle norme
IEC 60 947 -7 -1
RoHS (secondo la Direttiva CE 2002/95/CE del Parlamento e del Consiglio Europeo)
conforme
Resistenza a temperatura
100 °C
Classe di infiammabilità a norma UL94
V-0
Valore CTI dell'isolamento
600 V
Grado di protezione
IP10
Note di montaggio
Installazione su guida DIN e piastra di montaggio
Risparmio di tempo in fase di cablaggio
Ca. 80% di risparmio di spazio
Struttura modulare, con più blocchi è possibile realizzare sistemi 1 - 4 poli
Importante
Questo blocco di distribuzione di potenza è adatto ai conduttori ALU e CU.
Prestare attenzione alle linee guida per la corretta manipolazione durante la procedura di connessione dei conduttori in alluminio.
Pulire e spazzolare le superfici di contatto, quindi lubrificarle con un lubrificante adeguato.
A titolo precauzionale, è consigliabile verificare regolarmente che le giunzioni siano serrate.
Elettrico
IECCarico elettrico massimo/Al
630 A
IECMax. carico elettrico / Cu
800 A
IECTensione massima di funzionamento/Al
1000 V CA
IECTensione massima di funzionamento/Al
1500 V CC
IECMax. tensione di esercizio / Cu
1000 V AC
IECMax. tensione di esercizio / Cu
1500 V DC
Materiale
MaterialeCorpo morsetti
Alluminio
MaterialeCustodia
PA66
MaterialePerno filettato con chiave a brugola
acciaio
Finitura superficialeCorpo morsetti
con trattamento superficiale
Finitura superficialePerno filettato con chiave a brugola
Zincato
ColoreCustodia
grigio, RAL 7035
Sezioni di collegamento
Accessorigido/semirigido
35 - 300 mm²
Accessorigido/semirigido
2 - 600 MCM AWG
AccessoFlessibile (con puntalino)
16 - 240 mm²
AccessoFlessibile (con puntalino)
6 - 500 MCM AWG
AccessoFlat copper bars
9 x 4 - 50 x 10
AccessoCoppia
25 - 35 Nm
AccessoCoppia
221 - 309,7 lbf
derivazionerigido/semirigido
35 - 300 mm²
derivazioneFlessibile (con puntalino)
16 - 240 mm²
derivazioneFlat copper bars
9 x 4 - 24 x 10 mm
derivazioneCoppia
25 - 35 Nm
derivazioneCoppia
221 - 309,7 lbf
Notes regarding connection
Al-sector conductors tested up to 70mm²

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione dell’energia/apparecchi elettrici (EG000015) / modulo distributore morsetti (EC001894)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Materiale Elettrico Di Isolamento E Collegamento / Energy distribution system / Distributor assembly terminal blocks ([email protected] [ACO381011])
altezza
145 mm
larghezza
72 mm
profondità
80.5 mm
max. corrente nominale
800 A
numero di poli
1
sezione conduttore flessibile (a filo sottile) con bussola d'estremità
35 - 300 mm
sezione conduttore rigida (uni-/multifilare)
35 - 300 mm
numero di punti di fissaggio per ogni polo
3
con guida PE
no
con guida N
no

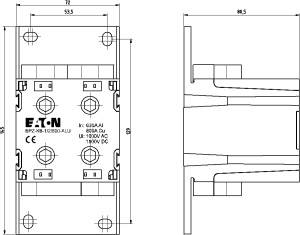

Dimensioni

mas_BPZ_KB_1_2_800_alu

ETIM for 102712 Sistemi di distribuzione dell'energia (EC001894)
Caratteristica Valore
altezza (EF000040) 145 mm
larghezza (EF000008) 72 mm
profondità (EF000049) 80.5 mm
max. corrente nominale (EF007926) 800 A
numero di poli (EF001391) 1
sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) 25 mm²
sezione conduttore rigida (uni-/multifilare) (EF003462) 35 mm²
numero di punti di fissaggio per ogni polo (EF002519) 3
con guida PE (EF007967) No
con guida N (EF007963) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BPZ-KB-1/2/800-ALU Y7-102712 102712 IT_102712.pdf 202 Kbytes BPZ-KB-1/2/800-ALU Y7-102712 102712 IT_102712.pdf
