BPZ-KB-1/2/800-ALU 102712 Y7-102712 EATON ELECTRIC Terminal block 1 pole, 800A, 2 output terminals, ALU Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BPZ-KB-1/2/800-ALU 102712 Y7-102712 EATON ELECTRIC Terminal block 1 pole, 800A, 2 output terminals, ALU

BPZ-KB-1/2/800-ALU

102712

Y7-102712

EATON-MOELLER

Terminal block 1 pole, 800A, 2 output terminals, ALU

BPZ-KB-1/2/800-ALU

Bornier

Bornier 1 pôle, BPZ-KB-...-ALU, construction en aluminium, courant de fonctionnement nominal 800 A, montage sur rail DIN ou plaque de montage, homologué UL, rend le câblage moins chronophage, env. 80 % d’espace en moins. Conception modulaire, les systèmes de 1 à 4 pôles peuvent être assemblés à l’aide de plusieurs blocs. Degré de protection IP10, tension de fonctionnement max. 1000 V AC , 1500 VDC. Equipement fourni : 1 bornier 1 pôle

Plus de détails


Systèmes de distribution d'énergie / Commutateurs > Module de distribution pour bornes

Coffrets et armoires industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $116.08
Prix unitaire: $116.08
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Bornier

Gamme de livraison

Type de montage
Armoire au sol
Montage en saillie
Montage encastré
Matériaux
Aluminium
Degré de protection
IP10
Position de montage
universel
Nombre de pôles
1 pôle
Largeur
72 mm
Profondeur
80 mm
Hauteur
145 mm
Nombre de points de raccordement par pôle
3
Courant assigné
800 A

Caractéristiques techniques

Généralités
Conformité aux normes
IEC 60 947 -7 -1
RoHS (selon la directive 2002/95/EG du Parlement européen et du Conseil)
conforme
Tenue en température
100 °C
Classe d'inflammabilité selon UL 94
V-0
Valeur CTI de l'isolant
600 V
Degré de protection
IP10
Montage
Montage sur rail DIN ou sur platine.
Gain de temps de câblage.
Environ 80% de gain de place.
Montage modulaire, des systèmes de 1 à 4 pôles peuvent être assemblés avec plusieurs blocs.
Important
Ce bloc de distribution accepte des câbles en cuivre ou en aluminium ronds.
Les câbles en aluminium doivent être connectés dans les règles de l'art.
Le câble en aluminium doit être nettoyé, brossé et enduit de graisse appropriée.
Les câbles doivent être resserrés régulièrement.
Electriques
IECCourant max. / Al
630 A
IECCourant max. / Cu
800 A
IECTension max. / Al
1000 V AC
IECTension max. / Al
1500 V DC
IECTension max. / Cu
1000 V AC
IECTension max. / Cu
1500 V DC
Matériaux
MatériauxBloc de connexion
Aluminium
MatériauxBoîtier
PA66
MatériauxVis sans tête 6 pans creux
Acier
Propriété de surfaceBloc de connexion
Traité en surface
Propriété de surfaceVis sans tête 6 pans creux
Zingué
CouleurBoîtier
gris, RAL 7035
Sections raccordables
Alimentationmono-brin/rigide multi-brins
35 - 300 mm²
Alimentationmono-brin/rigide multi-brins
2 - 600 MCM AWG
Alimentationsouple (avec embout)
16 - 240 mm²
Alimentationsouple (avec embout)
6 - 500 MCM AWG
AlimentationBarres de cuivre méplates
9 x 4 - 50 x 10
AlimentationCouple de serrage
25 - 35 Nm
AlimentationCouple de serrage
221 - 309,7 lbf
Sortiesmono-brin/rigide multi-brins
35 - 300 mm²
Sortiessouple (avec embout)
16 - 240 mm²
SortiesBarres de cuivre méplates
9 x 4 - 24 x 10 mm
SortiesCouple de serrage
25 - 35 Nm
SortiesCouple de serrage
221 - 309,7 lbf
Remarques sur le raccordement
Testé avec câble sectoriel alu jusqu'à 70 mm².

Caractéristiques techniques ETIM 7.0

Systèmes de distribution d'énergie / Commutateurs (EG000015) / Module de distribution pour bornes (EC001894)
Electricité, Electronique, Automatisation et Commande / Matériel d’isolation et de liaison électrique / Système de distribution de puissance / Bornier pour tableau de distribution ([email protected] [ACO381011])
hauteur
145 mm
largeur
72 mm
profondeur
80.5 mm
courant assigné max.
800 A
nombre de pôles
1
section de conducteur flexible (fil fin) avec embout de câble
35 - 300 mm²
section de conducteur rigide (monofilaire/multifilaire)
35 - 300 mm²
nombre de positions de serrage par pôle
3
avec rails PE
non
avec rails N
non

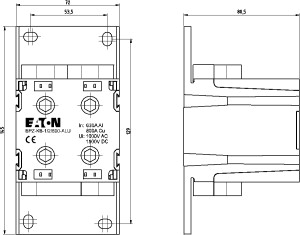

Encombrements

mas_BPZ_KB_1_2_800_alu

ETIM for 102712 Systèmes de distribution d'énergie / Commutateurs (EC001894)
Caractéristique Valeur
Hauteur (EF000040) 145 mm
Largeur (EF000008) 72 mm
Profondeur (EF000049) 80.5 mm
Courant assigné max. (EF007926) 800 A
Nombre de pôles (EF001391) 1
Section de conducteur flexible (fil fin) avec embout de câble (EF003460) 25 mm²
Section de conducteur rigide (monofilaire/multifilaire) (EF003462) 35 mm²
Nombre de positions de serrage par pôle (EF002519) 3
Avec rails PE (EF007967) Non
Avec rails N (EF007963) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BPZ-KB-1/2/800-ALU Y7-102712 102712 FR_102712.pdf 202 Kbytes BPZ-KB-1/2/800-ALU Y7-102712 102712 FR_102712.pdf
