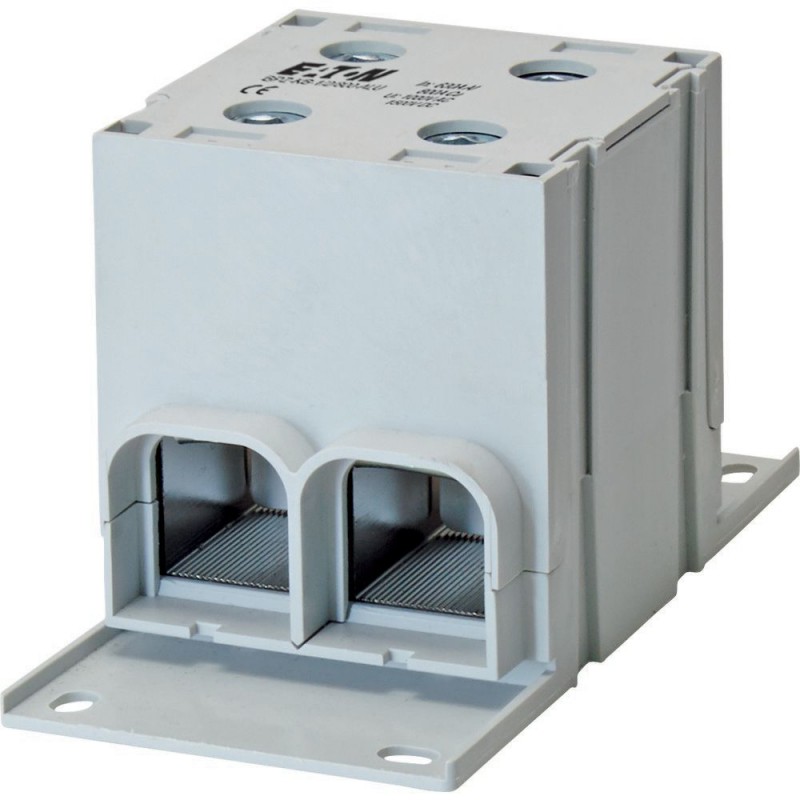

BPZ-KB-1/2/800-ALU 102712 1243569 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-1/2/800-ALU 102712 1243569 EATON ELECTRIC Eaton XVTL

BPZ-KB-1/2/800-ALU

102712

1243569

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 1P, 800A, 2 terminais de saída, ALU

Bloco Terminal 1 Polo, 800A, 2 Terminais de Saída, ALU

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

▲

Mais informação

▲


Bloco Terminal 1 pólo, 800A, 2 terminais de saída da temperatura, JANTES de
1-pólo do bloco de terminais, BPZ-KB-...-JANTES de alumínio de construção, corrente operacional nominal de 800 A, fixação em trilho DIN ou montagem em placa, UL, faz fiação menos demorado, ca. 80% a menos de espaço é necessário.Projeto do módulo, 1-pólos 4 pólos os sistemas podem ser montados usando vários blocos. Grau de proteção IP10, max. tensão operacional 1000 V AC , 1500 VDC. Equipamento fornecido: 1 1 pólo do bloco de terminais

Programa de entrega

Tipo de montagem
Chão quadro de distribuição
Montagem em superfície
Flush montado
Material
Alumínio
Grau de Proteção
IP10
Posição de montagem
universal
Número de pólos
1 pólo
Largura
72 mm
Profundidade
80 mm
Altura
145 mm
Número de unidades de fixação por poste
Três
Nominal de corrente do dispositivo
800

Dados técnicos

Geral
Normas
IEC 60 947 -7 -1
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura de deflexão térmica
100 °C
UL 94 chama classificação
V-0
Índice comparativo de trilhamento
600 V
Grau de Proteção
IP10
Detalhes de montagem
Clica em trilho DIN ou na placa de base.
Economize tempo na fiação.
Economize 80% do espaço utilizado.
Construção Modular, 1-4 pólo Sistemas podem ser construídos com vários blocos.
Importante
Este Bloco de Distribuição de Potência é adequado para JANTES e o CU de condutores.
Por favor, preste atenção para o comum orientações de manuseio quando ligar os condutores de Alumínio.
Limpar e escovar as superfícies de contacto e lubrifique-os com um lubrificante apropriado.
Como precaução, as conexões devem obter reapertados regularmente.
Elétrica
IECMax. carga elétrica / Al
630 A
IECMax. carga elétrica / Cu
800
IECMax. tensão de operação / Al
1000 V AC
IECMax. tensão de operação / Al
1500 V DC
IECMax. tensão de operação / Cu
1000 V AC
IECMax. tensão de operação / Cu
1500 V DC
As características do Material
MaterialFixação do corpo
Alumínio
MaterialHabitação
PA66
MaterialSextavado parafuso de ajuste
Aço
Acabamento da superfícieFixação do corpo
Banhado
Acabamento da superfícieSextavado parafuso de ajuste
Zn-Chapeado
CorHabitação
cinza, RAL 7035
A capacidade do Terminal
Incomerfio único/multi fio
35 - 300 mm2
Incomerfio único/multi fio
2 - 600 MCM AWG
Incomerde fio fino (com luva)
16 - 240 mm2
Incomerde fio fino (com luva)
6 - 500 MCM AWG
IncomerPlano de barras de cobre
9 x 4 - 50 x 10
IncomerTorque
25 - 35 N/m
IncomerTorque
221 - 309.7 lbf
Despesasfio único/multi fio
35 - 300 mm2
Despesasde fio fino (com luva)
16 - 240 mm2
DespesasPlano de barras de cobre
9 x 4 24 x 10 mm
DespesasTorque
25 - 35 N/m
DespesasTorque
221 - 309.7 lbf
Notas sobre a conexão
Al-setor de condutores testados até 70mm2

Dados técnicos ETIM 7.0

Sistemas de distribuição de energia (EG000015) / Distribuidor montagem de blocos de terminais (EC001894)
De engenharia elétrica, automação, controle de processo / engenharia de isolação Elétrica e conexão material / sistema de distribuição de Energia / Distribuidor montagem de blocos de terminais ([email protected] [ACO381011])
Altura
145 mm
Largura
72 mm
Profundidade
80.5 mm
Max. corrente nominal
800
Número de pólos
Um
Condutor de seção transversal flexível (fine-strand) com a extremidade do cabo manga
35 - 300 mm2
Condutor de seção transversal do sólido (sólido, trançado)
35 - 300 mm2
Número de pinça de vagas por pólo
Três
Com PE-ferroviário
Nenhum
Com N-ferroviário
Nenhum

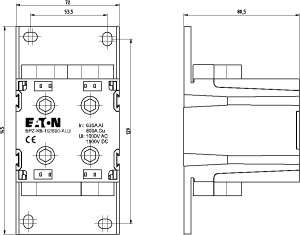

Dimensões

mas_BPZ_KB_1_2_800_alu
