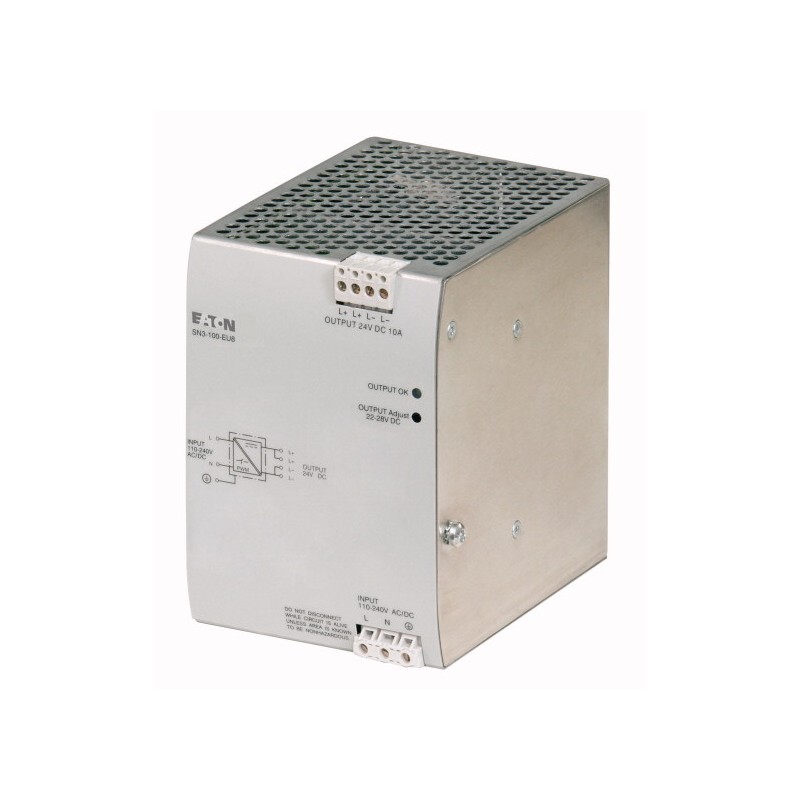

SN3-100-EU8 100644 EATON ELECTRIC Moni stabilizzata fonte di energia Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

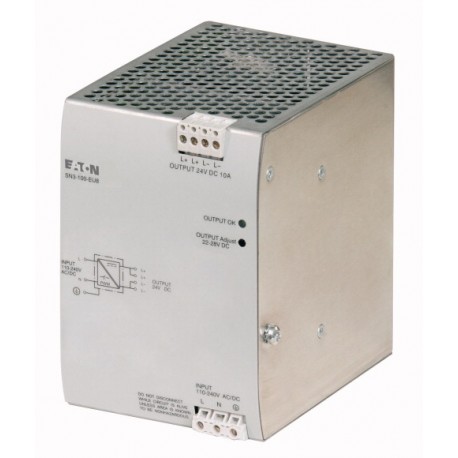

SN3-100-EU8 100644 EATON ELECTRIC Moni stabilizzata fonte di energia

SN3-100-EU8

100644

EATON-MOELLER

Moni stabilizzata fonte di energia

Alimentatore switching, 24-28VDC, regolabile, 10A

Alimentatore switching switching pulsato primario, intervallo di tensione di ingresso: 85-264VAC o 100-350VDC, tensione di uscita 22-28VDC regolabile, corrente di uscita nominale 10A, riserve di potenza fino al 50%, fino a 5 dispositivi collegabili in parallelo per aumentare la potenza e per la ridondanza, alta efficienza fino al 90%

Maggiori dettagli


sistemi di controllo industriali (PLC) > Alimentazione del sistema PLC

Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Alimentatore switching, 24-28VDC, regolabile, 10A
Alimentatore switching lato primario, campo d'ingresso tensione:85-264VAC​ o​ 100-350VDC, tensione di uscita​ 22-28VDC​ regolabile, corrente nominale di uscita 10A, riserva di potenza fino al 50%, possibilità di collegare in parallelo fino a 5 apparecchi per realizzare un circuito ridondante e per incrementare le prestazioni, alto grado di rendimento fino a 90%

Programma di fornitura

Assortimento
Alimentatori switching SN3
Descrizione
Commutazione lato primario, riserva di potenza fino al 50 %
possibilità di collegare in parallelo fino a 5 apparecchi per realizzare un circuito ridondante e per incrementare le prestazioni
Fasi
monofase
Campo d'ingresso tensione
85 - 264 V AC
100 - 350 V DC
Note
Con U ≧ 264 V DC utilizzare anche un fusibile esterno appropriato.
Tensione nominale di uscita
24 V DC (-1/5%)
Corrente nominale di uscita
10 A
Campo di taratura della tensione di uscita
22 - 28 V DC
Potenza nominale di uscita
240 W
utilizzabile per
easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…

Dati tecnici

Generalità
Conformità alle norme
EN 61204, 2006/95/EC, 2004/108/EC, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950)
Grado di protezioneCustodia
IP20
Grado di protezioneMorsetti
IP20
Classe di protezione
Secondo EN 61140, classe 1
Montaggio
Guida DIN (IEC/EN 60715), fissaggio a scatto
Posizione di montaggio
orizzontale
Dissipazione
Tip. ≦ 29 W
Grado di efficienza
88 %
Peso
1.07 kg
Distanza minima dagli apparecchi adiacenti
Orizzontale 10, verticale 80 mm
Sezioni di collegamento
Azionare i morsetti di collegamento ad innesto solo in condizioni senza carico.
Circuito d'ingressoFlessibile con puntalino
0,2…2,5 (22…14 AWG) mm2
Circuito d'ingressoflessibile senza puntalino
0,2…2,5 (22…14 AWG) mm2
Circuito d'ingressomassiccio
0,2…2,5 (22…14 AWG) mm2
Circuito d'uscitaFlessibile con puntalino
0,12…2,5 (26…14 AWG) mm2
Circuito d'uscitaflessibile senza puntalino
0.12…2.5 (26…14 AWG) mm2
Circuito d'uscitamassiccio
0,12…2,5 (26…14 AWG) mm2
Dati ambientali
Temperatura ambiente, in esercizio
-25 - +70 °C
Temperatura ambiente, a pieno carico
0 - +60 (senza derating) °C
Temperatura ambiente stoccaggio
-40 - +85 °C
Idoneità ai climi
Secondo IEC 60068-2-3, 93 % a +40 °C, senza condensa
Categoria di sovratensione/grado di inquinamento
Secondo EN 50178; 2
Classe climatica (IEC)
Secondo EN 60721; 3K3
Resistenza alle vibrazioni (IEC/EN 60068-2-6)
1…57 Hz, ampiezza ±0,075 mm; 57…100 Hz, 5 g
Resistenza agli urti (IEC 60068-2-27)
30 g tutte le direzioni spaziali
Tensione di isolamento
I/O
3 kV AC (prova di tipo), 1,2 kV AC (prova al 100%)
Ingresso
1,5 kV AC (prova di tipo), 1,2 kV AC (prova al 100%)
Uscita
350 V AC (prova al 100%)
Compatibilità elettromagnetica (EMC)
Immunità ai disturbi
EN 61000-6-2
ESD [Scarica dei contatti / scarica in aria]
Secondo EN 61000-4-2, Level 4-8KV/15KV kV
RFI
Secondo EN 61000-4-3, Level 3-10 V/m
Burst
Secondo EN 61000-4-4, Level 4-4 KV
Surge
secondo EN 61000-4-5, livello 4-2KV simmetrico, livello 3-3KV non simmetrico
cable-born HF
Secondo EN 61000-4-6, Level 3-10 V
Interferenza emessa
EN 61000-6-3
Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
Secondo EN 55022 classe B V/m
HF legata al cavo
Secondo EN 55022 classe B
Circuito d'ingresso
Frequenza di reteValore nominale
50/60 Hz
Frequenza di reteIntervallo
47 - 63 Hz
Assorbimento di correntea 110...240 V AC
ca. 3.5…1.6 A
Potenza assorbita
tip. 269 W
Limitazione della corrente d'inserzione/i2t (avvio a freddo)
≦ 33 A / ca. 0,2 A2s
Protezione contro cadute di rete
Tip. ≧ 40 ms
Aumento del numero di giri dopo l'applicazione della tensione di rete
tip. ≧ 5 ms
Protezione contro la sovratensione transitoria
Varistori
Fusibile d'ingresso interno (protezione apparecchio, non accessibile)
6,3 AT
Corrente dispersa contro PE
< 3,5 mA mA
Circuito d'uscita
L+, L+, L-, L-
Resistenti al corto circuito, alla marcia a vuoto e al sovraccarico
Potenza nominale di uscita
240 W
Corrente nominale di uscita Tu≦ 60 °C
10 A
Corrente di picco in uscita (riserva di potenza) Tu ≦ 40 °C
tip. ≦ 12.25 A
Derating 60 °C ≦ Tu≦ 70 °C
2,5 % per incremento di temperatura Kelvin
Scostamento regolati conCambio del carico 10 90 %, statico
±0.05 % tip.
Scostamento regolati conCambio del carico 10 90 %, dinamico
±3 % tip.
Scostamento regolati conTempo di regolazione
tip. 1 ms
Scostamento regolati conModifica della tensione d'ingresso ±10 %
tip. ±0.05 %
Scostamento regolati conTempo di salita 10…90 %
tip. ≦ 4 ms
Ondulazione residua e picchi di commutazione
20 MHz tip. < 50 mVss
Possibilità di collegamento in parallelo
sì, fino a 5 apparecchi per realizzare un circuito ridondante e per incrementare le prestazioni, corrente non simmetrica
Possibilità di collegamento in serie
sì, per incrementare la tensione (max. 2 pezzi)
Resistenza all'alimentazione di ritorno
sì, limitata a ca. 35 V AC
Campo di rifasamento (PFG)
Sì
Indicazione di stato
OUTPUT OK: LED verde
Reazione al sovraccarico
￫ AWA2727-2318 (www.moeller.net/support)
Comportamento in caso di corto circuito
continuato con limitazione di corrente
Limitazione di corrente in caso di corto circuito
ca. 19 A
Protezione contro cortocircuiti
Resistente a corto circuito continuativo
Protezione contro sovraccarichi
Protezione termica
Avviamento carico capacitativo
illimitato
Nota

Con U ≧ 264 V DC utilizzare anche un fusibile esterno appropriato.

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione statica, indipendente dalla corrente [Pvs]
29 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 5.0

PLC's (EG000024) / PLC system power supply (EC000599)
Tecnica di ar., elettr., energia, tecn. di comm., rete e proc. di conduttura / UnitÓ di controllo / UnitÓ di controllo a memoria programmabile (PLC) / PLC-alimentatore rete (ecl@ss8-27-24-22-09 [AKE532010])
Input voltage at AC 50 Hz
85 - 264 V
Input voltage at AC 60 Hz
85 - 264 V
Input voltage at DC
100 - 350 V
Type of voltage (input voltage)
AC/DC
Max. input current AC 50 Hz
3.5 A
Max. input current AC 60 Hz
3.5 A
Max. input current DC
2.69 A
Type of output voltage
DC
Output voltage at AC 50 Hz
0 - 0 V
Output voltage at AC 60 Hz
0 - 0 V
Output voltage at DC
0 - 0 V
Max. output current AC 50 Hz
0 A
Max. output current AC 60 Hz
0 A
Max. output current DC
10 A
Redundancy
Yes
Suited for safety functions
Yes
Width
130 mm
Height
130 mm
Depth
90 mm

Dimensioni

2727DIM-3

ETIM for 100644 Controllori logici programmabili (PLC) (EC000599)
Caratteristica Valore
tensione d'entrata AC 50 Hz (EF007118) 85 V
tensione d'entrata AC 60 Hz (EF007119) 85 V
tensione d'entrata DC (EF007120) 100 V
tipo di tensione d'ingresso (EF003033) DC
corrente d'entrata max. AC 50 Hz (EF007360) 3.5 A
corrente d'entrata max. AC 60 Hz (EF007361) 3.5 A
corrente d'entrata max. DC (EF007362) 2.69 A
tipo di tensione d'uscita (EF008222) DC
tensione d'uscita AC 50 Hz (EF006999) 0 V
tensione d'uscita AC 60 Hz (EF007000) 0 V
tensione d'uscita DC (EF007001) 0 V
corrente d'uscita max. AC 50 Hz (EF007351) 0 A
corrente d'uscita max. AC 60 Hz (EF007352) 0 A
corrente d'uscita max. DC (EF007353) 10 A
capacità di ridondanza (EF003156) Sì
adatto per funzioni di sicurezza (EF001597) Sì
larghezza (EF000008) 90 mm
altezza (EF000040) 130 mm
profondità (EF000049) 130 mm
