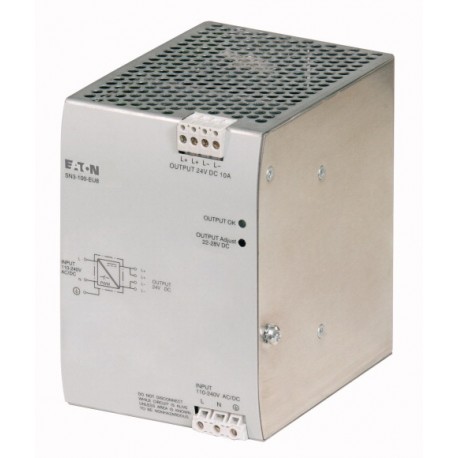

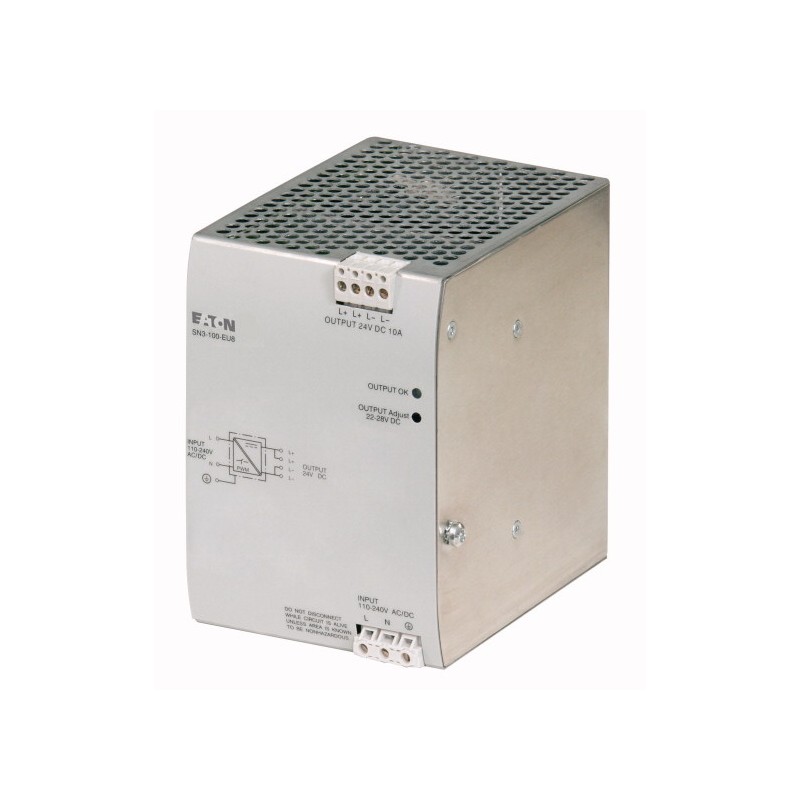

SN3-100-EU8 100644 EATON ELECTRIC Moni stabilisierte Stromquelle

Name: SN3-100-EU8 100644 EATON ELECTRIC Moni stabilisierte Stromquelle
Brand: EATON-MOELLER
SKU: ETN100644
Availability: Discontinued

0/5 - 0 Opiniones

Artikel-Nr.: SN3-100-EU8

Code: 100644

Hersteller: EATON-MOELLER

Beschreibung:

Moni stabilisierte Stromquelle

Schaltnetzgerät, 24-28VDC, einstellbar, 10A

Primäres gepulstes Schaltnetzteil, Eingangsspannungsbereich: 85-264VAC oder 100-350VDC, Ausgangsspannung 22-28VDC einstellbar, Nennausgangsstrom 10A, Leistungsreserven bis zu 50%, bis zu 5 Geräte können parallel geschaltet werden, um die Leistung zu erhöhen und für Redundanz, hoher Wirkungsgrad bis zu 90%

Mehr Infos

Kategorien
Industriesteuerungen SPS > SPS-Systemstromversorgung

Home > EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Bestseller

▲

Mehr Infos

▲

Schaltnetzgerät, 24-28VDC, einstellbar, 10A

Primär getaktetes Schaltnetzgerät, Eingangsspannungsbereich:85-264VAC oder 100-350VDC, Ausgangsspannung 22-28VDC einstellbar, Bemessungsausgangsstrom 10A, Leistungsreserve bis zu 50%, parallelschaltbar bis zu 5 Geräte zur Leistungserhöhung und zu Redundanzzwecken, hoher Wirkungsgrad bis zu 90%

Lieferprogramm

Sortiment

Schaltnetzgeräte SN3

Beschreibung

Primär getaktetes Schaltnetzteil, Leistungsreserve von bis zu 50 %
parallelschaltbar bis zu 5 Geräte zur Leistungserhöhung und zu Redundanzzwecken

Phasen

1-phasig

Eingangsspannungsbereich

85 - 264 V AC
100 - 350 V DC

Hinweise

Bei U ≧ 264 V DC zusätzlich geeignete Sicherung verwenden.

Bemessungsausgangsspannung

24 V DC (-1/5%)

Bemessungsausgangsstrom

10 A

Einstellbereich der Ausgangsspannung

22 - 28 V DC

Nennausgangsleistung

240 W

verwendbar für

easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…

Technische Daten

Allgemeines

Normen und Bestimmungen

EN 61204, 2006/95/EC, 2004/108/EC, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950)

SchutzartGehäuse

IP20

SchutzartKlemmen

IP20

Schutzklasse

nach EN 61140, Klasse 1

Montage

DIN-Schiene (IEC/EN 60715), Schnappbefestigung

Einbaulage

Horizontal

Verlustleistung

typ. ≦ 29 W

Wirkungsgrad

≧ 88 %

Gewicht

1.07 kg

Mindestabstand zu benachbarten Geräten

horizontal 10, vertikal 80 mm

Anschlussquerschnitte

Steckbare Anschlussklemmen nur im lastlosen Zustand betätigen.

Eingangskreisfeindrähtig mit Aderendhülse

0.2…2.5 (22…14 AWG) mm²

Eingangskreisfeindrähtig ohne Aderendhülse

0.2…2.5 (22…14 AWG) mm²

Eingangskreismassiv

0.2…2.5 (22…14 AWG) mm²

Ausgangskreisfeindrähtig mit Aderendhülse

0.12…2.5 (26…14 AWG) mm²

Ausgangskreisfeindrähtig ohne Aderendhülse

0.12…2.5 (26…14 AWG) mm²

Ausgangskreismassiv

0.12…2.5 (26…14 AWG) mm²

Umweltdaten

Umgebungstemperatur, Betrieb

-25 - +70 °C

Umgebungstemperatur, Volllast

0 - +60 (ohne Derating) °C

Umgebungstemperatur Lagerung

- 40 - + 85 °C

Klimafestigkeit

nach IEC 60068-2-3, 93% bei +40 °C, keine Betauung

Überspannungskategorie/Verschmutzungsgrad

nach EN 50178; 2

Klimaklasse (IEC)

nach EN 60721; 3K3

Schwingfestigkeit (IEC/EN 60068-2-6)

1…57 Hz, Amplitude ±0.075 mm; 57…100 Hz, 5 g

Schockfestigkeit (IEC 60068-2-27)

30 g alle Raumrichtungen

Isolationsspannung

Ein-/Ausgänge

3 kV AC (Typprüfung), 1.2 kV AC (Stückprüfung)

Eingang

1.5 kV AC (Typprüfung), 1.2 kV AC (Stückprüfung)

Ausgang

350 V AC (Stückprüfung)

Elektromagnetische Verträglichkeit (EMV)

Störfestigkeit

EN 61000-6-2

ESD [Luft- / Kontaktentladung]

nach EN 61000-4-2, Level 4-8KV/15KV kV

RFI

nach EN 61000-4-3, Level 3-10 V/m

Burst

nach EN 61000-4-4, Level 4-4 KV

Surge

nach EN 61000-4-5, Level 4-2KV symmetrisch, Level 3-3KV unsymmetrisch

leitungsgebundene HF

nach EN 61000-4-6, Level 3-10 V

Störaussendung

EN 61000-6-3

Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]

nach EN 55022 Klasse B V/m

leitungsgebundene HF

nach EN 55022 Klasse B

Eingangskreis

NetzfrequenzNennwert

50/60 Hz

NetzfrequenzBereich

47 - 63 Hz

Stromaufnahmebei 110…240 V AC

ca. 3.5…1.6 A

Leistungsaufnahme

typ. 269 W

Einschaltstrombegrenzung/i²t (Kaltstart)

≦ 33 A / ca. 0.2 A²s

Netzausfallüberbrückung

typ. ≧ 40 ms

Hochlaufzeit nach Anlegen der Netzspannung

typ. ≧ 5 ms

Transientenüberspannungsschutz

Varistoren

Interne Eingangssicherung (Geräteschutz, nicht zugänglich)

6.3 AT

Ableitstrom gegen PE

< 3.5 mA mA

Ausgangskreis

L+, L+, L-, L-

Kurzschluss-, Leerlauf- und Überlastfest

Nennausgangsleistung

240 W

Nennausgangsstrom T_u≦ 60 °C

10 A

Spitzenausgangsstrom (Leistungsreserve) Tu ≦ 40 °C

typ. ≦ 12.25 A

Derating 60 °C ≦ T_u≦ 70 °C

2.5 % pro Kelvin Temperaturerhöhung

Regelabweichung beiLaständerung 10…90 %, statisch

±0.05 % typ.

Regelabweichung beiLaständerung 10…90 %, dynamisch

±3 % typ.

Regelabweichung beiRegelzeit

typ. 1 ms

Regelabweichung beiEingangsspannungsänderung ±10 %

typ. ±0.05 %

Regelabweichung beiAnstiegszeit 10…90 %

typ. ≦ 4 ms

Restwelligkeit und Schaltspitzen

20 MHz typ. < 50 mV_ss

Parallelschaltbarkeit

ja, bis zu 5 Geräte zu Redundanzzwecken und zur Leistungserhöhung, nicht stromsymmetrisch

Reihenschaltbarkeit

ja, zur Spannungserhöhung (max. 2 Stück)

Rückeinspeisungsfestigkeit

ja, begrenzt auf ca. 35 V AC

Blindleistungskompensation (PFG)

Zustandsanzeige

OUTPUT OK: LED grün

Überlastverhalten

￫ AWA2727-2318 (www.moeller.net/support)

Verhalten bei Kurzschluss

weiterlaufend mit Strombegrenzung

Strombegrenzung bei Kurzschluss

ca. 19 A

Kurzschlussschutz

dauerkurzschlussfest

Überlastschutz

thermischer Schutz

Anlauf kapazitiver Last

unbegrenzt

Hinweise

Bei U ≧ 264 V DC zusätzlich geeignete, externe Sicherung verwenden.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis

Verlustleistung statisch, stromunabhängig [P_vs]

29 W

Min. Betriebsumgebungstemperatur

-25 °C

Max. Betriebsumgebungstemperatur

+70 °C

Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
