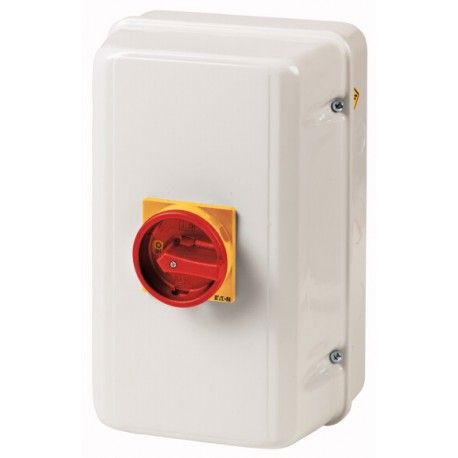

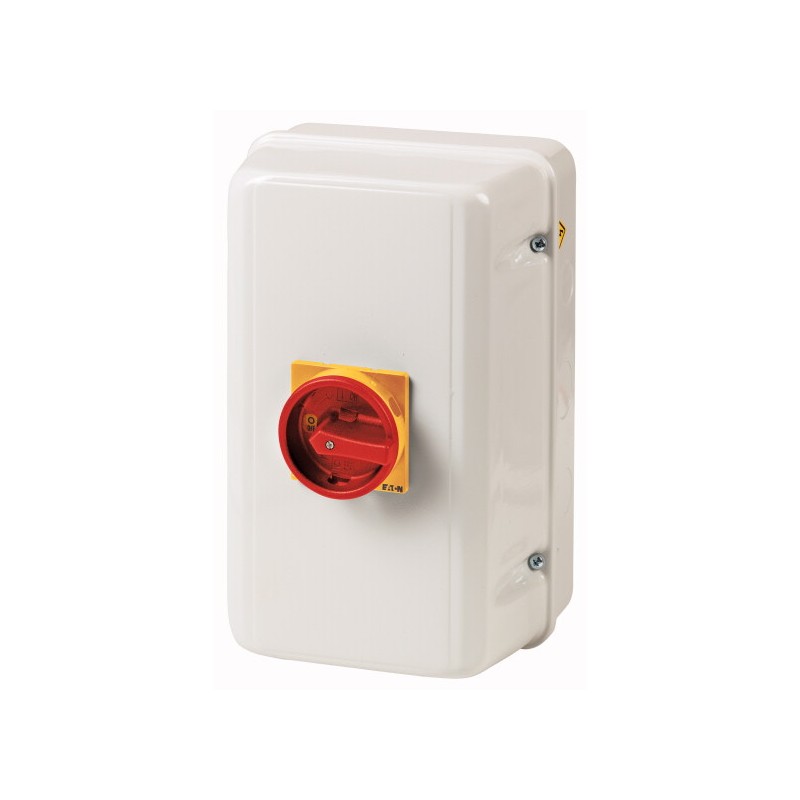

T3-4-15682/ST/SVB 025526 EATON ELECTRIC Interruttore generale, +custodia in acciaio, 6p+1NA+1NC, Ie 25A, man.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T3-4-15682/ST/SVB 025526 EATON ELECTRIC Interruttore generale, +custodia in acciaio, 6p+1NA+1NC, Ie 25A, man..

T3-4-15682/ST/SVB

025526

EATON-MOELLER

Interruttore generale, +custodia in acciaio, 6p+1NA+1NC, Ie=25A, maniglia rossa gialla, 0-1, 90°

Interruttore generale; 6 poli + 1 NA + 1 NC; 32 A; 90 °; Montaggio su scatola; Leva Rossa/Gialla; Bloccabile in posizione 0 (OFF) in acciaio inox

Interruttore a camme secondo IEC/EN60947-3, misura T3 in custodia in lamiera d'acciaio, 690 V/32A, grado di protezione frontale IP65, con maniglia girevole rossa e collare di bloccaggio giallo, bloccabile in posizione O con 3 lucchetti. Design generale: Custodia per montaggio superficiale in materiale isolante, montaggio a filo, interruttore automatico per montaggio centrale. Gli interruttori a T compatti, robusti e ad alte prestazioni sono utilizzati nell'industria, nel commercio e nella gestione dei servizi edili. È disponibile una varietà di interruttori standard per la selezione. A questi si aggiungono interruttori speciali specifici per il cliente. Qui le possibilità sono quasi illimitate. L'ampia gamma di accessori completa la gamma di prodotti switch e completa gli usi alternativi. Tutti i percorsi di corrente sono dotati di contatti a doppio interruttore.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Interruttore generale, +custodia in acciaio, 6p+1NA+1NC, Ie=25A, maniglia rossa gialla, 0-1, 90°
Commutatore a camme secondo IEC/EN60947-3, grandezza T3 in custodia di lamiera d'acciaio, 690 V/32A, grado di protezione frontale IP65, con maniglia rotativa rossa e anello di blocco giallo, lucchettabile in posizione zero con 3 lucchetti. Forme costruttive generali: custodia sporgente in materiale isolante, da incasso, da incasso a fissaggio centrale montaggio a comando rinviato. I potenti, robusti e compatti commutatori a camme T trovano impiego nell'industria, nel settore dell'artigianato e della tecnica edilizia. È disponibile una vasta gamma di circuiti standard che può essere ampliata con circuiti customizzati. Qui le possibilità sono quasi infinite. Una vasta gamma di accessori completa la gamma degli interruttori, per un numero pressoché illimitato di applicazioni. Tutti gli interruttori sono dotati di contatti a doppia interruzione.

Programma di fornitura

Assortimento
Interruttori generali
Interruttori di manutenzione
Interruttori di riparazione
Rilevatore tipo
T3
Funzione di arresto
Funzione di arresto d'emergenza
con maniglia rotativa rossa e anello di blocco giallo
Numero di poli
a 6 poli
Contatti ausiliari
1 Contatto NA
1 Contatto NC
Grado di protezione
IP65
000Z083
Forma costruttiva
in custodia
000Z078
Simbolo circuitale
115S019-2
Codice design
15682
Funzione
1150SPC-194
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
15 kW
Corrente nominale ininterrotta [Iu]
32 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Numero delle unità costruttive
4 Unità costruttiva/e

Dati tecnici

Generalità
Conformità alle norme
secondo IEC/EN 60 204-1, VDE 0113 parte 1
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Resistenza agli urti
12 g
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
a 6 poli
Valori meccaniciContatti ausiliari
1 Contatto NA
Valori meccaniciContatti ausiliari
1 Contatto NC
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
32 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12A PARTIRE DA 25 % ED
2 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 40 % ED
1.6 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 60 % ED
1.3 x Ie
Resistenza al corto circuitocon fusibili portata max.
35 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
650 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Corrente di cortocircuito [Iq]
1 kA
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
320 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3230 V
260 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
260 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
240 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
170 A
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
1.1 W
Sezionamento sicuro secondo EN 61140Dissipazione termica per circuito ausiliario con Ie(AC-15/230 V)
1.1 W
Durata meccanica [Manovre]
>0.5 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]220 V 230 V [P]
5.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]230 V stella-triangolo [P]
7.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V 415 V [P]
11 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V stella-triangolo [P]
15 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V [P]
15 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V stella-triangolo [P]
18.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V [P]
11 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V stella-triangolo [P]
22 kW
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V [Ie]
23.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V stella-triangolo [Ie]
32 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400V 415 V [Ie]
23.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400 V stella-triangolo [Ie]
32 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V [Ie]
23.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V stella-triangolo [Ie]
32 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V [Ie]
14.7 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V stella-triangolo [Ie]
25.5 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza440 V [Ie]
32 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]230 V [P]
7.5 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
15 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
15 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
15 kW
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori230 V [Ie]
32 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori400 V 415 V [Ie]
32 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori500 V [Ie]
26.4 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori690 V [Ie]
17 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msTensione su ogni contatto da inserire in serie
60 V
Tensione continuaDC-21A [Ie]Corrente nominale di impiego [Ie]
1 A
Tensione continuaDC-21A [Ie]Contatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VContatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VContatti
2 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VCorrente nominale di impiego [Ie]
12 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms240 VCorrente nominale di impiego [Ie]
5 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms240 VContatti
5 Numero
Tensione continuaDC-13, Interruttori di comando L/R = 50 msCorrente nominale di impiego [Ie]
20 A
Tensione continuaDC-13, Interruttori di comando L/R = 50 msTensione su ogni contatto da inserire in serie
24 V
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
Sezioni di collegamento
rigido o semirigido
1 x (1 - 6)
2 x (1 - 6) mm2
Flessibile con puntalino secondo DIN 46228
1 x (0,75 - 4)
2 x (0,75 - 4) mm2
Vite di collegamento
M4
Coppia di serraggio vite di collegamento
1.6 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Dati di potenza approvati
Sezioni di collegamentoVite di collegamento
M4

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
32 A
Dissipazione per polo, in funzione della corrente [Pvid]
1.1 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Resistenza UV solo in combinazione con un tettuccio di protezione.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 4.0

Version as switch disconnector compact
No
Version as main switch
Yes
Version as maintenance-/service switch
Yes
Version as safety switch
No
Version as emergency stop installation
Yes
Max. rated operation voltage Ue AC
690 V
Rated permanent current Iu
32 A
Rated operation power AC-3, 400 V
12 kW
Rated operation power at AC-23, 400V
13 kW
Conditioned rated short-circuit current Iq
0 kA
Number of poles
6
Number of auxiliary contacts as normally closed contact
1
Number of auxiliary contacts as normally open contact
1
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
No
Device construction
Complete device in housing
Suitable for ground mounting
Yes
Suitable for front mounting
No
Suitable for front mounting center
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Type of control element
-
Interlockable
Yes
Connection type main current circuit
Screw connection
Degree of protection (IP), front side
IP65

Dimensioni

115X091

ETIM for 025526 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
max. tensione d'esercizio nominale Ue per AC (EF007355) 690 V
corrente permanente nominale Iu (EF001389) 32 A
potenza d'esercizio nominale per AC-23, 400V (EF007027) 15 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 1 kA
numero di poli (EF001391) 6
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
bloccabile (EF006281) No
con cablaggio premontato (EF016444) No
larghezza (EF000008) 185 mm
altezza (EF000040) 285 mm
profondità (EF000049) 193 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T3-4-15682/ST/SVB 025526 IT_025526.pdf 295 Kbytes T3-4-15682/ST/SVB 025526 IT_025526.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
