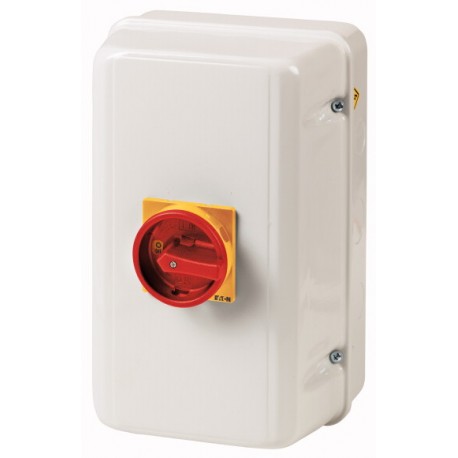

T3-4-15682/ST/SVB 025526 EATON ELECTRIC Interruptor General 6 polos + 1 NO + 1 NC 32 A 90 ° Montaje en caja .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T3-4-15682/ST/SVB 025526 EATON ELECTRIC Interruptor General 6 polos + 1 NO + 1 NC 32 A 90 ° Montaje en caja ..

T3-4-15682/ST/SVB

025526

EATON-MOELLER

Interruptor General; 6 polos + 1 NO + 1 NC; 32 A; 90 °; Montaje en caja; Maneta Roja/Amarilla; Bloqueable en posición 0 (OFF) inoxidable

Interruptor principal, +carcasa de acero, 6p+1N/O+1N/C, Ie=25A, mango rojo amarillo, 0-1, 90°

Interruptor de levas según IEC/EN60947-3, tamaño T3 en carcasa de chapa de acero, 690 V/32A, grado de protección Frontal IP65, con mango giratorio rojo y collar de bloqueo amarillo, bloqueable en posición O con 3 candados. Diseño general: carcasa de montaje en superficie de material aislante, montaje empotrado, disyuntor de montaje central. Los interruptores T cam compactos, robustos y de alto rendimiento se utilizan en la industria, el comercio y la gestión de servicios de construcción. Una variedad de interruptores estándar está disponible para su selección. Estos se complementan con interruptores especiales específicos del cliente. Aquí las posibilidades son casi ilimitadas. La amplia gama de accesorios completa la gama de productos de interruptores y complementa las alternativas de uso. Todas las rutas de corriente están equipadas con contactos de doble interrupción.

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Seccionadores y de Levas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Interruptor principal, +gabinete de acero, 6p+1N/O+1N/C, es decir,=25A, mango rojo amarillo, 0-1, 90°
Leva del interruptor de acuerdo a la norma IEC/EN60947-3, tamaño de la T3 en chapa de acero, envolvente, 690 V/32A, grado de protección Frontal IP65, con el rojo de manilla giratoria y amarillo collar de fijación, bloqueable en la posición O con 3 candados. Diseño general: material aislante de la superficie de montaje de la carcasa , para montaje a ras, centro de montaje del interruptor. De alto rendimiento, compacto y robusto T interruptores de levas se utilizan en la industria, los oficios, y la construcción de servicios de gestión. Una variedad de interruptores estándar está disponible para la selección. Estos se complementan con especial específicas de los clientes de los interruptores. Aquí las posibilidades son casi ilimitadas. Gama completa de accesorios que se complete el cambio de la gama de productos y complementar el uso de alternativas. Todos los caminos están equipadas con doble ruptura de contactos.

Programa de entrega

Gama de productos
Interruptor principal
interruptor de mantenimiento
Reparar interruptor de
Parte del grupo de referencia
T3
La Función De Parada De
De emergencia de la desconexión de la función de
Con el rojo de manilla giratoria y amarillo anillo de bloqueo
Número de polos
6 polos
Contactos auxiliares
1 N/S
1 N/C
Grado de Protección
IP65
000Z083
Diseño
montaje en superficie
000Z078
Contacto secuencia
115S019-2
Número de diseño
Quince mil seiscientos ochenta y dos
La función
1150SPC-194
Potencia de Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
15 kW
Nominal de corriente ininterrumpida [Iu]
Treinta y dos
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Número de contacto de las unidades de
4 contacto de la unidad(s)

Datos técnicos

General
Normas
de acuerdo a la norma IEC/EN 60 204-1 Parte 1
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteCerrado
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Mecánica de resistencia a los golpes
12 g
Posición de montaje
Como se requiere
Contactos
Mecánica variablesNúmero de polos
6 polos
Mecánica variablesContactos auxiliares
1 N/S
Mecánica variablesContactos auxiliares
1 N/C
Características eléctricasTensión nominal [Ue]
690 V CA
Características eléctricasNominal de corriente ininterrumpida [Iu]
Treinta y dos
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 25 % DF
2 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 40 % DF
1.6 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 60 % DF
1.3 x Ie
Clasificación de cortocircuitoFusible
35 a gG/gL
Nominal de corta duración corriente asignada (1 s actual) [Icw]
Seiscientos cinquentarms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito [Iq]
1 kA
Capacidad de conmutación
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
320 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3230 V
260 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
260 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3500 V
Doscientos cuarenta
Nominal capacidad de interrupción cos ϕ IEC 60947-3690 V
170 Una
Aislamiento de seguridad según EN 61140entre los contactos
440 V AC
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
1.1 W
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
1.1 CO
La esperanza de vida, mecánica [Operaciones]
> 0,5 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Mil doscientos
CAAC-3Clasificación, carga del motor interruptor [P]220 V 230 V [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]230 V Star-delta [P]
7.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V 415 V [P]
11 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V Star-delta [P]
15 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V [P]
15 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V Star-delta [P]
18.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V [P]
11 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V Star-delta [P]
22 kW
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V [Ie]
14.7
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V star-delta [Ie]
25.5 Un
CAAC-21ACorriente de operación nominal del interruptor440 V [Ie]
Treinta y dos
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]230 V [P]
7.5 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
15 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]500 V [P]
15 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]690 V [P]
15 kW
CAAC-23ACorriente de operación nominal del motor interruptor de carga230 V [Ie]
Treinta y dos
CAAC-23ACorriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
Treinta y dos
CAAC-23ACorriente de operación nominal del motor interruptor de carga500 V [Ie]
26.4 Un
CAAC-23ACorriente de operación nominal del motor interruptor de carga690 V [Ie]
17 Un
DCDC-1, la Carga interruptores de L/R = 1 msCorriente de operación nominal [Ie]
25 Un
DCDC-1, la Carga interruptores de L/R = 1 msTensión por contacto de par en serie
60 V
DCDC-21A [Ie]Corriente de operación nominal [Ie]
Uno
DCDC-21A [Ie]Contactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms24 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms24 VContactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms48 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms48 VContactos
2 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms60 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms60 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms120 VCorriente de operación nominal [Ie]
12 Un
DCDC-23A, la carga del motor switchL/R = 15 ms120 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms240 VCorriente de operación nominal [Ie]
5 Un
DCDC-23A, la carga del motor switchL/R = 15 ms240 VContactos
5 Cantidad
DCDC-13, interruptores de Control L/R = 50 msCorriente de operación nominal [Ie]
20 Un
DCDC-13, interruptores de Control L/R = 50 msTensión por contacto de par en serie
24 V
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Terminal de capacidades
Sólido o trenzado
1 x (1 - 6)
2 x (1 - 6) mmDos
Flexible con férulas según DIN 46228
1 x (0.75 - 4)
2 x (0.75 - 4) mmDos
Terminal de tornillo
M4
Par de apriete para el tornillo del terminal
1.6 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1
Clasificación de los datos para los tipos aprobados
Capacidad del TerminalTerminal de tornillo
M4

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Treinta y dos
La disipación de calor por polo, dependiente de la corriente [Pvid]
1.1 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Resistencia a los rayos UV sólo en conexión con el escudo de protección.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 4.0

La versión de interruptor-seccionador compacto
No
Versión como interruptor principal
Sí
Versión de mantenimiento/servicio interruptor de
Sí
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
Sí
Max. nominal tensión de funcionamiento de la Ue CA
690 V
Calificación permanente de la actual Iu
Treinta y dos
El funcionamiento nominal de alimentación AC-3 A 400 V
12 kW
El funcionamiento nominal de alimentación en AC-23, 400V
13 kW
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Número de polos
Seis
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Número de contactos auxiliares como contacto normalmente abierto
Uno
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
No
La unidad de Motor integrado
No
Liberación de tensión opcional
No
Dispositivo de construcción
Dispositivo completo en la vivienda
Adecuado para la planta de montaje
Sí
Adecuado para montaje frontal
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
No
Tipo de elemento de control
-
Interlockable
Sí
Tipo de conexión principal circuito de corriente
Tornillo de conexión
Grado de protección (IP), frente
IP65

Dimensiones

115X091

ETIM for 025526 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) No
Ejecución como interruptor de mantenimiento/reparación (EF006986) No
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 690 V
Intensidad nominal permanente Iu (EF001389) 32 A
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 15 kW
Corriente nominal de cortocircuito condicional Iq (EF001444) 1 kA
Número de polos (EF001391) 6
Número de contactos auxiliares normalmente cerrados (EF001377) 1
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) No
Apto para montaje frontal de 4 orificios (EF007247) No
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) No
Apto para montaje intermedio (EF007264) No
Interbloqueable (EF006281) No
Con cableado premontado (EF016444) No
Anchura (EF000008) 185 mm
Altura (EF000040) 285 mm
Profundidad (EF000049) 193 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
