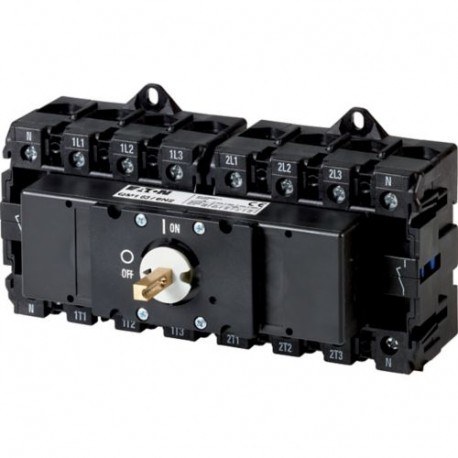

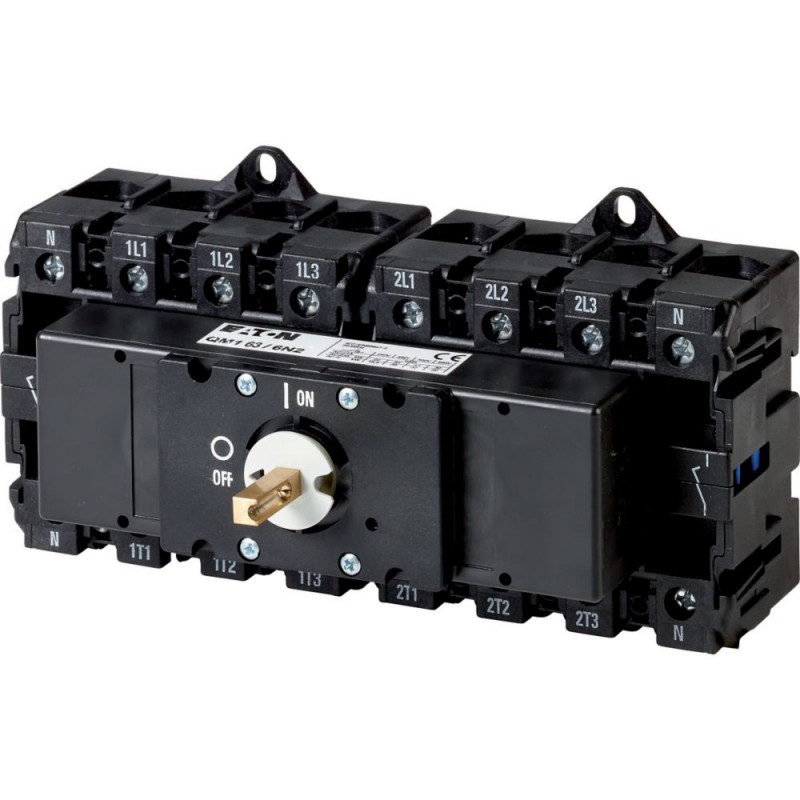

QM63/6N2 1319904 Y8-1319904 EATON ELECTRIC Sezionatore di potenza, 8p, 50A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

QM63/6N2 1319904 Y8-1319904 EATON ELECTRIC Sezionatore di potenza, 8p, 50A

QM63/6N2

1319904

Y8-1319904

EATON-MOELLER

Sezionatore di potenza, 8p, 50A

Sezionatore, 8p, 50A

Sezionatore Eaton QM, QM, 50 A, 6 poli + 2 N (commutato), senza manopola rotativa, Con albero di comando, 6 mm quadrati

QM63/6N2 interruttore-sezionatore, interruttore multipolare, 8 poli (6P + 2 N commutato), corrente termica in aria libera Ithe 50 A, con asse di manovra, quadrato 6 mm

Maggiori dettagli


Disconnettori per interruttori DUMECO

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $216.78
Prezzo unitario: $216.78

Quantità Prezzo
1+$216.78
2+$191.04
3+$182.29
4+$182.29
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

Dettagli



General specifications

Nome prodotto
Eaton QM Switch-disconnector
Sigla catalogo
1319904
EAN
8711426181670
Lunghezza/profondità del prodotto
125 mm
Altezza prodotto
90 mm
Larghezza prodotto
125 mm
Peso prodotto
0.94 kg
Certificazione/i
IEC/EN 60947-3
IEC/EN 60947
VDE 0660
RoHS
CE
IEC/EN 60204
Codice modello
QM63/6N2

Specifiche del prodotto

Categoria prodotto
Colore attuatore
Altro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Dotato di:
Asse di azionamento
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
6000 V
Corrente permanente nominale in AC-21, 400 V
63 A
Corrente nominale ininterrotta (Iu)
50 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Lunghezza di spelatura (conduttore principale)
10 mm
Accessori
Contatto ausiliario montato dall'utente.
Costruzione del dispositivo
Apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
0.78 kA
Tipo collegamento elettrico del circuito principale
collegamento a vite
Posizione di montaggio
Secondo necessità
Tipo attuatore
Altro
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
6 W
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
15 kA
Categoria di sovratensione
III
Grado di protezione (lato anteriore)
IP20
Numero di poli
Otto poli
Metodo di montaggio
Montaggio su guida DIN
attacco posteriore
Grado di protezione
NEMA Altro
Funzioni
Funzione di arresto opzionale
Numero di interruttori
2
Capacità morsetti
2,5 - 16 mm², cavo rigido
1 x (2,5 - 10) mm², flessibile
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio per dissipazione specifica (In)
50 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
22 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
18.5 kW
Coppia di serraggio
1,8 Nm, Morsetti a bullone, conduttori principali
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

ETIM for 1319904 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
numero di interruttori (EF005586) 2
max. tensione d'esercizio nominale Ue per AC (EF007355) 690 V
tensione d'esercizio nominale (EF001435) 690 V
corrente permanente nominale Iu (EF001389) 50 A
corrente nominale permanente per AC-21, 400 V (EF009165) 63 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 18.5 kW
resistenza a corrente di breve durata Icw (EF007050) 0.78 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 22 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 15 kA
numero di poli (EF001391) 8
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) altro
tipo di elemento di azionamento (EF006976) altro
bloccabile (EF006281) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP20
indice di protezione (NEMA) (EF011959) altro
larghezza (EF000008) 125 mm
altezza (EF000040) 90 mm
profondità (EF000049) 125 mm
