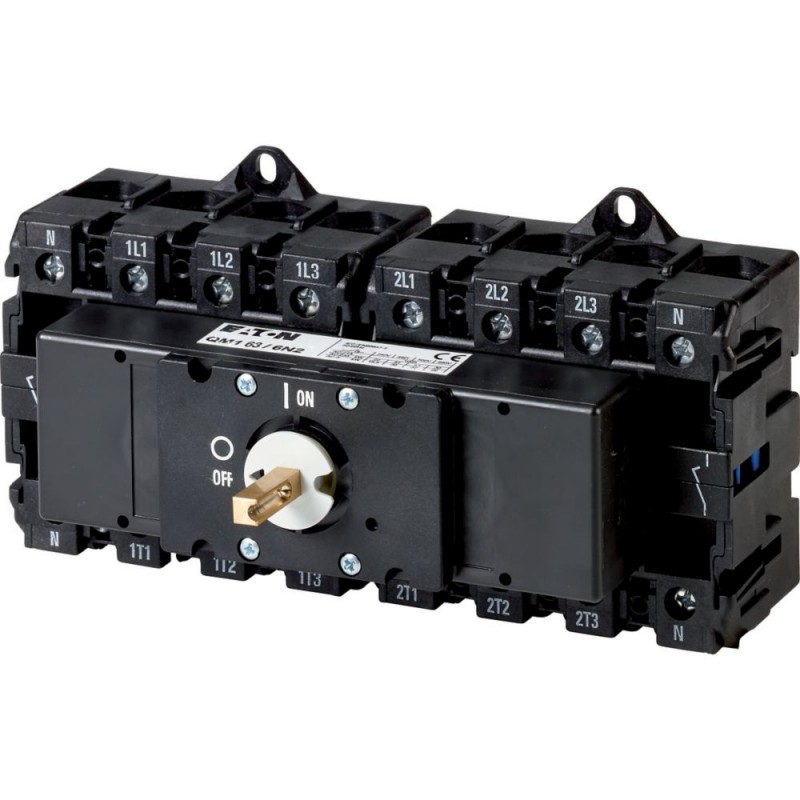

QM63/6N2 1319904 EATON ELECTRIC Lasttrennschalter, 8-polig, 50 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QM63/6N2 1319904 EATON ELECTRIC Lasttrennschalter, 8-polig, 50 A

QM63/6N2

1319904

Y8-1319904

EATON-MOELLER

Lasttrennschalter, 8-polig, 50 A

Eaton QM Lasttrennschalter, QM, 50 A, 6-polig + 2 N (schaltbar), ohne Drehgriff, mit Antriebsachse, 6 mm quadratisch

Mehr Infos


DUMECO Lasttrennschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $201.89
Stückpreis: $201.89

Menge Preis
1+$201.89
2+$182.29
3+$182.29
4+$182.29
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton QM Switch-disconnector
Katalognummer
1319904
Produkt Länge/Tiefe
125 mm
Produkthöhe
90 mm
Produktbreite
125 mm
Produktgewicht
0.94 kg
Zertifikat(e)
IEC/EN 60947-3
IEC/EN 60947
VDE 0660
RoHS
CE
IEC/EN 60204
EAN
8711426181670
Modellcode
QM63/6N2

Merkmale und Funktionen

Ausstattung:
Antriebsachse
Funktionen
Optionale Stopp-Funktion
Anzahl der Pole
Achtpolig

Allgemein

Zubehör
Hilfskontakt vom Benutzer montiert.
Stellgliedtyp
Sonstige
Schutzart
NEMA sonstige
Schutzart, Vorderseite
IP20
Montageart
Hutschienenmontage
Rückseitenmontage
Einbaulage
beliebig
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-30 °C
Umgebungstemperatur Lagerung - max
80 °C

Anschlussquerschnitte

Anschlusskapazität
2.5 - 16 mm², eindrähtig
1 x (2,5 - 10) mm², feindrähtig
Abisolierlänge (Hauptleiter)
10 mm
Abisolierlänge (Hauptleiter)
10 mm
Anzugsdrehmoment
1.8 Nm, Schraubklemmen, Hauptleiter

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
15 kA
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
18.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
50 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
50 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
QM63/6N2 Y8-1319904 1319904 ES_1319806.pdf 2 Mbytes QM63/6N2 Y8-1319904 1319904 ES_1319806.pdf
