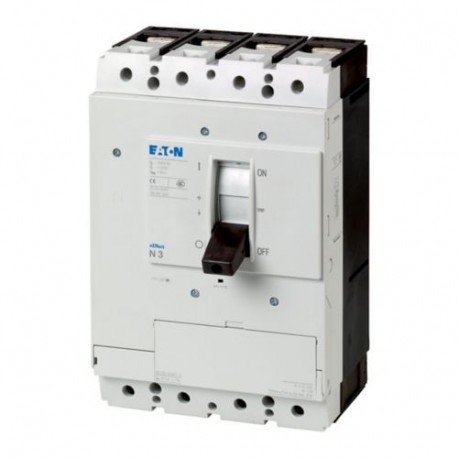

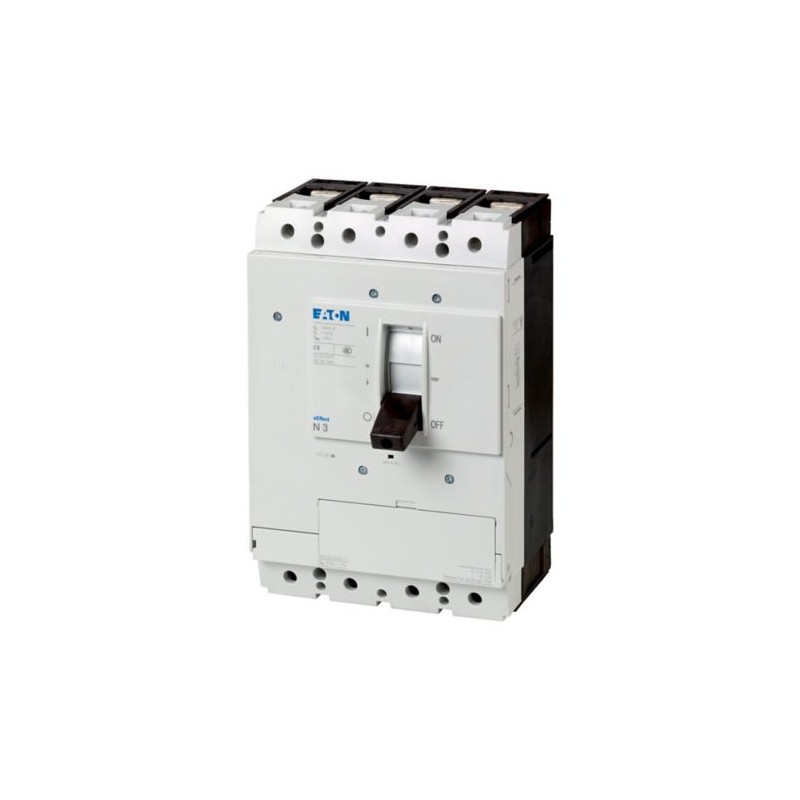

N3-4-400-S1-DC 142267 Y7-142267 EATON ELECTRIC Sezionatore di potenza 4p 400A 1000VDC
N3-4-400-S1-DC
142267
Y7-142267
EATON-MOELLER
Sezionatore di potenza 4p 400A 1000VDC
Sezionatore tipo N int., 4P 400A, 1000VDC
Interruttori-sezionatori N.. Nella versione speciale per un massimo di 1500 V DC, la DC può essere utilizzata su 1 o 2 poli. Soddisfano le proprietà di isolamento anche per le reti IT messe a terra. Accessori come i kit di ponticelli, i terminali di collegamento e le maniglie di accoppiamento delle porte girevoli consentono l'installazione individuale in un'ampia varietà di sistemi di distribuzione. Interruttori ausiliari, sganciatori di tensione e operatori remoti facilitano la segnalazione e l'automazione. Note: Caratteristiche principali dell'interruttore, incluso l'azionamento positivo secondo IEC/EN 60204 e VDE 0113. Caratteristiche di isolamento secondo IEC/EN 60947-3 e VDE 0660. Tipo di terminale: per la commutazione a 2 poli è necessaria una connessione seriale in base alle possibilità di collegamento specificate. Vedi i kit di ponti accessori. L'interruttore non può essere combinato con unità a innesto/rimovibili e/o collegamento sul retro.
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Sezionatore di potenza 4p 400A 1000VDC
I sezionatori di potenza N..DC nell'esecuzione speciale per fino a 1500VDC sono configurabili con 1 o 2. Soddisfano le caratteristiche di sezionamento anche per le reti IT con messa a terra. Gli accessori, come ad esempio i kit di montaggio ponticelli, i morsetti di collegamento e le maniglie per comando rinviato e bloccoporta, consentono il montaggio customizzato nei più svariati sistemi di distribuzione. I contatti ausiliari, gli sganciatori di tensione e i comandi a distanza rendono possibili le operazioni di segnalazione e di automazione. Note: caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113. Caratteristiche da sezionatore secondo IEC/EN 60947-3 e VDE 0660. Connessione: per interruttori a 2 poli è necessario un collegamento in serie secondo le possibilità di collegamento prestabilite. Vedi accessori kit di montaggio ponticelli. Interruttore con combinabile con connessione a innesto/estrazione e/o attacco posteriore.
Programma di fornitura
Assortimento
sezionatore di potenza
Funzione di protezione
Sezionatore di potenza/Interruttore generale
Applicazioni fotovoltaiche
Applicazioni fotovoltaiche
Assortimento
Sezionatore di potenza DC
Campo d'impiego
Edificio non ad uso residenziale
Superfici libere
Superfici libere
Sigla
N...DC
Norma/Approvazione
IEC
Tensione nominale d'impiego
1000
Tecnica di installazione
Montaggio fisso
Grandezza
N3
Descrizione
IEC/EN 60947-3
CCC China Compulsory Certificate
Caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113.
Caratteristiche di separazione secondo IEC/EN 60947-3 e VDE 0660
I sezionatori di potenza N possono inoltre essere combinati con sganciatori di tensione NZM...-XU, NZM...-XA, contatti ausiliari e anche con il comando a distanza NZM...-XR....
Per l'azionamento in corrente continua è necessario un collegamento in serie di tutti e 4 i contatti. Vedere rappresentazione accessori kit di montaggio ponticelli.
Fornitura standard: collegamento a vite, morsetto a mantello opzionale.
Con reti senza messa a terra (ad es. IT) eseguire l'installazione in modo da escludere una messa a terra doppia.
Interruttore con combinabile con connessione a innesto/estrazione e/o attacco posteriore.
N4-4-...-S15-DC alimentazione e derivazione solo da sotto.
CCC China Compulsory Certificate
Caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113.
Caratteristiche di separazione secondo IEC/EN 60947-3 e VDE 0660
I sezionatori di potenza N possono inoltre essere combinati con sganciatori di tensione NZM...-XU, NZM...-XA, contatti ausiliari e anche con il comando a distanza NZM...-XR....
Per l'azionamento in corrente continua è necessario un collegamento in serie di tutti e 4 i contatti. Vedere rappresentazione accessori kit di montaggio ponticelli.
Fornitura standard: collegamento a vite, morsetto a mantello opzionale.
Con reti senza messa a terra (ad es. IT) eseguire l'installazione in modo da escludere una messa a terra doppia.
Interruttore con combinabile con connessione a innesto/estrazione e/o attacco posteriore.
N4-4-...-S15-DC alimentazione e derivazione solo da sotto.
Numero di poli
Apparecchio base a 4 poli, utilizzabile a 1 o 2 poli a seconda del tipo di cablaggio
Dotazione standard
collegamento a vite
Posizioni di commutazione
I, +, 0
Corrente nominale = corrente nominale ininterrotta [In= Iu]
400 A
Protezione contro il corto circuito max. fusibile gR
2 x 250 A gR
Comando a distanza / Sgancio
telecomandabile con sganciatore di tensione/comando a distanza
Frequenza nominale di impiego
DC
Dati tecnici
Sezionatori di potenza
Tensione nominale d'impiego max. [Ue]
1000 V DC
Corrente nominale ininterrotta con ponti di collegamentoa 40°
400
Corrente nominale ininterrotta con ponti di collegamentoa 65°
400
Corrente nominale ininterrotta con ponti di collegamento
I dati relativi alla corrente nominale ininterrotta sono validi a 65° C, inclusi i ponticelli di collegamento.
Categoria d'uso
DC-22A
Corrente nominale d'impiego [Ie]CC 22-A [Ie]
400 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1250 V
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Corrente nominale di breve durata ammissibile
t = 1 s [Icw]
6.6 kA
Corrente nominale di corto circuito condizionata [kA]
1000 V
15 kA
con fusibile a monte
2 x 250 A gR
Durata meccanica
Max. frequenza di manovra [man/h]
60 man/h
Durata meccanica [Manovre]
15000
Durata meccanica: scatto max. 50% da parte dello sganciatore A/U
Sezioni di collegamento
Dotazione standard
collegamento a vite
Cavo circolare CuMorsetto a mantelloRigido
2 x 16 mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25 - 120) mm2
2 x (25 - 120) mm2
Cavo circolare CuMorsetto a tunnelflessibileflessibile
1 x (25 - 185) mm2
Cavo circolare CuMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Cavo circolare CuCollegamento a bullonedirettamente sull'interruttorerigido
1 x 16
2 x 16 mm2
2 x 16 mm2
Cavo circolare CuCollegamento a bullonedirettamente sull'interruttoreflessibile
1 x (25 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Cavo in alluminio o rameMorsetto a tunnelrigido
1 x 16 mm2
Cavo in alluminio o rameMorsetto a tunnelflessibileflessibile
1 x (25 - 185) mm2
Cavo in alluminio o rameMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Cavo in alluminio o rameCollegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0,8 mm
Cavo in alluminio o rameCollegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Cavo in alluminio o rameCollegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2x) 10 x 50 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1,0 + 5 x 24 x 1,0
(2x) 8 x 24 x 1,0 mm
(2x) 8 x 24 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2x) 10 x 50 x 1,0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10 + 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
400 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
96 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Sezionatore (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto (ecl@ss13-27-37-14-03 [AKF060018])
Esecuzione come interruttore principale
Si
Esecuzione come interruttore di manutenzione/riparazione
Si
Esecuzione come interruttore di sicurezza
No
Esecuzione come dispositivo di arresto d’emergenza
Si
Esecuzione come invertitore
No
Numero di interruttori
1
Max. tensione d’esercizio nominale Ue per AC
0 V
Tensione d’esercizio nominale
1000 - 1000 V
Corrente nominale permanente Iu
A
Corrente nominale permanente a AC-23, 400V
0 A
Corrente nominale permanente per AC-21, 400 V
0 A
Potenza d’esercizio nominale per AC-3, 400 V
0 kW
Resistenza a corrente di breve durata Icw
6.6 kA
Potenza d’esercizio nominale per AC-23, 400V
0 kW
Potenza di interruzione a 400 V
0 kW
Corrente di corto circuito nominale condizionale Iq
0 kA
Numero di poli
4
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Azionamento a motore opzionale
Si
Azionamento a motore integrato
No
Sganciatore di tensione opzionale
Si
Tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Adatto per fissaggio a pavimento
Si
Adatto per fissaggio frontale a 4 fori
No
Adatto per fissaggio frontale centrale
No
Adatto per montaggio distributore
Si
Adatto per costruzione intermedia
Si
Colore dell’elemento di azionamento
Nero
Tipologia di azionamento
Levetta singola
Bloccabile
Si
Tipo di collegamento circuito elettrico principale
Raccordo a vite
Con cablaggio preconfezionato
No
Grado di protezione (IP), lato frontale
IP20
Tipo di protezione (NEMA)
Altro
Larghezza
185 mm
Altezza
275 mm
Profondità
166 mm
Numero moduli DIN
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 0 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 0 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 0 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 6.6 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 0 kW |
| potenza di interruzione a 400 V (EF009166) | 0 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 0 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 185 mm |
| altezza (EF000040) | 275 mm |
| profondità (EF000049) | 166 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| N3-4-400-S1-DC Y7-142267 142267 IT_142267.pdf | 124 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
