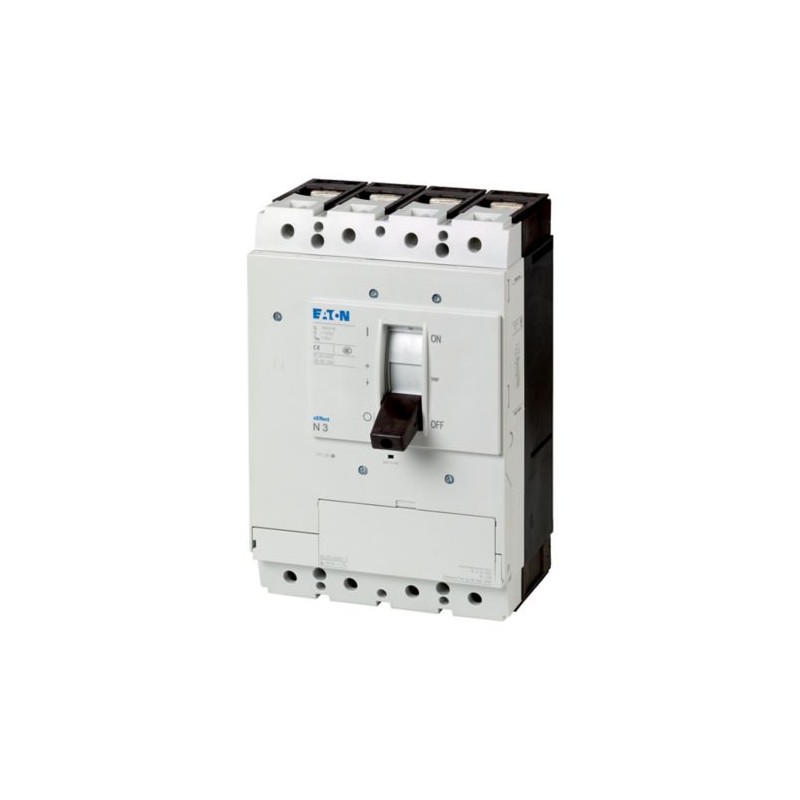

N3-4-400-S1-DC 142267 0004356074 EATON ELECTRIC Int. seccionador N, 4P 400A, 1000VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

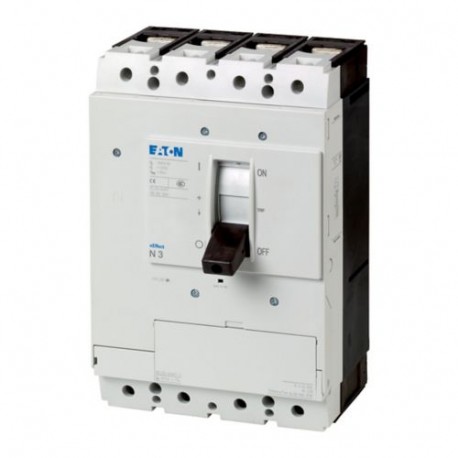

N3-4-400-S1-DC 142267 0004356074 EATON ELECTRIC Int. seccionador N, 4P 400A, 1000VDC

N3-4-400-S1-DC

142267

0004356074

EATON-MOELLER

Int. seccionador N, 4P 400A, 1000VDC

Más detalles


Interruptores de baja tensión > Seccionador

Interruptores Automáticos Caja Moldeada NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,484.31
Precio unitario: $1,484.31

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Interruptor-seccionador 4p 400A 1000VDC
Interruptores-seccionadores N..DC en la versión especial de hasta 1500 V DC puede ser utilizado en 1 o 2 polos. El cumplir con las propiedades de aislamiento, incluso para la puesta a tierra de las redes de TI. Los accesorios, tales como el puente de los kits, terminales de conexión y de la puerta de acoplamiento giratorio asas de habilitar la instalación individual en los más variados sistemas de distribución. Interruptores auxiliares, voltaje de prensa y operadores remotos facilitar la señalización y automatización. Notas: interruptor principal entre sus características positivas de la unidad de acuerdo a la norma IEC/EN 60204 und VDE 0113. Aislar características según IEC/EN 60947-3 y VDE 0660. Tipo de Terminal: una serie es necesaria una conexión de 2 polos de conmutación de acuerdo con lo especificado posibilidades de conexión. Ver accesorios puente de kits. El interruptor no se puede combinar con el plug-in / unidades desmontables y / o conexión en la parte trasera.

Programa de entrega

Gama de productos
Interruptores-seccionadores
Función de protección
Los seccionadores/interruptores principales
Aplicaciones fotovoltaicas
Gama de productos
DC interruptores-seccionadores
Campo de aplicación
La utilidad de los edificios
Áreas abiertas
Parte no.
N DC...
Norma/Autorización
IEC
Voltaje de operación nominal
Mil
Tipo de instalación
Fijo
Tamaño de construcción
N3
Descripción
IEC/EN 60947-3
CCC China Obligatorio Certificado
Interruptor principal características, incluyendo la tracción positiva a la norma IEC/EN 60204 y VDE 0113.
Aislar las características de la norma IEC/EN 60947-3 y VDE 0660.
N interruptores-seccionadores pueden, además, ser combinado con NZM...-XU, NZM...-XA derivación de prensa y contactos auxiliares, así como con NZM...-XR... operador remoto.
Para DC de conmutación, los 4 contactos deben conectarse en serie. Consulte la información sobre puente de los accesorios del kit.
Se suministra como estándar: conexión de Tornillo; caja de terminales opcional.
Cuando se trabaja con puesta a tierra de sistemas (por ejemplo,), la instalación debe asegurarse de que una doble falla a tierra será imposible.
El interruptor no se puede combinar con el plug-in/unidades desmontables y/o conexión en la parte trasera.
N4-4-...-S15-DC alimentador de unidad y outgoer de la parte inferior solamente.
Opciones de conexión
1230DRW-12061230DRW-12071230DRW-13351230DRW-13361230DRW-13341230DRW-1209
Número de polos
4-polo básico del dispositivo, utilizable en 1 polo, o de 2 polos de configuración dependiendo del tipo de conexión
Equipo estándar
Tornillo de conexión
Posiciones del interruptor de
I, +, 0
Corriente nominal = corriente ininterrumpida nominal [In= You]
Cuatrocientos
Corto circuito de los dispositivos de protección max. fusible gR-característica
2 x 250 gR
Controlar de forma remota / viaje
Operación remota con disparadores shunt / operador remoto
Frecuencia nominal de funcionamiento
DC

Datos técnicos

Interruptores-seccionadores
Voltaje de operación nominal, max. [Ue]
1000 V DC
Nominal de corriente ininterrumpida con terminal de puentesa 40°
Cuatrocientos
Nominal de corriente ininterrumpida con terminal de puentesa 65°
Cuatrocientos
Nominal de corriente ininterrumpida con terminal de puentes
Los valores de corriente ininterrumpida nominal a 65 °C incluyen los puentes.
Categoría de utilización
DC-22A
Corriente de operación nominal [Ie]DC 22-A [Ie]
Cuatrocientos
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1250 V
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Nominal de corta duración corriente asignada
t = 1 s [Icw]
6.6 kA
Nominal condicional de la corriente de cortocircuito [kA]
1000 V
15 kA
Con fusible
2 x 250 gR
La esperanza de vida, mecánica
Max. frecuencia de operación
60 Ops/h
La esperanza de vida, mecánica [Operaciones]
Quince mil
Vida útil mecánica: de que max. 50 % viaje por derivación/disparador de mínima tensión
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreCaja terminalSólido
2 x 16 mmDos
Ronda de conductor de cobreCaja terminalCadena
1 x (35 - 240)
2 x (25 - 120) mmDos
Ronda de conductor de cobreTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Ronda de conductor de cobreTúnel terminalCadenaDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
Ronda de conductor de cobreTerminales de tornilloDirecto en el interruptorSólido
1 x 16
2 x 16 mmDos
Ronda de conductor de cobreTerminales de tornilloDirecto en el interruptorCadena
1 x (25 - 240)
2 x (25 - 240) mmDos
Al de los conductores, cable de CuTúnel terminalSólido
1 x 16 mmDos
Al de los conductores, cable de CuTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Al de los conductores, cable de CuTúnel terminalCadenaDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
6 x 16 x 0.8 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2x) 10 x 50 x 1,0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
6 x 16 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 24 x 1,0 + 5 x 24 x 1,0
(2x) 8 x 24 x 1,0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2x) 10 x 50 x 1,0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
20 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
30 x 10 + 30 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (10 x 50) mm

La verificación del diseño según la norma IEC/EN 61439

Dane techniczne dla zaświadczenia rodzaju konstrukcji
Znamionowy prąd pracy hacer podania straty mocy [In]
Cuatrocientos
Los estratos mocy elementu eksploatacyjnego, w zależności od prądu [Pvid]
96 W
Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia mak.
+70 °C
Certyfikat konstrukcji IEC/EN 61439
10.2 Wytrzymałość materiałów me części10.2.2 Odporność na korozję
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.1 Wytrzymałość cieplna powłoki
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.2 Rezystancja materiału izolacyjnego przy normalnym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.3 Rezystancja materiału izolacyjnego przy nietypowym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.4 Wytrzymałość na działanie promieniowania UV
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.5 Podnoszenie
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.6 Kontrola odporności na uderzenia
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.7 Napisy
Wymagania odnośnie normy produktowej zostały spełnione.
10.3 Stopień ochrony powłok
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.4 Odstępy izolacyjne powietrzne me prądów pełzających
Wymagania odnośnie normy produktowej zostały spełnione.
10.5 Ochrona przed porażeniem elektrycznym
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.6 Montaż elementów eksploatacyjnych
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.7 Wewnętrzne obwody prądowe me połączenia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.8 Przyłącza przewodów wchodzących z zewnątrz
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.2 Wytrzymałość elektryczna o częstotliwości roboczej
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.3 Odporność na napięcie udarowe
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.4 Sprawdzanie powłok z materiału izolacyjnego
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.10 Nagrzanie
Oszacowanie nagrzania należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Eator dostarczy danych na nokia tema straty mocy aparatów.
10.11 Odporność na zwarcia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.12 Kompatybilność elektromagnetyczna
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.13 Działanie mechaniczne
Spełnienie wymagań w aparacie broma jednoznaczne z przestrzeganiem instrukcji montażu (IL).

Datos técnicos ETIM 7.0

Urządzenia niskonapięciowe (EG000017) / Rozłącznik (EC000216)
Elektrotechnika, automatyzacja me technologia / Rozdzielnice niskonapięciowe / Rozłącznik, odłącznik obciążenia, przełącznik sterujący / Kompaktowy odłącznik obciążenia ([email protected] [AKF060013])
Jako rozłącznik główny
Tak
Jako rozłącznik remontowy
Tak
Jako rozłącznik bezpieczeństwa
Nie
Jako wyłącznik awaryjny
Tak
Jako przełącznik nawrotny
Nie
Liczba łączników
Uno
Maksymalne znamionowe napięcie pracy Ue CA
0 V
Znamionowe napięcie pracy
1000 - 1000 V
Znamionowy prąd ciągły Iu
Cuatrocientos
Znamionowy prąd ciągły dla AC-23, 400 V
0 Un
Znamionowy prąd ciągły dla AC-21, 400 V
0 Un
Znamionowa moc pracy dla AC-3 A 400 V
0 kW
Znamionowy wytrzymywany prąd krótkotrwały Icw
6.6 kA
Znamionowa moc pracy dla AC-23, 400 V
0 kW
Zdolność łączeniowa przy 400 V
0 kW
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Liczba biegunów
Cuatro
Liczba styków pomocniczych rozwiernych
Cero
Liczba styków pomocniczych zwiernych
Cero
Liczba styków pomocniczych przełącznych
Cero
Opcjonalny napęd silnikowy
Tak
Wbudowany napęd silnikowy
Nie
Opcjonalny wyzwalacz napięciowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Hacer montażu na płycie
Tak
Hacer montażu tablicowego 4-otworowego
Nie
Hacer montażu czołowego centralnie
Nie
Hacer instalacji w tablicach rozdzielczych
Tak
Hacer montażu pośredniego
Tak
Kolor elementu sterowniczego
Czarny
Rodzaj elementu wykonawczego
Dźwignia
Z mechanizmem ryglującym
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Stopień ochrony (IP) części czołowej
IP20
Stopień ochrony (NEMA)

Dimensiones

123X332
① Golpe de la zona, la separación mínima a otras partes ≧ 120 mm
② La separación Mínima a las partes adyacentes ≧ 5 mm
③ No se aplica a las aplicaciones de CC
123X553
